1.問題描述

1）選型錯誤，直立型噴頭錯裝成了下垂型噴頭；

2）設計文件明確要求選用快速響應噴頭的部位，施工卻選型安裝了特殊響應噴頭或標準響應噴頭；

3）噴頭動作溫度與保護區域環境溫度不匹配，如廚房選用68°C溫度等級的噴頭；

4）快速響應噴頭和其他熱敏性能噴頭混裝在同一隔間內；

5）凈空高度超過8m的場所，選用流量系數K=80的噴頭；

6）潔凈廠房等場所預作用系統吊頂下噴頭未選用干式下垂型灑水噴頭；

7）單排布置邊墻型噴頭的宿舍、旅館建筑客房、醫療建筑病房和辦公室等場所，當保護跨度大于3m時，仍選用標準覆蓋面積邊墻型灑水噴頭。

2.規范要求

《自動噴水滅火系統設計規范》（GB 50084-2017）有關規定：

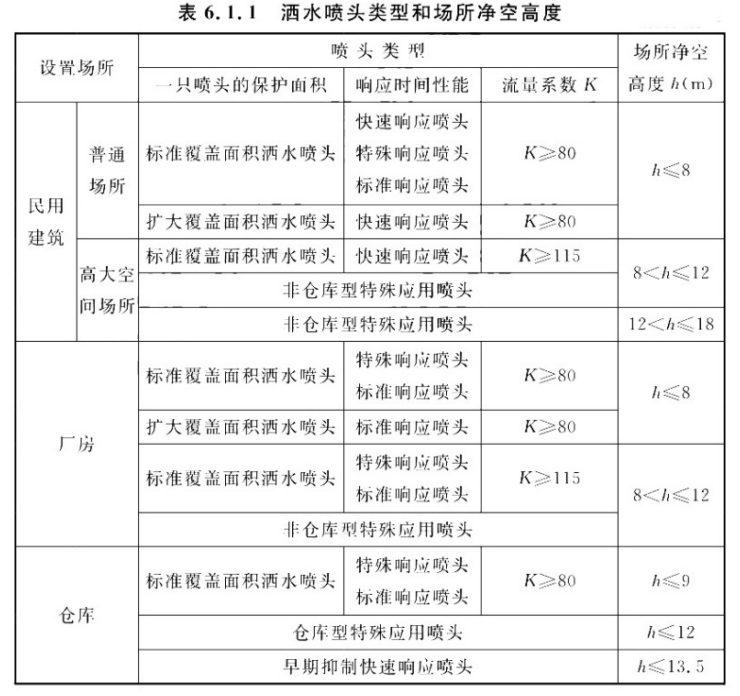

6.1.1 設置閉式系統的場所，灑水噴頭類型和場所的最大凈空高度應符合表6.1.1的規定；僅用于保護室內鋼屋架等建筑構件的灑水噴頭和設置貨架內置灑水噴頭的場所，可不受此表規定的限制。

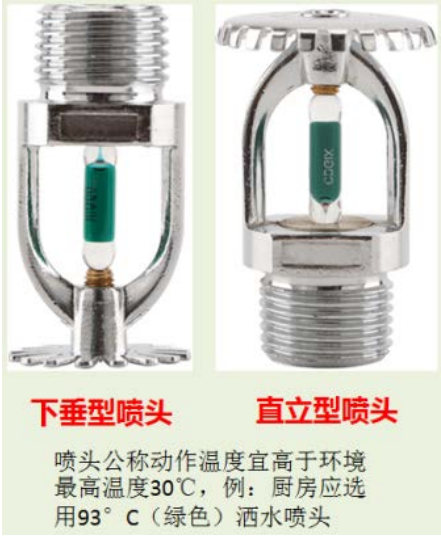

6.1.2 閉式系統的灑水噴頭，其公稱動作溫度宜高于環境最高溫度30℃?！緢D示1】

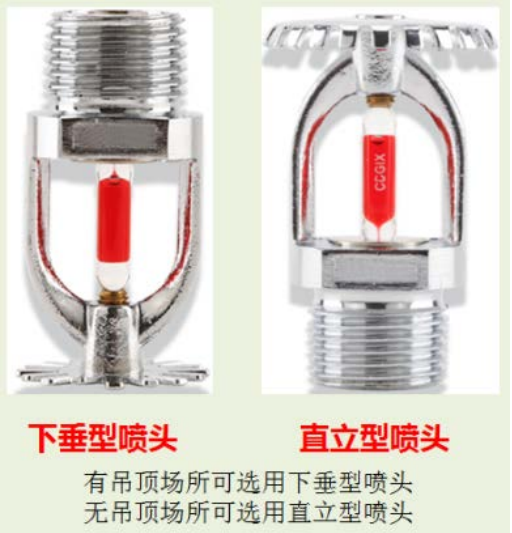

6.1.3 濕式系統的灑水噴頭選型應符合下列規定：

　　1不做吊頂?shù)膱鏊斉渌Ч懿贾迷诹合聲r，應采用直立型灑水噴頭；

　　2吊頂下布置的灑水噴頭，應采用下垂型灑水噴頭或吊頂型灑水噴頭。【圖示2】

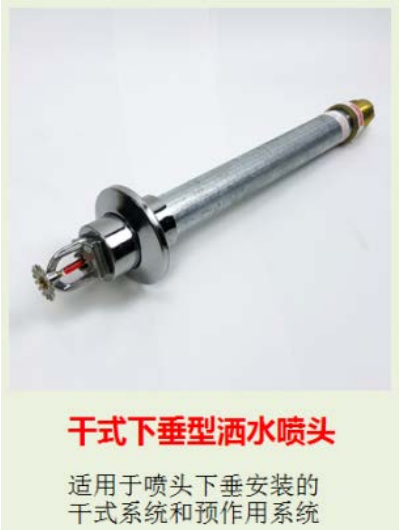

6.1.4 干式系統、預作用系統應采用直立型灑水噴頭或干式下垂型灑水噴頭。【圖示3】

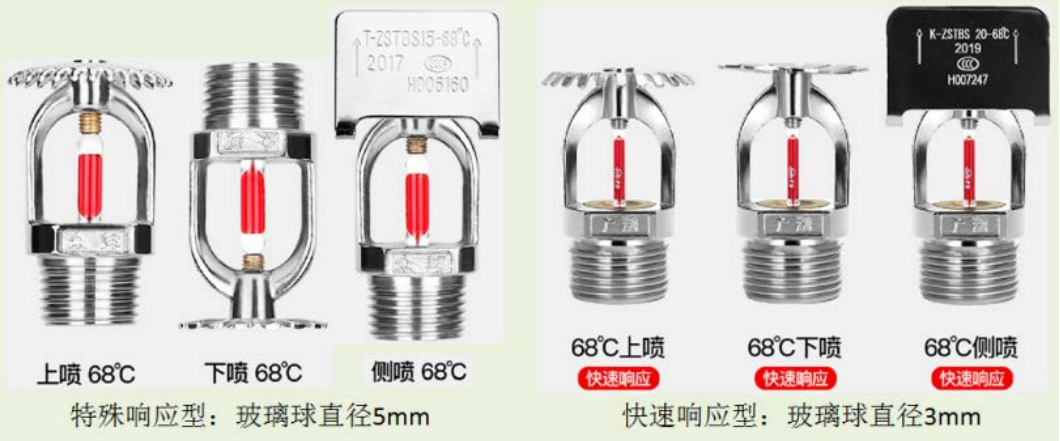

6.1.7 下列場所宜采用快速響應灑水噴頭。當采用快速響應灑水噴頭時，系統應為濕式系統。

　　1公共娛樂場所、中庭環廊；

　　2醫院、療養院的病房及治療區域，老年、少兒、殘疾人的集體活動場所；

　　3超出消防水泵接合器供水高度的樓層；

　　4地下商業場所?！緢D示4】

6.1.8 同一隔間內應采用相同熱敏性能的灑水噴頭?！緢D示4】

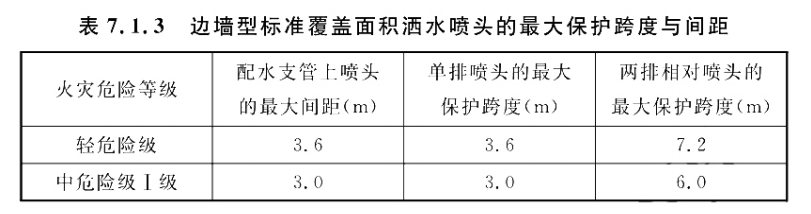

7.1.3 邊墻型標準覆蓋面積灑水噴頭的最大保護跨度與間距，應符合表7.1.3的規定：

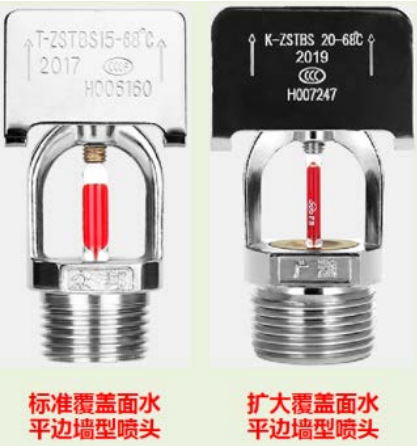

7.1.5 邊墻型擴大覆蓋面積灑水噴頭的最大保護跨度和配水支管上的灑水噴頭間距，應按灑水噴頭工作壓力下能夠噴濕對面墻和鄰近端墻距濺水盤1.2m高度以下的墻面確定，且保護面積內的噴水強度應符合本規范表5.0.1的規定?！緢D示5】

3.圖示說明

圖示1

圖示2

圖示3

圖示4

圖示5

來源：南京市建設工程消防驗收技術指南（試行）2021
