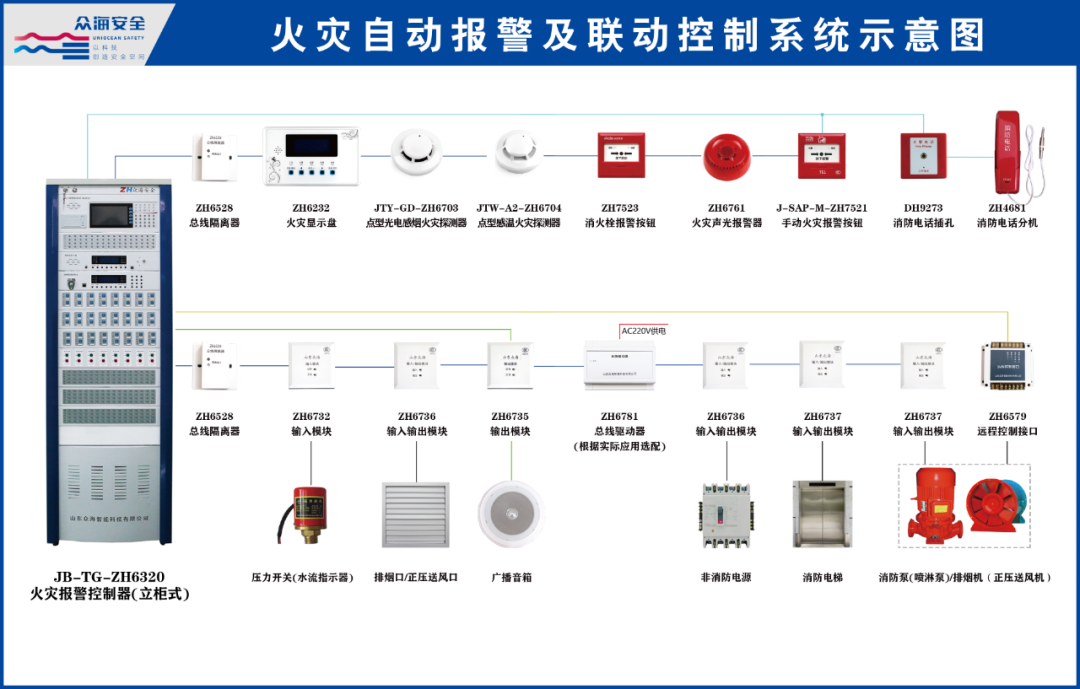

眾海消防二線制火災報警系統接線圖
一、探測器類設備接線圖
JTY-GD-ZH6703點型光電感煙火災探測器
JTW-A2-ZH6704點型感溫火災探測器
二、報警按鈕類設備接線圖

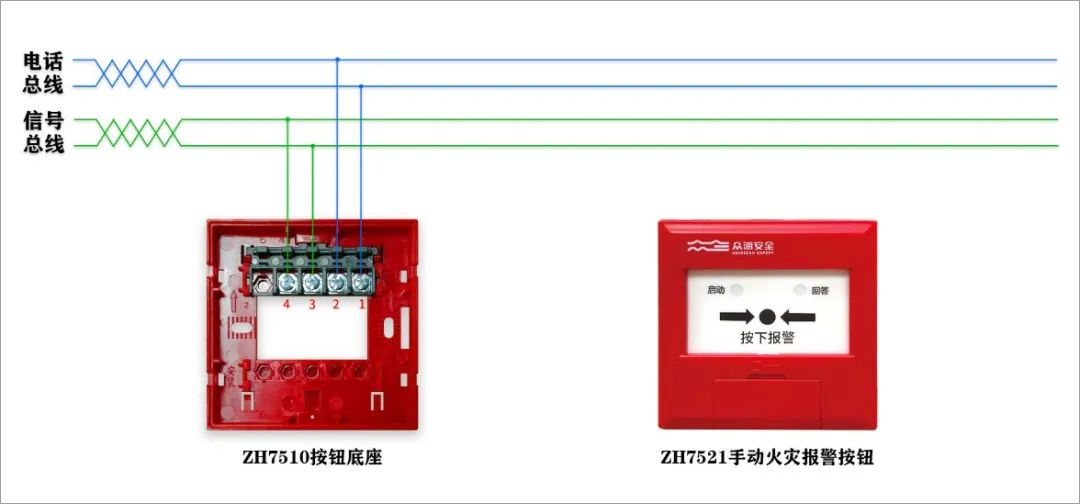

J-SAP-M-ZH7521手動火災報警按鈕

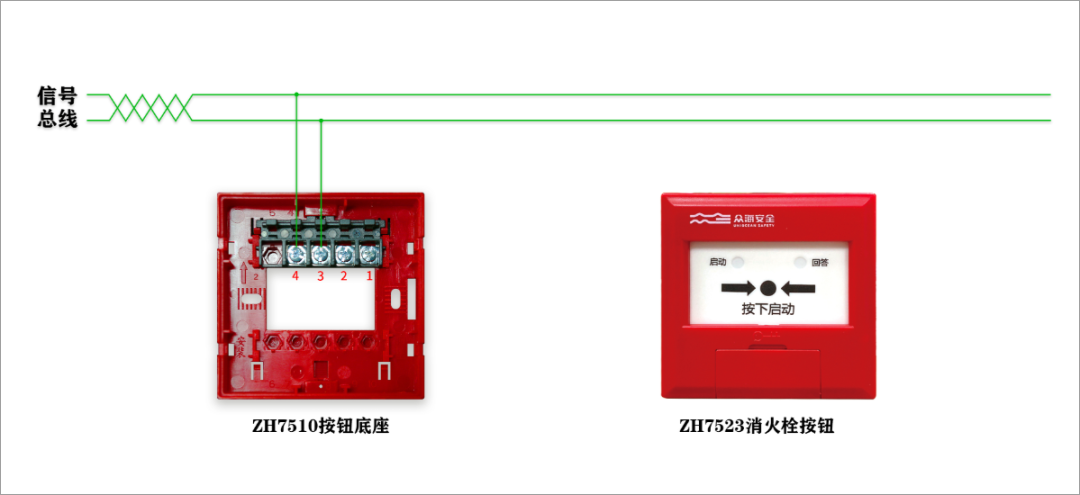

ZH7523消火栓按鈕
三、聲光警報器類設備接線圖

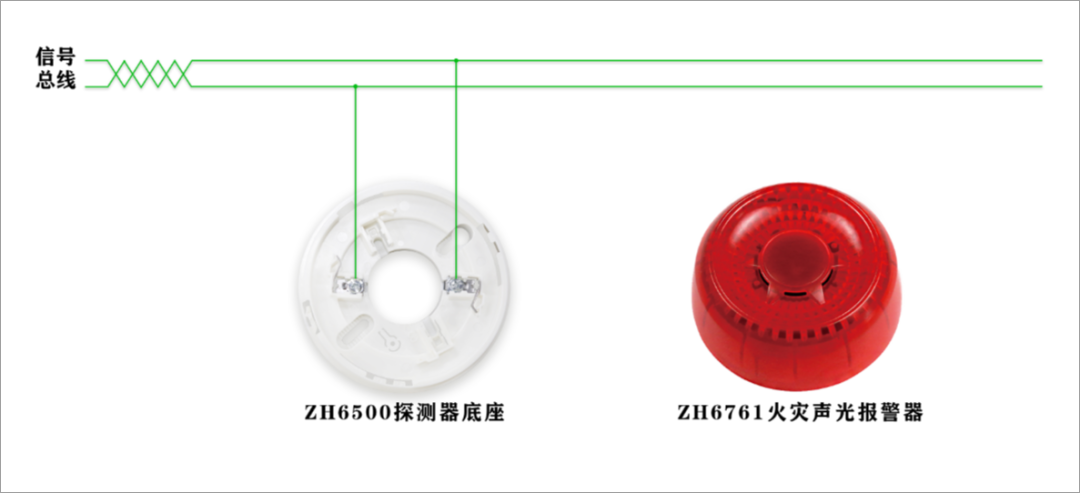

ZH6761火災聲光警報器
四、火災顯示盤類設備接線圖

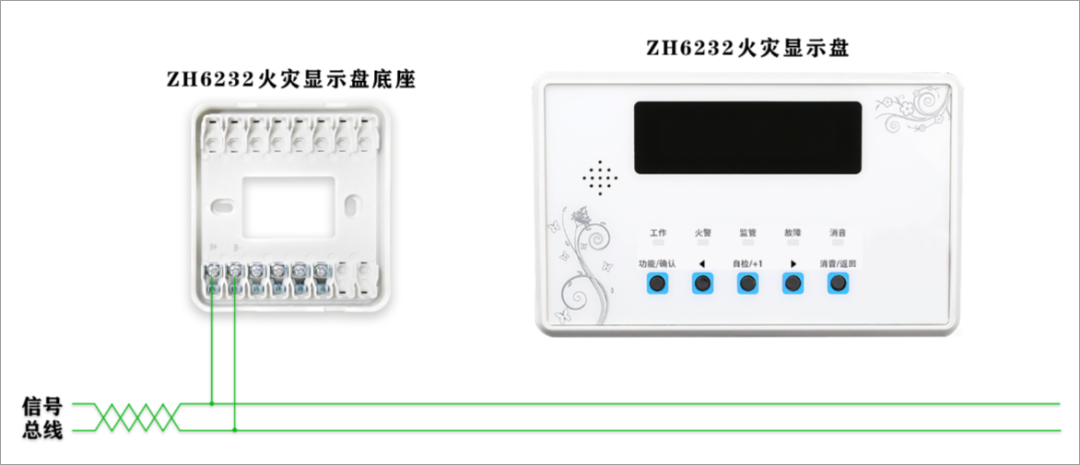

ZH6232火災顯示盤（液晶顯示）
五、模塊器類設備接線圖

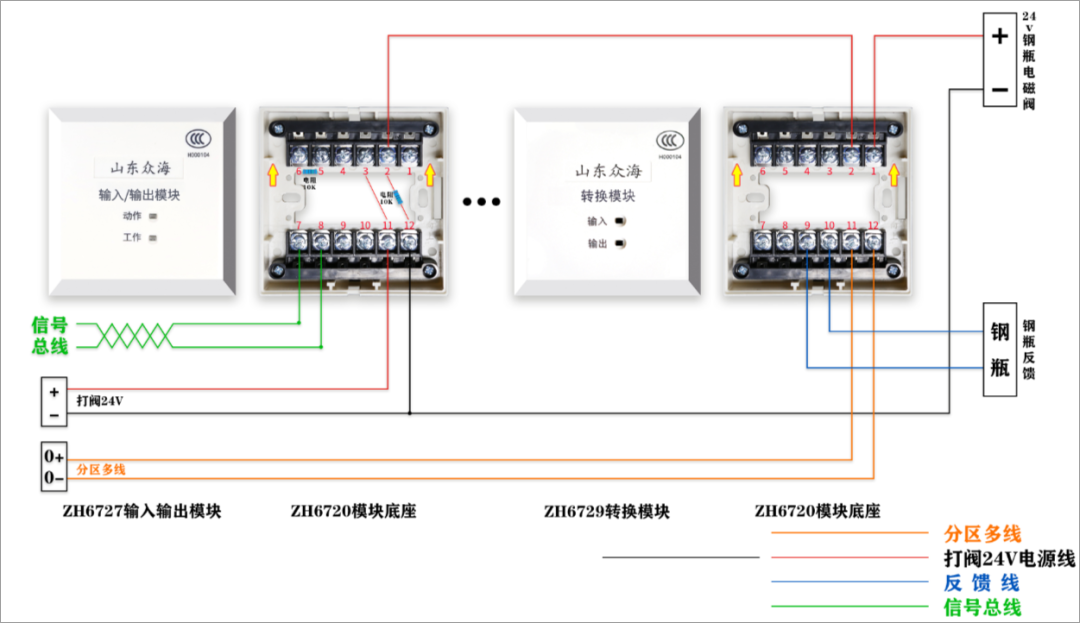

ZH6727輸入/輸出模塊與氣體鋼瓶

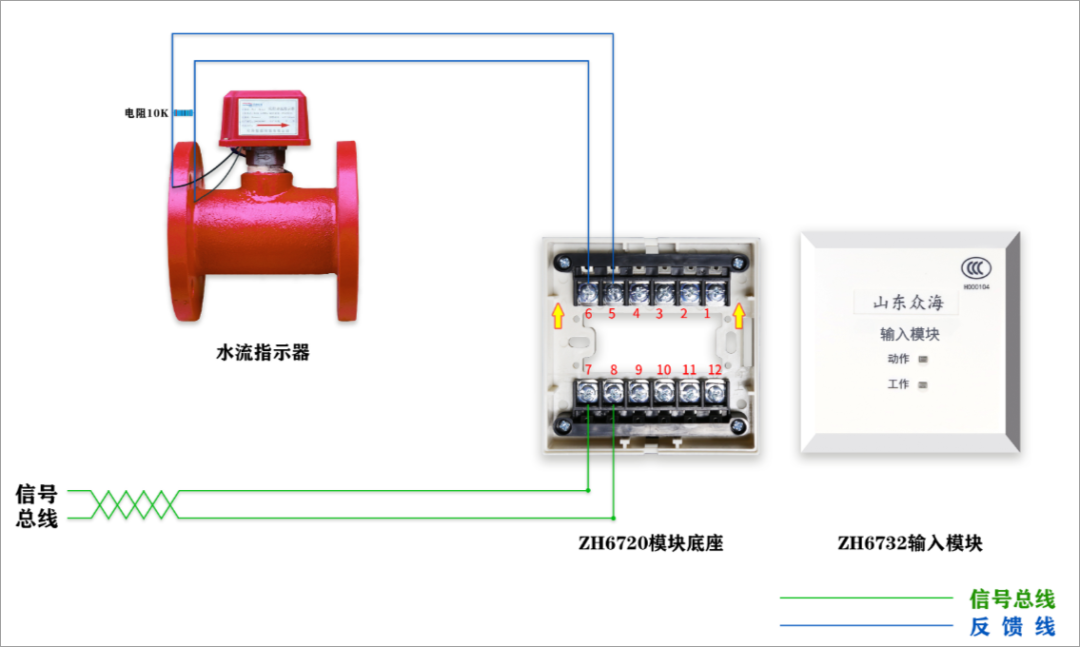

ZH6732輸入模塊與水流指示器

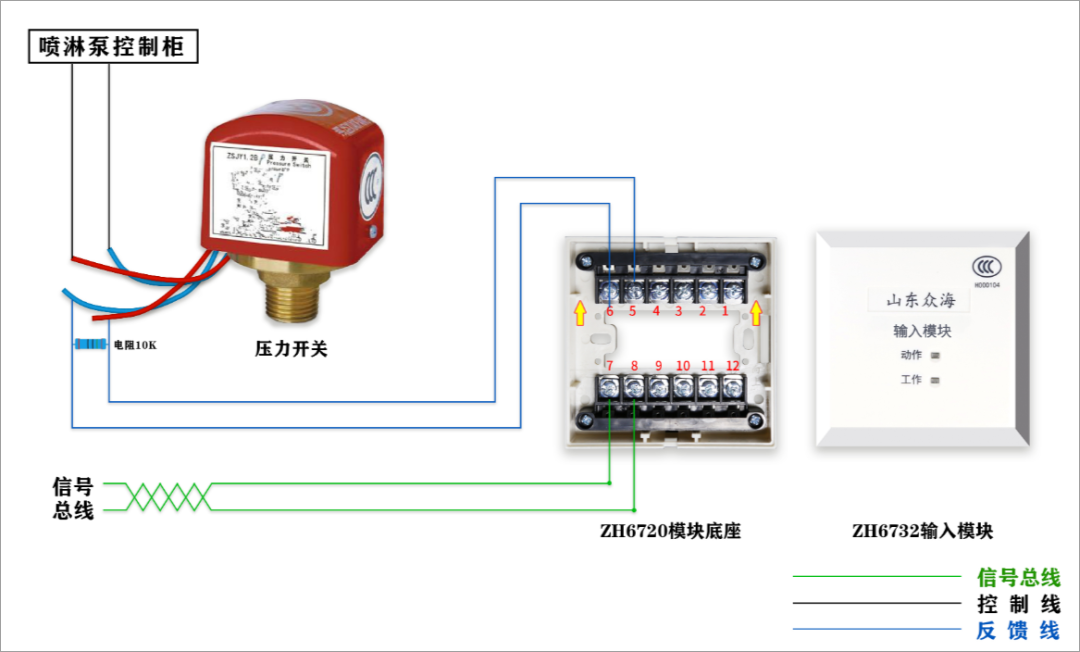

ZH6732輸入模塊與壓力開關

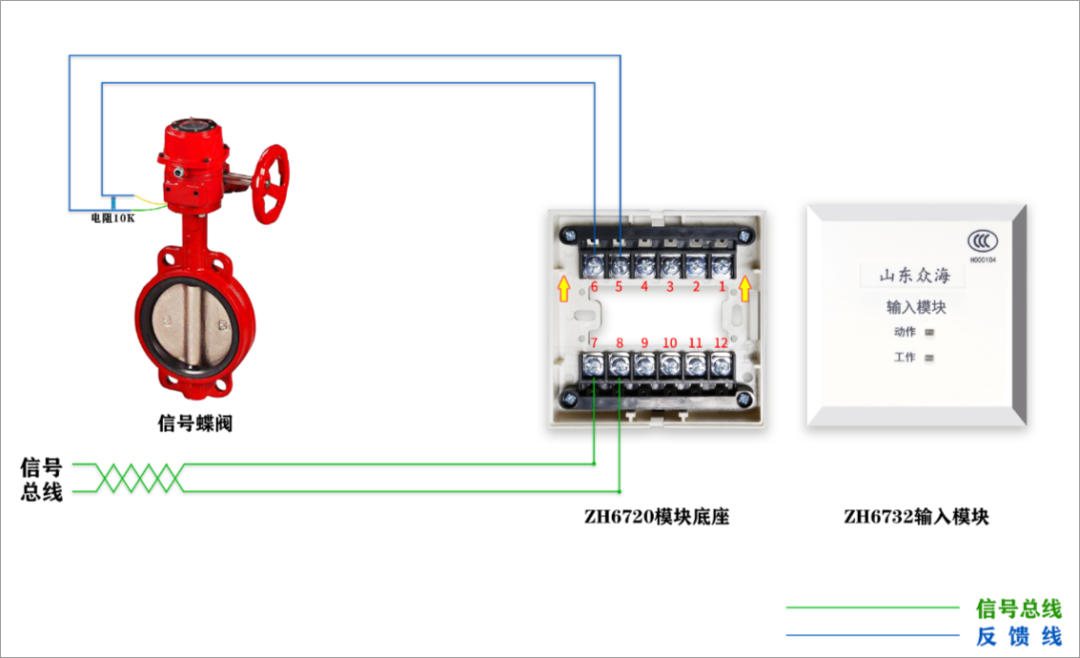

ZH6732輸入模塊與信號蝶閥

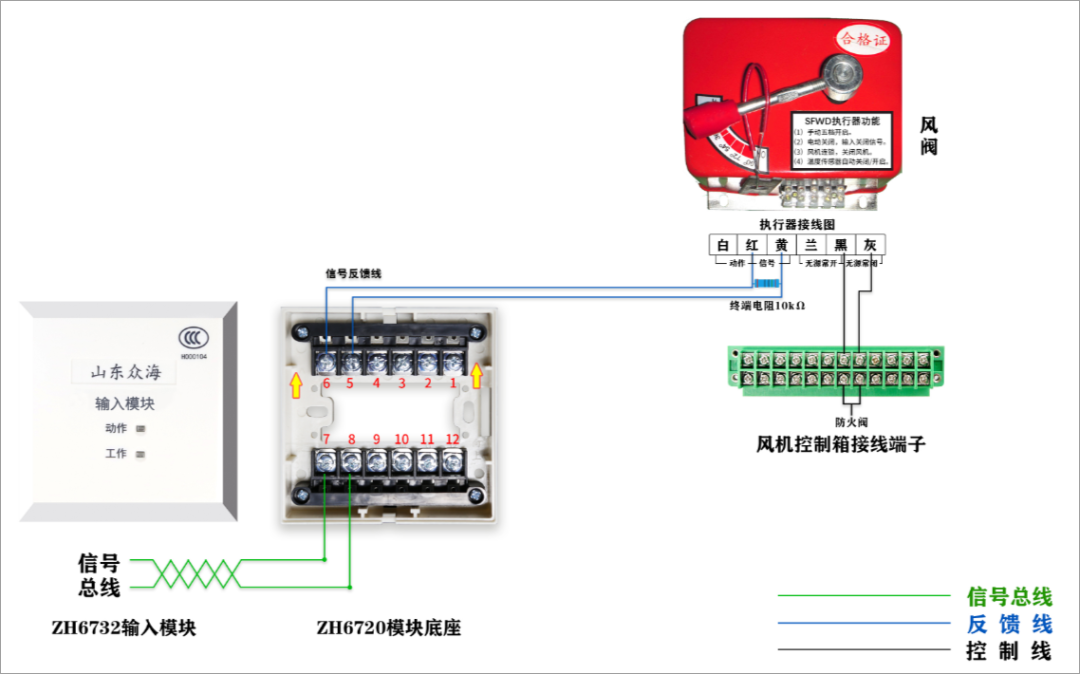

ZH6732輸入模塊與280°防火閥

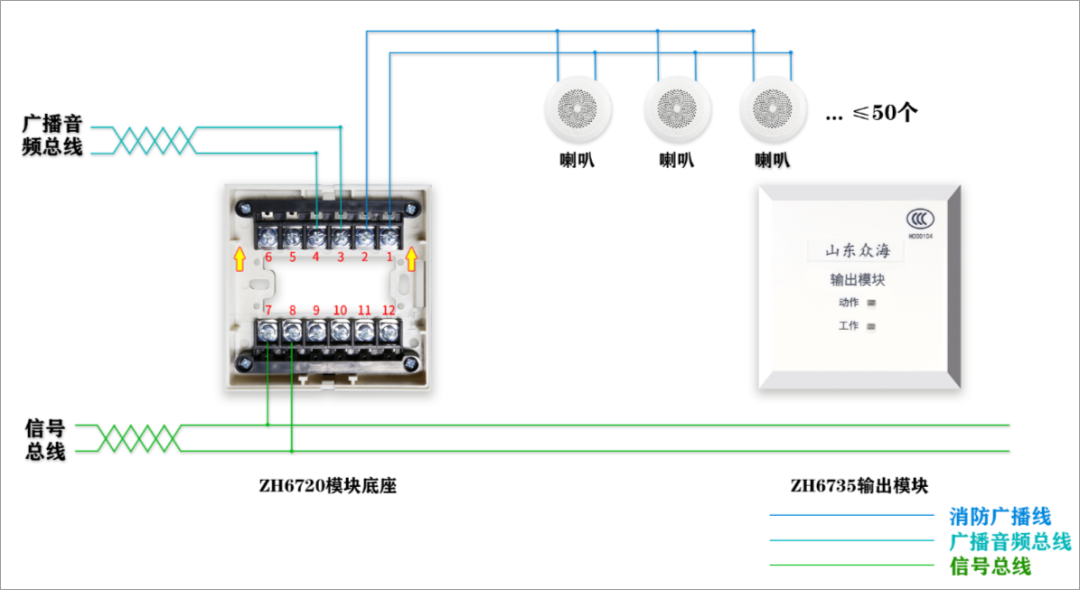

ZH6735輸出模塊與消防廣播

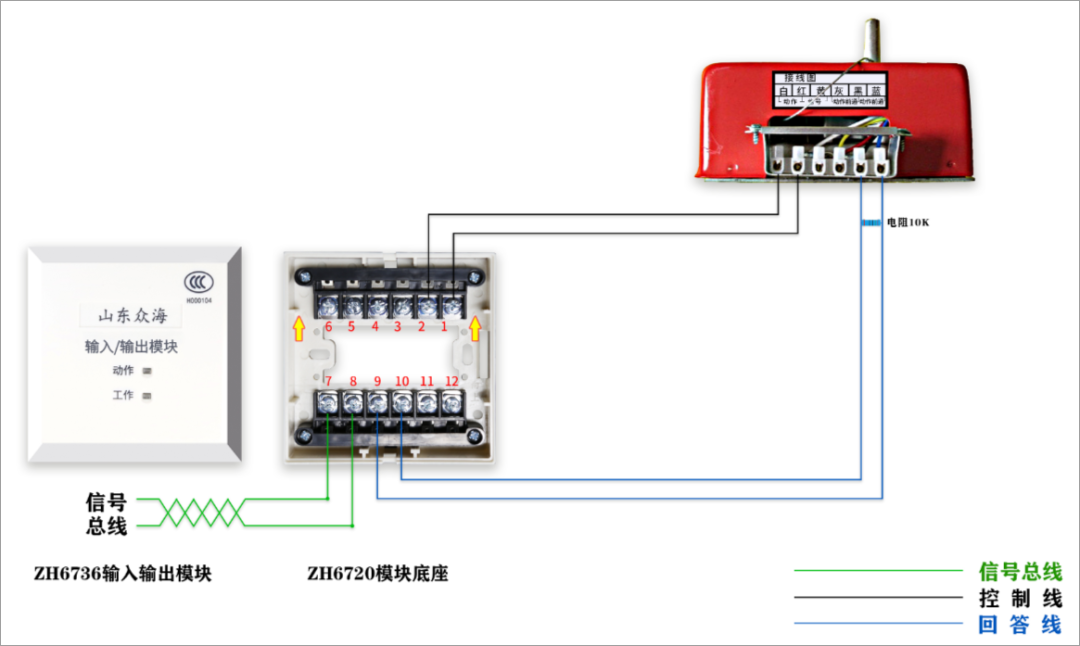

ZH6736輸入/輸出模塊與排煙送風口

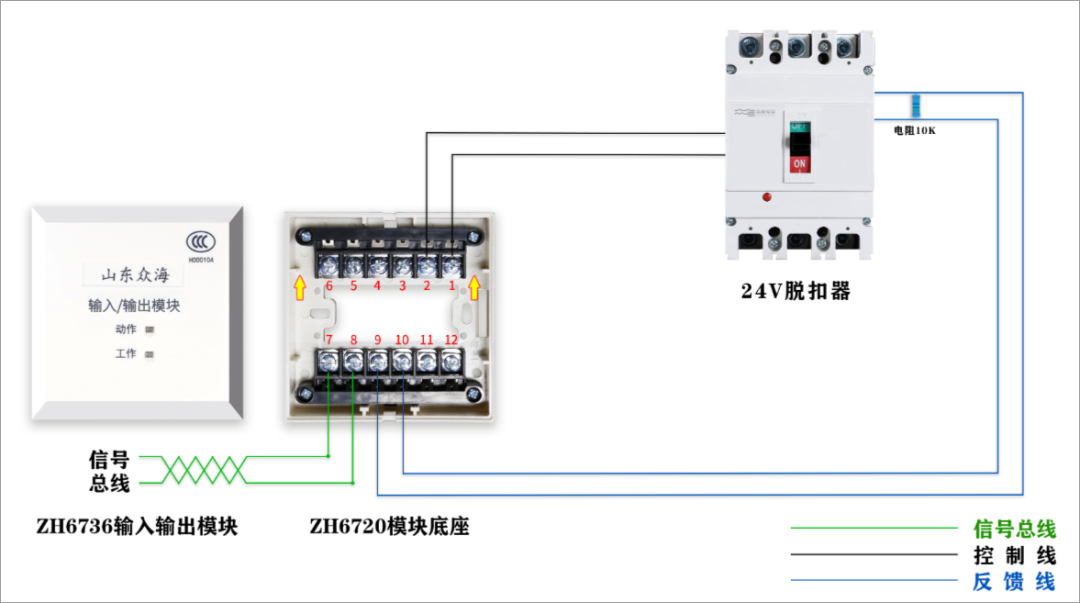

ZH6736輸入/輸出模塊與24V脫扣器

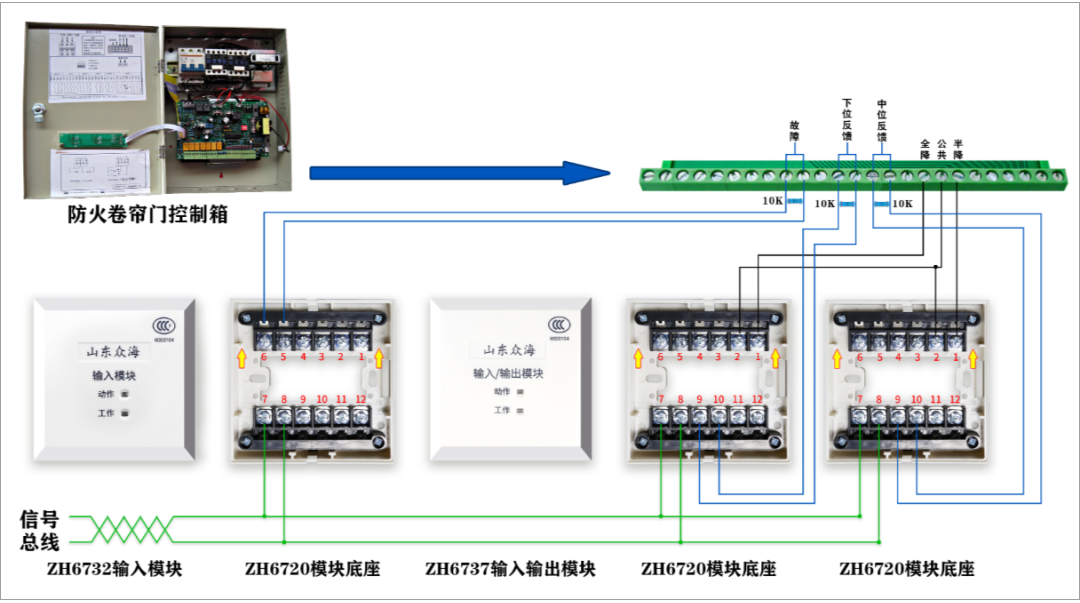

ZH6737輸入/輸出模塊與兩步降防火卷簾

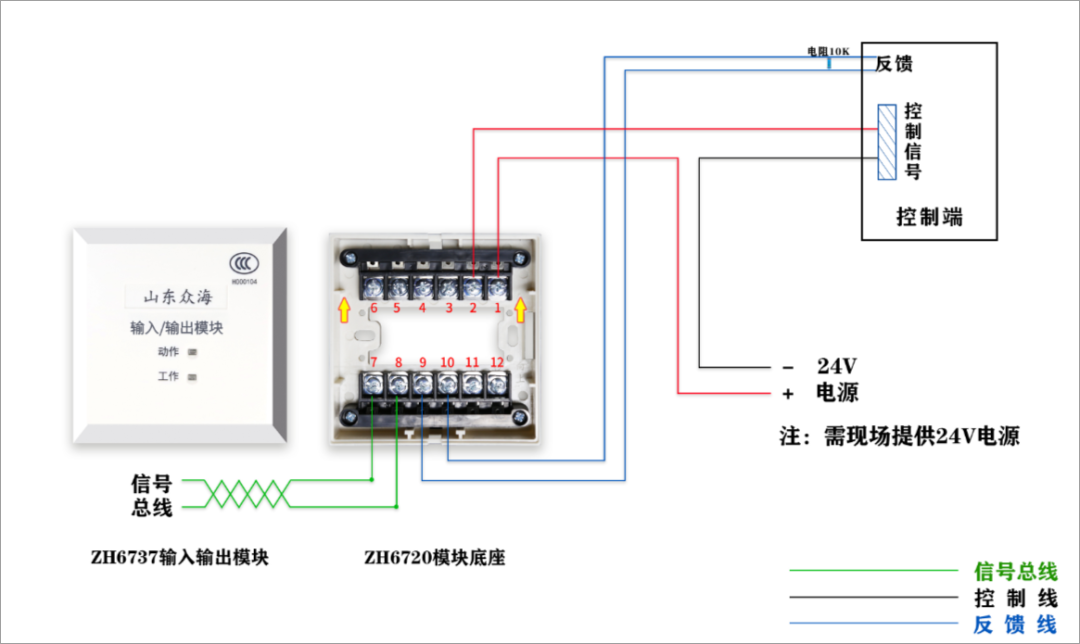

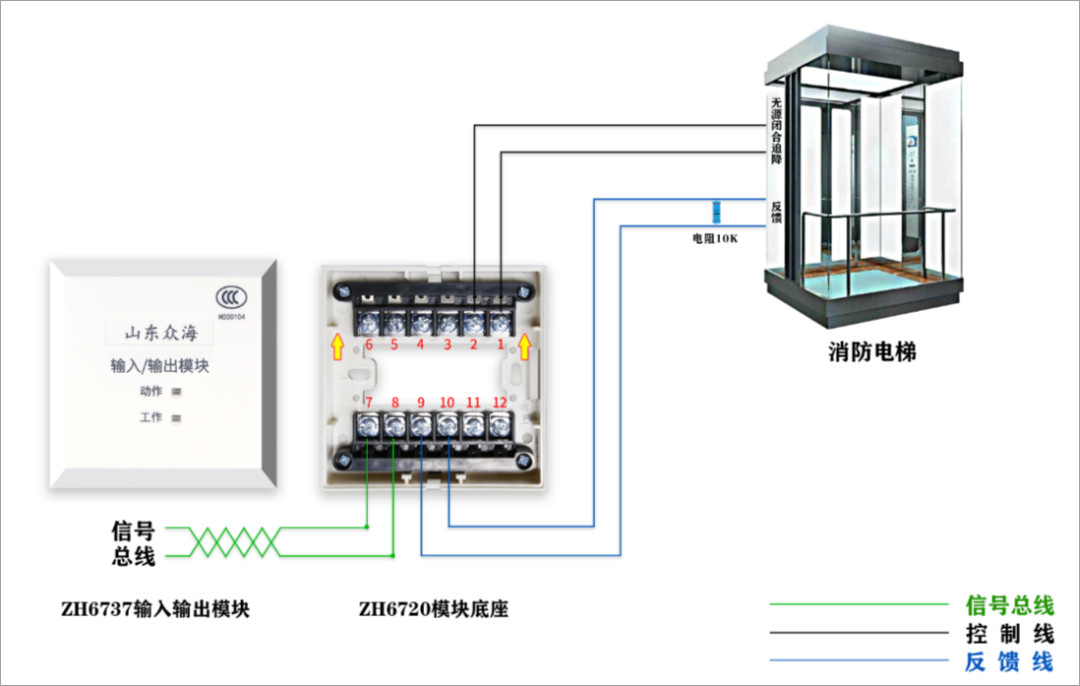

ZH6737輸入/輸出模塊與常開觸點消防電梯
ZH6737輸入/輸出模塊與24V預作用電磁閥
