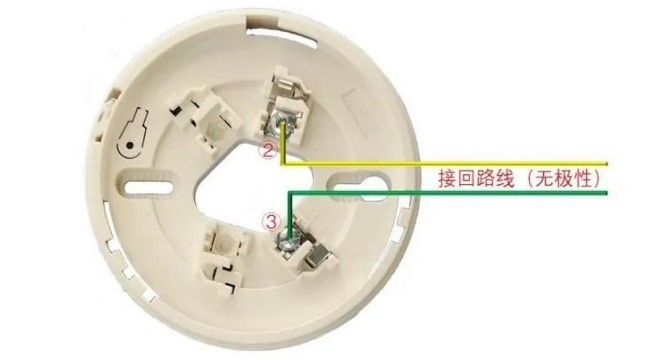

一、HJ120感煙火災探測器/HJ230感溫火災探測器接線圖

　　2、3端子：接控制器回路線（無極性）

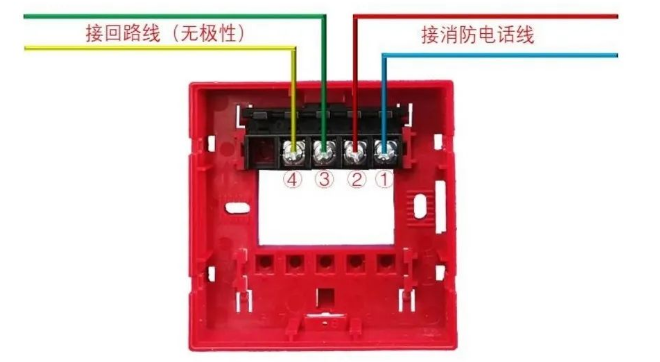

二、HJ310手動火災報警按鈕接線圖

　　3、4端子：接控制器回路線（無極性）

　　1、2端子：電話插孔接線端子

三、HJ320消火栓按鈕接線圖

　　3、4端子：接控制器回路線（無極性）

　　1、2端子：無源常開輸出端子，啟動后閉合

四、HJ350火災聲光警報器接線圖

　　2、3端子：接控制器回路線（無極性）

五、HJ410輸入模塊接線圖

　　2、3端子：接控制器回路線（無極性）

　　8、9端子：接現場設備的無源常開接點

六、HJ430輸入/輸出模塊接線圖

　　2、3端子：接控制器回路線（無極性）

　　4、5端子：接無源常開反饋信號

　　8、9端子：接現場被控設備，8為負極，9為正極
