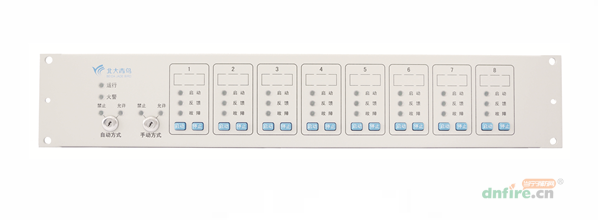

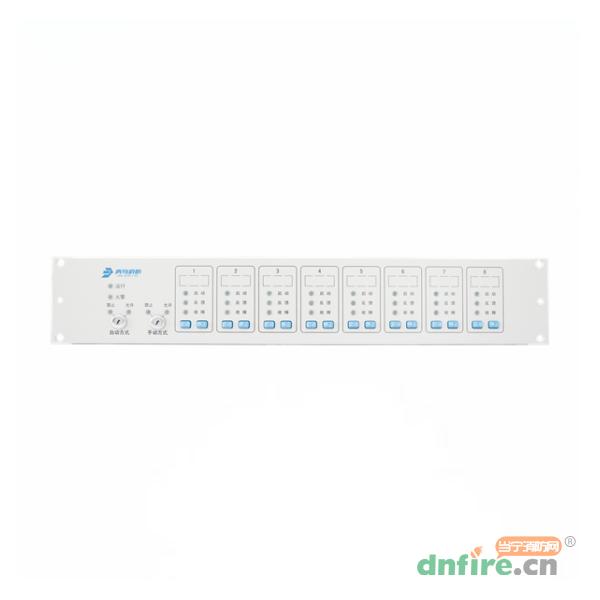

JBF-11SF系統多線盤故障及處理方法
1、高配多線盤聯動啟動異常
故障現象：11SF高配主機聯動啟動多線控制數量多時出現部分路啟動異常，且無規律
處理方法：將高配多線盤升級至V8.24即可解決。
2、標配多線盤按下第1路后第5路設備動作
故障現象：標配多線盤按下第一路啟動后第五路設備動作，第一路不動
處理方法：多線盤輸出至端子排之間的兩條連接網線插反，對調后恢復正常。
3、多線盤報故障
故障現象：多線盤報故障
處理方法：
1、判斷內CAN端口接線是否接觸不良，重新插拔下端子以及接線。
2、判斷通訊芯片2551是否正常，可以更換其他板卡的通訊芯片2551重新復位看是否有板卡故障消除。
3、是否配置多線盤故障檢測。（在調試項目檢測功能都會關掉）
4、檢查多線盤撥碼開關是否撥錯。
4、多線盤報應答
故障現象：多線盤無故報應答
處理方法：確定回答兩端沒有外線短路的情況、反饋端10K歐電阻是否正確。
5、多線盤按啟停沒反應
故障現象1：按啟動按鍵無反應且按停止按鍵現場設備啟動；按啟動按鍵和停止按鍵現場設備均無反應
處理方法：
1、高配主機（型號：CD8F）SL+和SL-接反會導致按停止鍵現場設備啟動。
2、標配主機（型號：CD8B）SL+和SL-接反會導致按啟動和停止按鍵均無反應。
故障現象2：多線盤按啟動沒反應
處理方法：
1、手動允許控制方式?jīng)]有打開。
2、檢查系統配置是否配置了該多線盤。
3、查看是否正確設置了多線登記。
4、檢查CD8B后邊網線對應序號是否插反。
5、檢查多線盤接線端子上方線圈是否燒毀。
6、按啟動按鍵現場設備瞬間動作后停止
故障現象：按住啟動按鍵，現場設備可以啟動，松開按鍵后，現場設備停止
處理方法：
1、高配主機155F模塊接線接錯，持續輸出接法接錯為點動輸出接法。
2、標配主機多線盤故障檢測菜單中，輸出狀態未設為持續輸出。
7、多線盤點動輸出接法無法實現點動輸出，輸出仍為持續輸出
故障現象：點動輸出接法無法實現點動輸出，輸出依舊為持續輸出
處理方法：標配主機多線盤故障檢測菜單中，輸出狀態未設為點動輸出。
8、多線盤不反饋
故障現象：多線盤不反饋
處理方法：直接在主機后連接JBF5155模塊，短路反饋端，模塊反饋燈亮，但多線盤不反饋，可拆開模塊檢查R8（200歐）電阻是否燒毀（阻值變大），可更換電阻或返修JBF5155模塊。（此問題通常由于JBF5155兩條線反接后啟動造成）
9、報出某路多線盤故障
故障現象：報出某路多線盤故障
處理方法：檢查該多線盤是否已經設置檢測有效，檢查JBF5155模塊的電阻及接線，檢測位設置為“1”有效，需將模塊電阻按圖連接正確。
10、多線盤注意事項
故障現象：多線盤注意事項
處理方法：當在多線故障檢測菜單中設置“外設消防泵”為“1”時，需要確定將多線盤撥碼開關第7位撥碼撥到on處，此時才能實現消鈕報警自動啟動消防泵功能。
11、多線盤手動啟動，停止之后反饋不能撤銷
故障現象：多線盤手動啟動，停止之后反饋不能撤銷
處理方法：檢查輸出端所接的控制柜繼電器是否無阻值，由于5155輸出端無阻值，在7、9端子增加3k電阻，7、10端子正常加3k電阻，多線盤反饋正常。
12、多線盤報故障，某幾路一直報反饋，不接線也不會撤銷
故障現象：多線盤報故障啟停正常，某幾路一直報反饋無法撤銷，現場模塊未動作，即使不接外線反饋信息也一直存在
處理方法：可能由于多線盤其他路的外線有問題造成的影響，需要將多線盤的外線全部摘除進行判斷。（例如4/5路外線的問題可能導致1/2路一直報反饋）
13、標配主機（多線盤版本：2.0.01-200701）在設置為點動后多線盤輸出不正常
故障現象：標配主機（多線盤版本：2.0.01-200701）在設置為點動后多線盤輸出不正常。啟動后沒有電壓輸出，停止后一直輸出24V
處理方法：修改多線盤軟件修正，升級版本為：2.0.11。
14、多線盤設置脈沖輸出后，啟動無輸出，停止正常輸出
故障現象：多線盤設置持續輸出功能正常，但是設置點動脈沖輸出，啟動時無輸出，停止時輸出正常。
處理方法：升級至CD8_2.0.12版本可以解決。
15、多線盤隨機某幾路報故障
故障現象：多線盤版本及模塊批次均為最新，之后經過研發現場確認，發現確實為軟件問題，此問題是由于為了解決C4電容的問題改出來的新版本才會出現的問題，老版本無此問題。
處理方法：此問題通過修改軟件版本已解決，請將多線盤軟件升級至最新版本。
