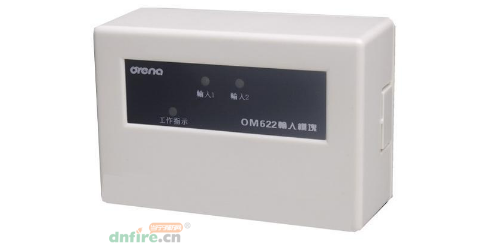

奧瑞那OM622雙輸入模塊配合OMDZ51-522模塊底座使用。

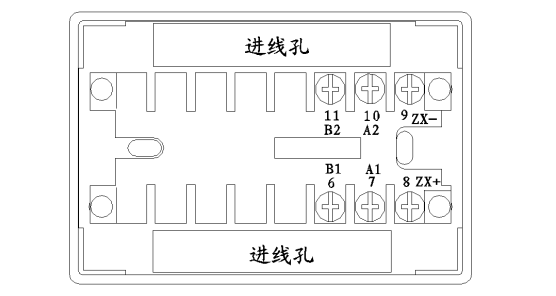

OMDZ51-522模塊底座圖

　　◇若銘牌上"單"被勾選則該產品作為單地址模塊使用；若銘牌上"雙"被勾選則該產品作為雙地址模塊使用。

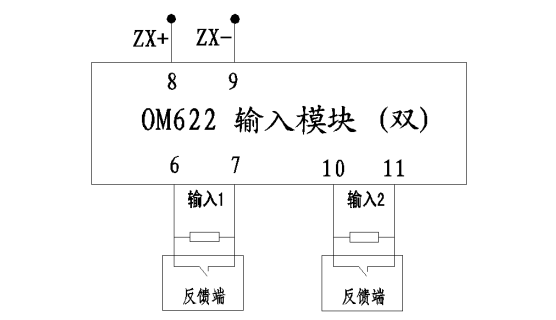

　　◇總線接線：端子8,9接火災報警控制器信號兩總線，不分極性。

　　◇地址1接線：端子6,7接現場設備1動作后的無源常開信號，且在設備端并接10KΩ終端電阻。

　　◇地址2接線(產品作為單地址模塊使用時地址2無須接線)：端子10,11接現場設備2動作后的無源常開信號，且在設備端并接10KΩ終端電阻。
