消防應急照明和疏散指示系統（二代）

1、系統構成

　　SY-C-2800Q應急照明控制器（立柜式）系統容量≤3200點。

　　SY-D-0.3KV消防應急燈具專用電源（壁掛式）最大輸出功率0.3KV；額定輸出功率：300W；回路容量：4回路*60點。（輸入36V，輸出脈沖電壓24~36V）

　　應急照明燈具系列（壁掛式、嵌入式、吸頂式）

　　疏散燈具系列（地埋、吊裝、壁掛）

2、系統放線

　　1.應急照明控制器到現場燈具專用應急電源CAN通訊總線：ZR-RVSP-2*1.5mm2（分極性H、L)；CAN通訊線需手拉手方式連接，一進一出（并聯）；每臺應急電源都需在現場撥碼開關上設置地址碼，每一臺的地址碼不能重復。

　　2.電源到現場燈具：信號二總線：ZR-RVS2*2.5 mm2（無極性)，可并聯。

　　3.電源的輸出功率最大為300W，共計4個回路；放線時需計算每個回路燈具總功率，每個回路燈具總功率均不要超過100W，請合理分配回路。

　　4.控制器和電源之間是以CAN總線進行通訊的，CAN總線的布線要求是要敷設RVS的環形接法，禁止同強電同管敷設；如現場布線情況不好通常會造成系統無法正常工作。

　　5.調試前要檢查每臺電源上CAN端子附件的短路環，僅在最不利點短接。

3、注意事項

　　1.所有燈具均由編碼器編碼，該編碼器為專用燈具編碼器，不能與其他編碼器共用。

　　2.每個回路的可編地址范圍均為固定地址段，即1回路地址：1~60；2回路地址：61-120；3回路地址121~180；4回路地址：181~240。

　　3.山鷹報警生產吊裝雙向燈具，可用編碼器（主機上也可以設置）對燈具進行設置，只顯示單向；請在編寫編碼表時，注意備注指向。

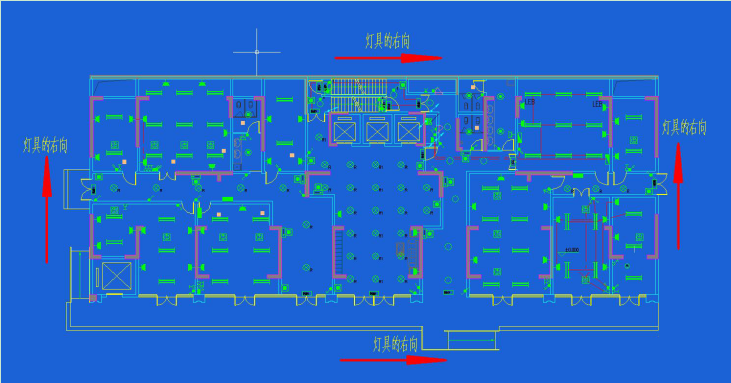

　　4.地標燈和雙面吊掛的疏散燈具在出廠時都有一個右向標記，這個右向標記要以藍圖為參照，（以觀看藍圖時的方向上下兩邊的右側方向都為燈具的右向，左右兩側的上方向為燈具的右向。）否則會出現試預案時燈具方向凌亂的現象。

　　5.地埋燈具需提前安裝山鷹地埋燈具預埋盒。

　　6.地埋燈安裝在地面，防潮問題至關重要。燈具在出廠時，都做了防潮處理；燈具到現場后禁止將外殼打開，如防水膠墊裝配不好就不能起到防潮效果。

　　在安裝接線時接線頭一定要用防水膠布包好，防止導線在接線處銹蝕并逐步侵蝕燈具內部。

　　7.智能疏散系統調試時，需要用到照明燈具平面圖（CAD電子版），并且該平面圖上需要標注所用的燈具地址碼；調試時，需要將平面圖導入控制主機，將燈具標識在對應準確位置，以達到智能疏散效果，所以調試前要整理點碼表。

　　8.調試時需整理，每臺燈具應急電源對應的分配電裝置地址碼以及所安裝的具體位置、所管理的那些樓層燈具。

消防應急照明和疏散指示系統（三代）

1、系統構成

　　系統由SY-C-3800Q、SY-C-3801應急照明控制器、SY-D-0.18KVA-3880A、SY-D-0.3KVA-3881A、SY-D-0.5KVA-3882A消防應急燈具應急電源及各類燈具組成。

2、系統放線

　　1.應急照明控制器到現場燈具專用應急電源CAN通訊總線：ZR-RVSP-2*1.5mm2（分極性H、L)；CAN通訊線需手拉手方式連接，一進一出（并聯）；每臺應急電源都需在現場設置ID，每一臺的ID不能重復。

　　2.電源到現場燈具：信號二總線：ZR-RVS2*2.5 mm2（無極性)；可并聯。

　　3.電源的輸出功率最大為500W，共計8個回路；

3、注意事項

　　1.SY-C-3800Q控制器是嵌入式產品，價格表中的價格不含電池和機柜，機柜不能選用QT-1/QT-2兩種，要注意配置清楚；

　　2.SY-C-3800Q控制器和火災自動報警系統聯網后可以達到智能應急的效果，如果和其他廠家的火災報警控制器聯網，需要事先溝通聯網協議和接口。要提供最終版的CAD圖紙及煙感、手報的點碼表及點位圖；

　　3.SY-C-3801控制器接收火災報警的火災信息后可以全區應急，適合消防通道相對簡單的建筑；

　　4.SY-C-3800Q控制器最多管理128臺電源，3200只燈具，可以多臺控制器組網；SY-C-3801控制器最多管理20臺電源，1000只燈具，只能單臺使用；

　　5.電源選型時必須考慮所管理燈具的功率，要考慮匹配相應規格的電池；

　　6.電源和燈具間的連線宜選用RVS2X2.5線纜，每個回路燈具數量不超過60個，功率不超過100W。線長如超過500米，要選擇線徑更粗的導線，保證線路末端電壓18V以上；

　　7.電源和控制器間的聯網方式為CAN總線通訊，宜選用RVS2X1.0線纜，不宜有分支；

　　8.燈具到電源及電源到應急照明控制器的線纜不能有短路或接地現象；

　　9.燈具出廠時上面粘貼有ID碼，這個ID碼出廠時是唯一的，安裝時免編碼。為方便后期調試、做竣工資料等工作，必須按本手冊附件填寫施工點碼表，并將燈具ID碼記錄在施工圖上；

　　10.編碼器是輔助工具，不能輕易使用編碼器對燈具的工作模式、類型等參數進行更改，如果修改錯誤，登錄后的數據無法保存，而且會報如光源故障等不正常的故障信息。如果使用編碼器為燈具重新編寫ID（編碼），一個項目的燈具ID不能重復（不建議在現場重新編寫ID）；

　　11.為保證地標燈的防護等級，嚴禁打開地標燈的殼體，線纜接好后接線處用黃油密封，燈具和地面間用防水膠處理；

　　12.SY-D-0.5KVA-3882A電源重46Kg，出廠時配套安裝支架，須落地安裝。如現場確有壁掛要求，安裝時要做好壁掛安裝支架，確保安裝牢固；

　　13.SY-C-3800Q控制器需要的底圖是BMP、JPG、PNG等格式的位圖，文件大小不能超過4M；

　　14.只有保證控制器和電源通訊正常后，才能對燈具進行登錄操作。
