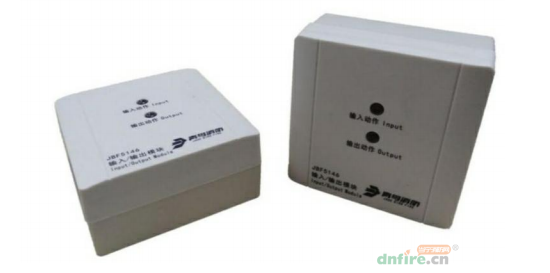

青鳥消防JBF5146輸入輸出模塊故障及處理方法
青鳥消防JBF5146輸入輸出模塊故障及處理方法
| 故障現象 | 原因分析 | 排除方法 |
| 輸入指示燈、輸出指示燈不亮，報故障 | 接觸不良 | 重新接線 |
| 接線錯誤 | 按標簽上的指示接線 | |
| 漏接終端電阻 | 被控設備應答端或者輸出端接入10KΩ終端電阻 | |
| 輸出線路短路 | 確認輸出線沒有短路 | |
| 電路元器件損壞 | 更換模塊 | |
| 未登記成電池儲能設備，無法對電池充電 | 拔掉再裝上該模塊，然后重新手動登記為電池儲能設備 | |
| 斷電重新編址或連續編址編不上 | 模塊內部電容電量未釋放盡 | 等待1分鐘后重新編址 |
| 上電后狀態柱高或報反饋 | 總線上有重碼的探測部 | 拔掉該模塊，看是否反饋部件還在線，有的話，證明是因為重碼反饋 |
| 應答端短路或終端電阻過小 | 確保輸入線正確接入10KΩ電阻 | |
| 應答端誤接24V電源 | 重新接線 | |
| 不能登記 | 未編址 | 使用專用編碼器對現場部件編址 |
| 編碼地址范圍錯誤 | 編址范圍1~200 |
