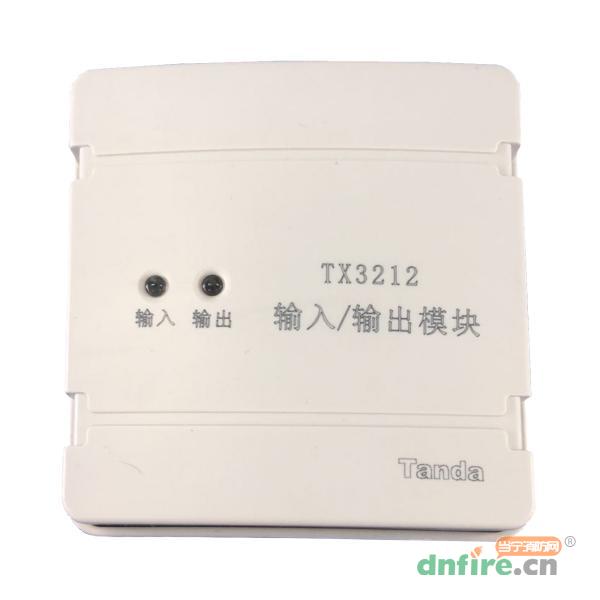

泰和安TX3212輸入輸出模塊接線圖
泰和安TX3212輸入輸出模塊接線方式有以下4種：

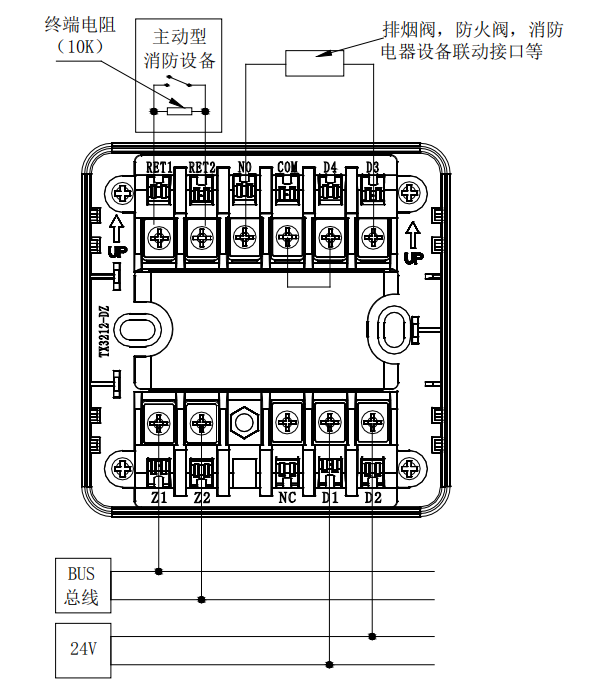

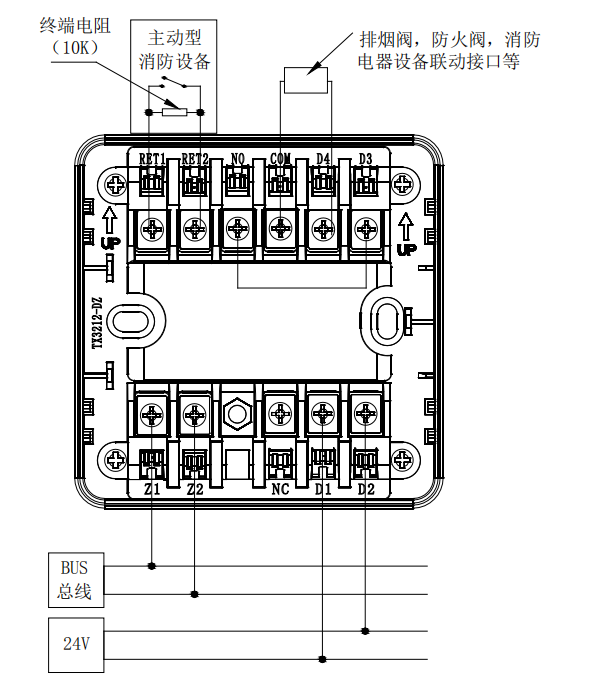

◇輔助電源輸出接四線制低壓小功率消防設備，其接線方式如圖1、圖2所示；
圖1
圖2

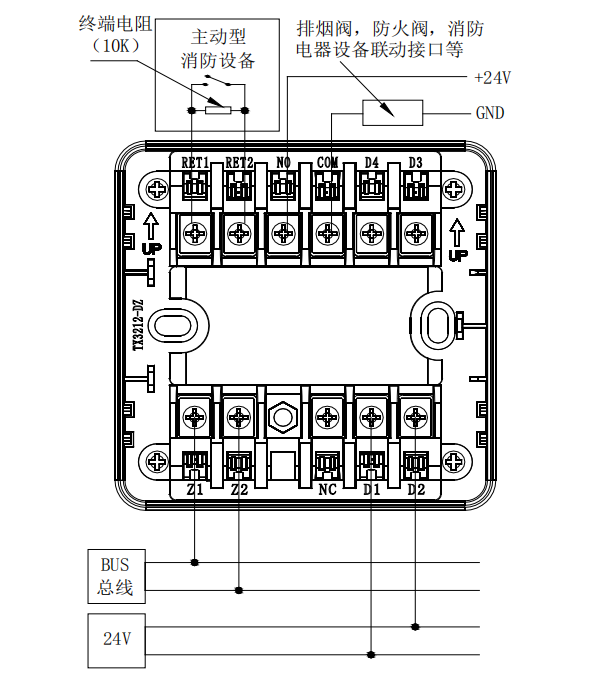

◇無源輸出接四線制低壓小功率消防設備，其接線方式如圖3所示；
圖3

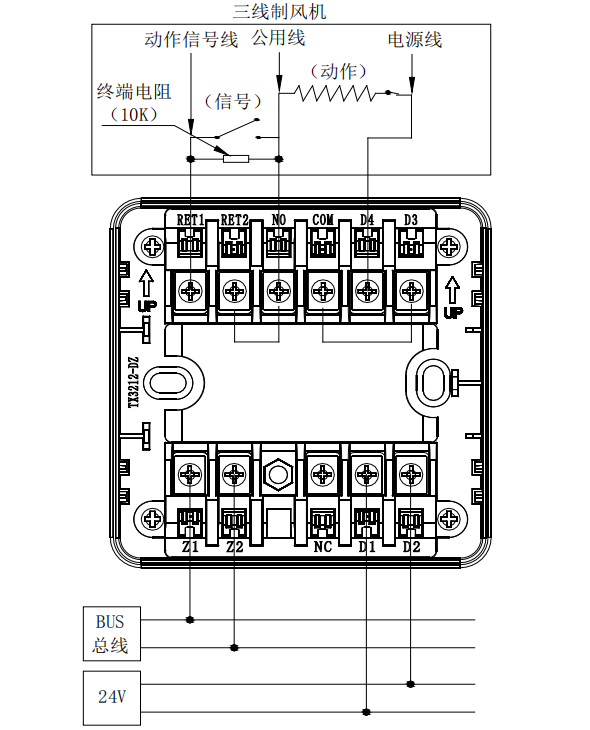

◇輔助電源輸出接三線制低壓小功率消防設備，其接線方式如圖4所示。
圖4
特別警示：
1.當控制高壓大功率設備，需要加中間繼電器，間接控制高壓大功率設備。
2.由模塊直接控制的低壓小功率設備應滿足如下條件：
工作電壓范圍：18～30V（推薦采用24V）
工作電流：≤2.0A
TX3212模塊接線端子說明：
Z1、Z2：總線信號輸入，無極性；
D1、D2：24V電源輸入；
COM、NO：常開觸點輸出，觸點容量30V/2.0A；
RET1、RET2：監視信號輸入，無源接點；
D3、D4：輔助電源輸出（≤500mA），D3為負極，D4為正極；
NC：預留功能端子。
