AC-VB119S奧創數研維保盒子接線說明
AC-VB119S維保盒子是蘇州奧創數研信息技術有限公司在原GW119的基礎上改進的新一代城市消防遠程監控系統核心接入設備。
AC-VB119S奧創數研維保盒子接線說明：
1、線材要求：
◎RS232/TTL信號線規格：建議使用RVVP3*0.75屏蔽線。
◎RS485/CAN信號線規格：建議使用RVVP2*0.75屏蔽雙絞線。
◎以太網接口通訊使用5類網線。
◎直流供電電源線規格：建議使用RVV 2*1.0的電源線。
◎接地應符合GB50116-2013第10.2節“系統接地”中的規定。
2、主板布局

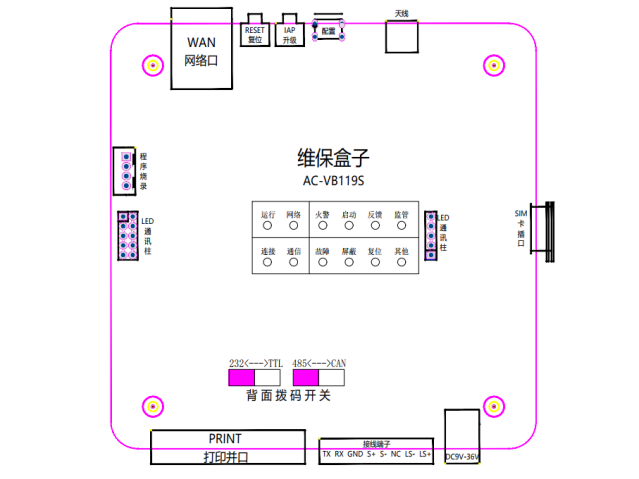

終端主板外部接線端子及整體布局如下圖所示：
3、接線說明
電源接線說明：
AC-VB119S電源接口采用DC005插座，插頭類型選擇DC5521類型，要求接入的電源滿足電源參數要求。
RS232接口接線說明：

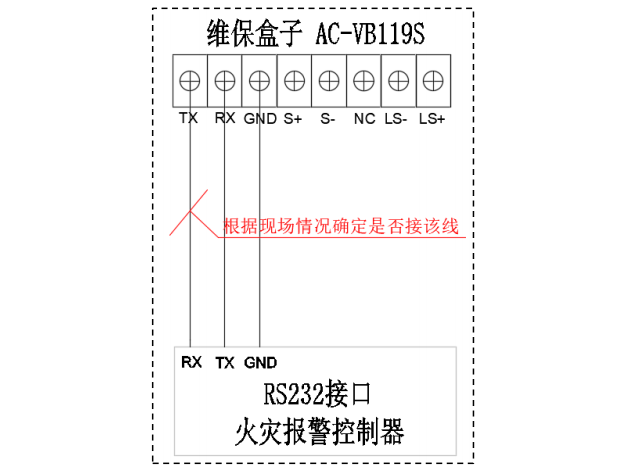

如果所接報警主機為RS232接口類型且火災報警控制器協議要求需要交互數據則3根線都要接，如果維保盒子只需要收數據則只需要接2根線。按照下圖方式接線。
TTL接口接線說明：

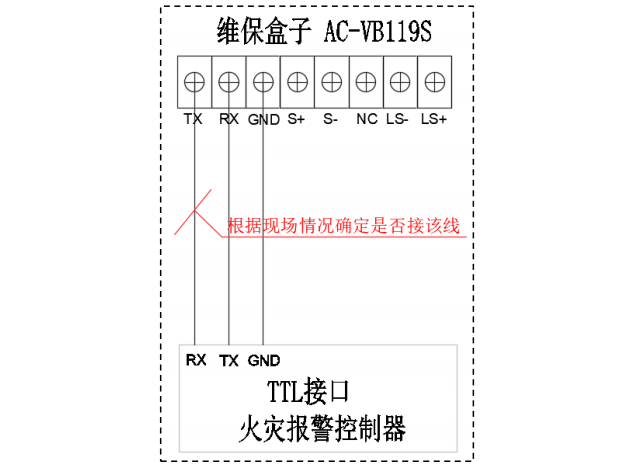

如果所接報警主機為T(mén)TL接口類型，首先斷電，然后將后邊撥碼撥至TTL對應的位置，然后再上電（注意一定要撥碼后接線），如果所接火災報警控制器協議要求需要交互數據則3根線都要接，如果維保盒子只需要收數據則只需要接2根線。按照下圖方式接線。
RS485接口接線說明：

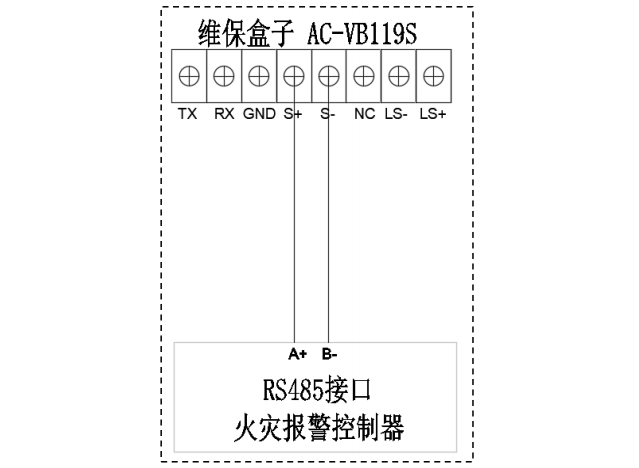

如果所接報警主機為RS485接口類型，則按照下圖方式接線。
CAN接口接線說明：

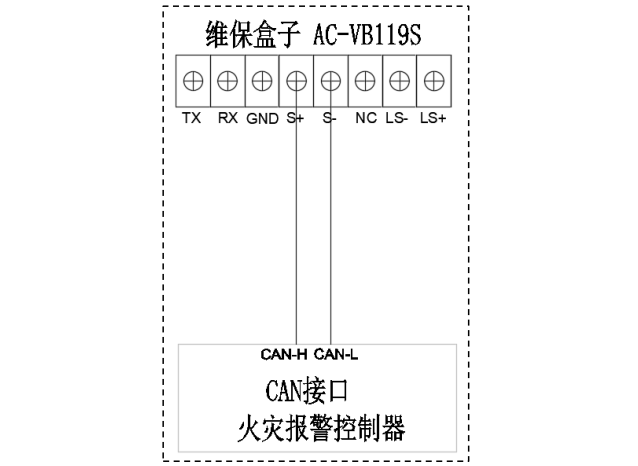

如果所接報警主機為CAN接口類型，首先斷電，然后將后邊撥碼撥至CAN對應的位置，然后再上電（注意一定要撥碼后接線），按照下圖方式接線。
總報開關接口接線說明：

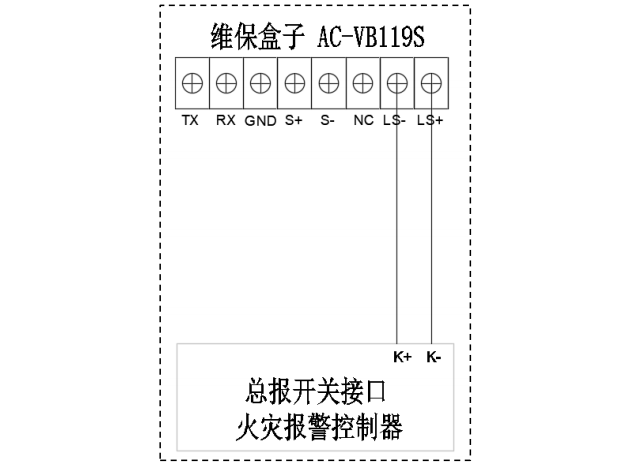

如果所接報警主機為比較老舊的主機，或者沒有通訊口或通訊口損壞，可以考慮從總報開關取信號，此時只能區分主機是否報警，不能區分出具體的點位信息，按照下圖方式接線。
26Pin打印機接口接線說明：

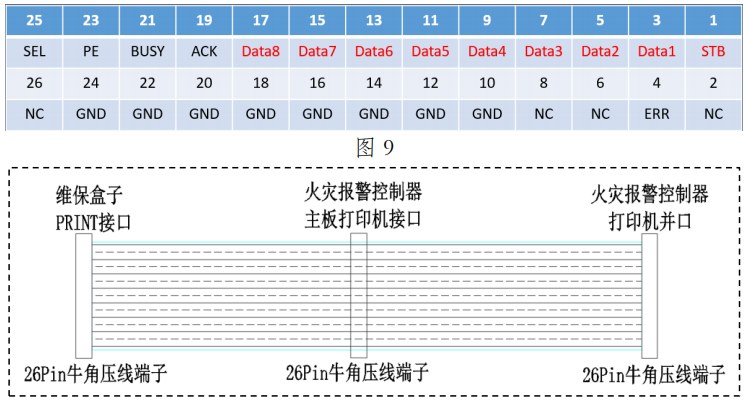

如果所接報警主機為26Pin打印機接口且火災報警控制器26Pin并口接口定義如下圖所示，則按照?qǐng)D10方式接線；如果所接報警主機原來排線有剪線的情況，請依照原來的排線剪線；如果所接報警主機為20Pin排線且8位數據位和STB位定義和圖9一致（如海灣GST200）可做一根2個端子是20Pin（分別插在報警主機主板和打印機上）另外一個端子是26Pin（插在維保盒子的PRINT口上）排線。
