H3600諾帝菲爾消防報警系統布線要求
系統回路總線：
◇功能：由控制器到智能探測器和智能模塊的總線
◇線型：非屏蔽雙絞線
◇線徑：建議不小于1.5mm2
◇電阻：40Ω
◇距離：2000m
24VDC電源線：
◇功能：由控制器到輸出模塊、中繼模塊、樓層顯示器及其它設備的電源線
◇線型：普通耐熱銅芯線
◇線徑：建議不小于2.5mm2
◇距離：保證最遠設備供電壓降小于1.2V

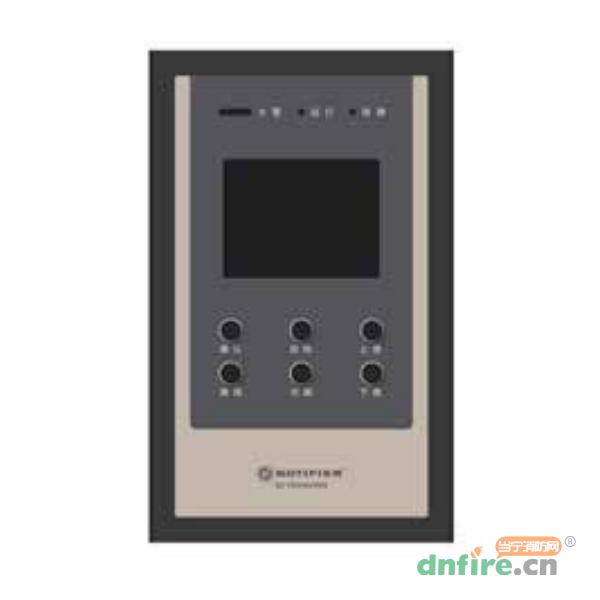

LX-800通訊總線：
◇功能：由控制器到LX-800樓層顯示器的通訊總線
◇線型：屏蔽雙絞線
◇線徑：建議不小于1.0mm2
◇距離：1800m

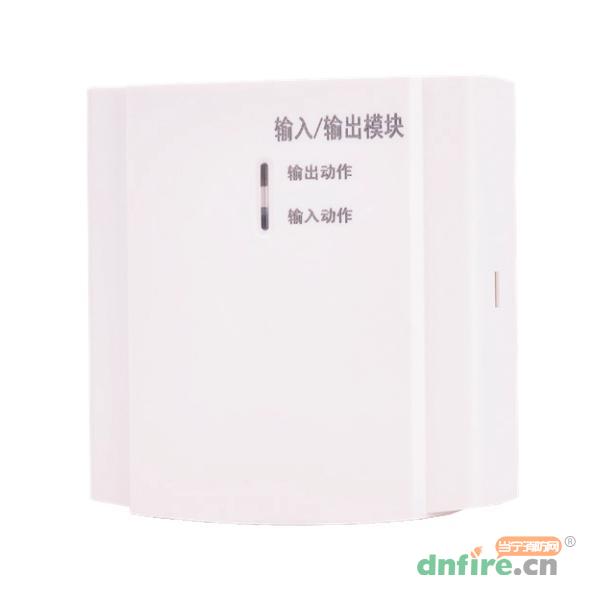

模塊與后端設備連線：
◇功能：輸入模塊、輸出模塊、中繼模塊到后端設備的連線
◇線型：普通耐熱銅芯線
◇線徑：0.75~3.25mm2
◇距離：
- 輸入模塊：1500m(最大線徑)
- 輸出模塊：保證最遠設備供電壓降小于1.2V，或保證設備最低工作電壓
- 中繼模塊：環線電阻小于25?
廣播線：
◇功能：功放音頻輸出到揚聲器的信號線
◇線型：屏蔽雙絞線
◇線徑：建議不小于1.5mm2
電話線：
◇功能：電話主機到電話分機或電話插孔的信號線
◇線型：屏蔽雙絞線
◇線徑：建議不小于1.5mm2
網絡通訊線：
◇功能：控制器之間及控制器到圖控中心的通訊總線
◇線型：屏蔽雙絞線
◇線徑：建議不小于1.5mm2
◇距離：2000m
