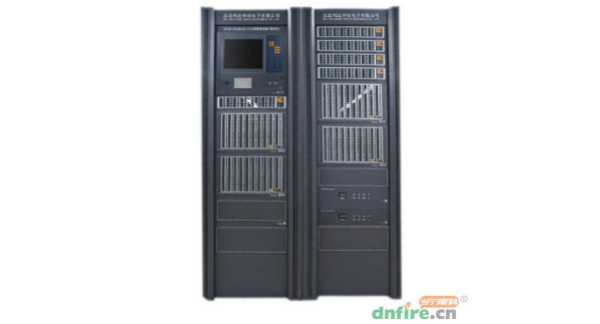

LD128E2-T利達消防報警主機常見故障分析及排除方法
LD128E2-T利達消防報警主機常見故障分析及排除方法
| 故障現象 | 原因分析 | 排除方法 |
| 面板系統故障燈亮 | 多功能板與主板通訊不上，沒接到相關命令 | 檢查多功能板與主板間通訊端子是否接觸良好 |
| 現場安裝的設備不回號 | 主機無法接受到探測信息 |
◎檢查驅動板探測線和CAN 總線是否接觸良好 ◎檢查驅動板上 POWER 指示燈是否長亮，DOG 指示燈是否 閃亮 ◎檢查各回路電壓是否在 DC15V～20V 范圍內 ◎指示燈 TC0、TC1、TC2、TC3 對應的回路若接入總線設備，則會閃亮 |
| 直接控制輸出點報故障 | 沒有接聯動控制設備時，應加一檢測電阻防止該點故障 |
◎檢查直接控制輸出端子有無松動、接觸不良等現象 ◎檢查直接控制輸出端子是否加封 5.1KΩ電阻 |
| 無法寫入鍵值 | 聯動控制盤無法與主機通訊 |
◎檢查聯動盤所接的端子有無松動、接觸不良等現象 ◎檢查聯動控制盤上的撥碼開關地址是否在主機所設置聯 動盤地址的范圍內 ◎聯動控制盤所設地址是否與其它聯動盤重號 |
| 開機時控制器無反應 | 檢測控制器的 220V 電源線是否正確接入，并用萬用表量相應的 5V、24V 電壓是否正常 | |
| 總線設備報故障 | 用萬用表量總線電壓是否正常，正常范圍在：DC13V～19V之間，也可以采取總線對調的方法來判斷是外線引起的還是由驅動板引起的 | |
| 控制器報驅動板故障 | 首先要確定是一塊驅動板報故障還是所有驅動板報故障。如果是一塊驅動板報故障，先檢查連接的導線是否有誤，如導線連接無錯誤、無斷路、短路現象，再檢查驅動板的撥碼所設定的地址與控制器設定的地址是否一致。 | |
| 控制器報主電故障，備電故障 | 首先要確定主備電信號檢測的連接線是否有誤。如導線連接無錯誤，用萬用表測量聯動電源主備電信號檢測的輸出線九孔D形插頭的1、3兩根線。1是主電檢測線、3是備電檢測線。有5V電壓時控制器認為是正常，無5V電壓時控制器認為是故障。 | |
| 觸摸屏在觸點校準時不能正常校準 | 首先檢查觸摸屏與主板的連接線是否錯誤，如連接線無錯誤，再檢查液晶屏蔽罩是否裝配過緊，如液晶屏蔽罩裝配過緊會導致觸摸屏一直處于點擊的狀態。 |
