大華DH-CMS3NB智慧用電設備監測報警共8個通道，可連接8路探測器，其中通道1~4連接溫度探測器，通道5~8默認連接剩余電流探測器。連接探測器后需進入設備的設置界面設置對應通道的報警值，當監測值達到報警值時設備報警。

設置界面的通道1~8與外部端口1~8為一一對應關系，即當端口1接入溫度探測器后，需設置通道1的溫度報警值，若端口1未接入探測器，請屏蔽通道1（LED顯示第二位數值設為“0”）。

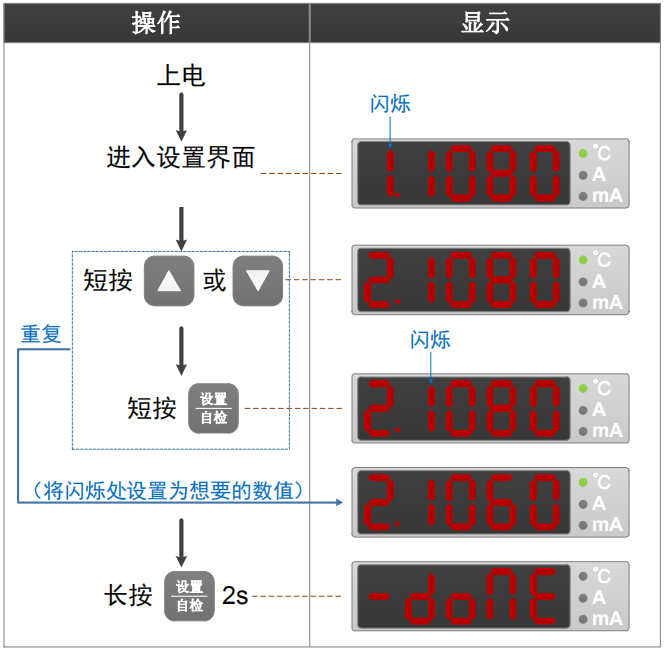

以將通道2的溫度報警值設置為60℃為例，操作如下：

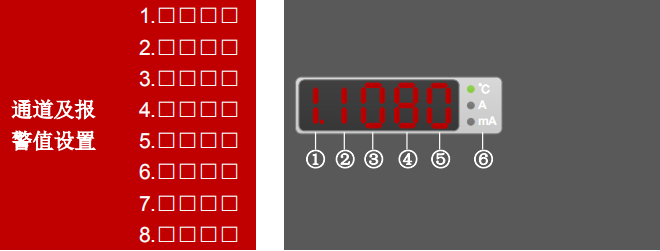

智慧用電設備通道及報警值設置LED顯示面板說明：

　①LED顯示第一位。

　　表示通道號，總共8個通道，對應第3章中的“1~8”端口所連接的探測器類型。

　　通道1~4：溫度探測器（⑥處的℃燈亮）。

　　通道5~8：默認剩余電流探測器（⑥處的mA燈亮）。

?、贚ED顯示第二位。

　　表示通道類型。

　　0：屏蔽當前通道的探測器；該通道發生報警/故障，不再上傳模擬量數值。適用于通道1~8。

　　1：啟用溫度探測器；適用于通道1~4（⑥中℃燈亮）。

　　2：啟用剩余電流探測器；適用于通道5~8（⑥中mA燈亮）。

　　3：啟用電流探測器（30A）；適用于通道5~8（⑥中A燈亮）。

　　4：啟用電流探測器（120A）；適用于通道5~8（⑥中A燈亮）。

　　5：啟用電流探測器（250A）；適用于通道5~8（⑥中A燈亮）。

　　6：啟用電流探測器（400A）；適用于通道5~8（⑥中A燈亮）。

　　7：啟用電流探測器（630A）；適用于通道5~8（⑥中A燈亮）。

?、踾⑤LED顯示第三~五位。

　　設置具體報警值。
