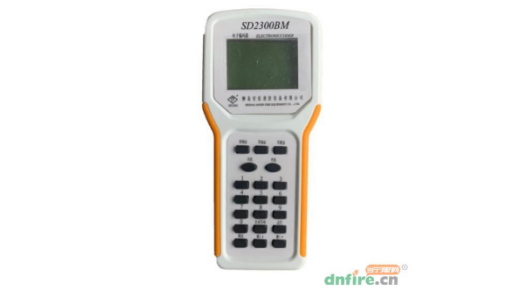

◎打開獅島SD2300BM電子編碼器后蓋板，安裝好2節5號電池；或外加220V轉5V電源適配器，通過面板上的開機鍵來給編碼器通電。

　　注：電子編碼器3分鐘內無人為操作，編碼器自動關機；需要再次使用，開機鍵長按3秒，編碼器開機；使用完畢后，可人為長按3秒關機鍵，編碼器關機。

◎?qū)⒋幋aSD2300系列總線電子編碼產品直接接入二回路總線（無極性)

◎寫地址：輸入需要的編寫的地址碼，如需寫入的地址是1號，即按1→按寫地址，寫地址標志，點亮，待地址寫入正確后，電子編碼器在輸入地址窗口自動加一，同時窗口上顯示寫成功，并滴一聲響，若寫入失敗，編碼器在輸入地址窗口仍然顯示當前地址，同時窗口上顯示寫失敗。（見下圖）

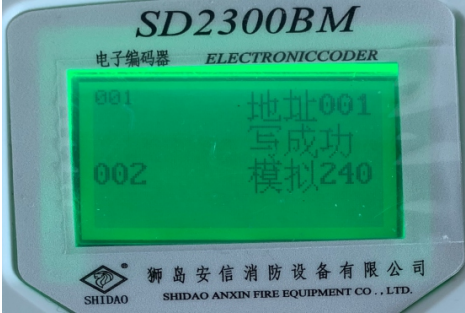

寫地址碼成功圖

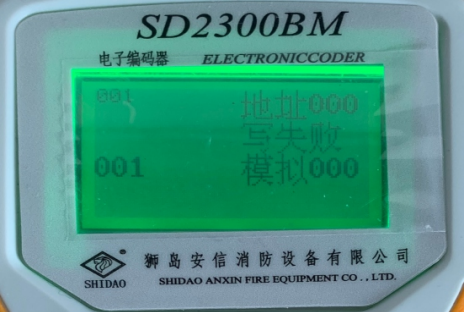

寫地址碼失敗圖

◎讀地址：按讀地址鍵，讀地址標志點亮，讀入正確后，編碼器在輸入地址窗口顯示讀出的地址碼，同時在液晶窗口的右邊第一排顯示讀出正確的地址，同時窗口上顯示讀成功。若寫入錯誤，編碼器在輸入地址窗口顯示000，同時窗口上顯示讀失敗。（見下圖)

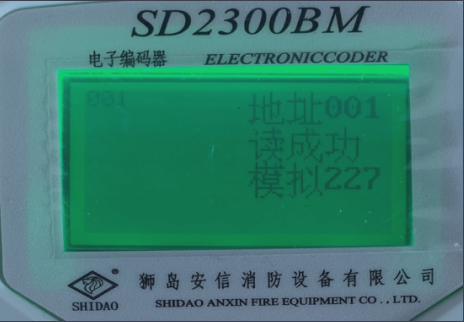

讀地址碼成功圖

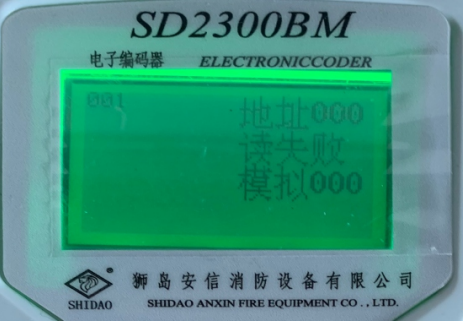

讀地址碼失敗圖

◎寫增益：用于改變火災探測器靈敏度，寫增益前，一定要設定初值，其范圍是1-15，否則按此鍵無效，設定好后按下此鍵，則對應標志點亮，當回讀數據時，讀數據標志點亮，返回并顯示地址和模擬量，讀數據標志消失，若讀回地址和模擬量正確，則寫成功，約2秒鐘后返回設定值。

◎關機、開機；長按3秒關機或者開機。

◎減1、加1：人為手動減1、加1寫地址。

◎調試：按調試鍵，編碼器對整個回路，已安裝好的設備進行上線檢測，窗口一次顯示56個設備的上線情況，按下鍵翻頁。液晶窗口的每一個點顯示01代表上線，顯示00代表該地址未上線。（見下圖）

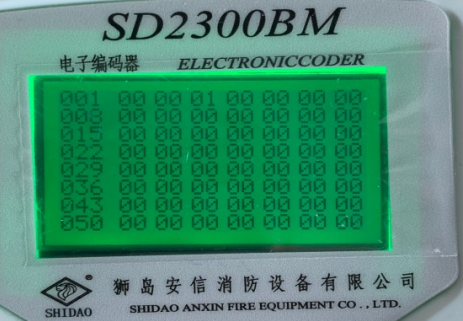

調試圖

　　注：使用本功能時，與火災報警控制器回路中必須斷開，同時不得有外部電源串入。

◎點燈：按點燈鍵，輸入需要點燈的地址碼，此設備的工作指示燈就會點亮。

◎自動寫：按自動寫鍵，編碼器自動從當前地址寫。（見下圖）

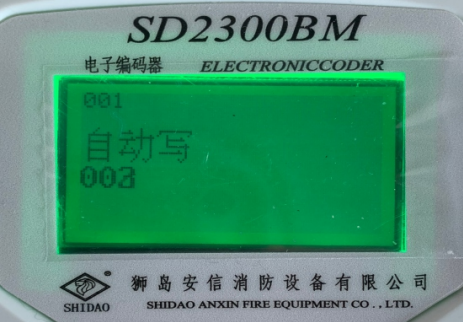

自動寫圖

　　注：使用完成后一定要關閉電源開關。
