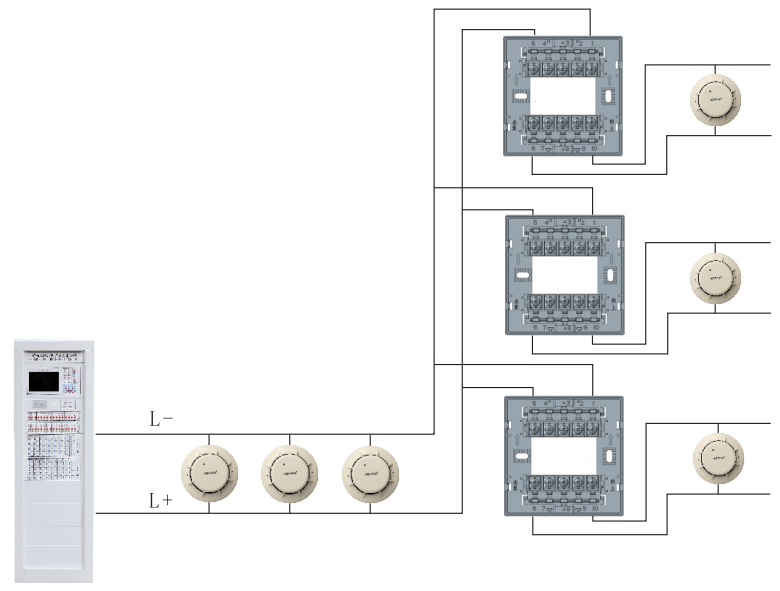

SD6211隔離模塊接線圖

　　SD6211隔離模塊所帶點位不超過32點。

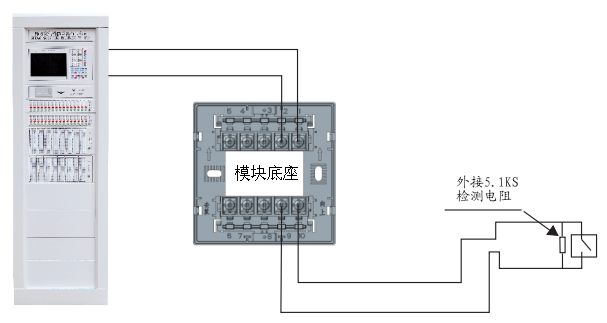

SD6212輸入模塊接線圖

　　反饋端不得接入有源信號，否則將可能造成系統故障或該模塊電路損壞。

SD6213輸入輸出模塊接線圖

　　嚴禁使用SD6213輸入輸出模塊直接控制60V以上工作電壓的聯動設備。當受控設備的工作電壓超過這個極限則必須為受控設備增設中間繼電器，并以此控制聯動設備。

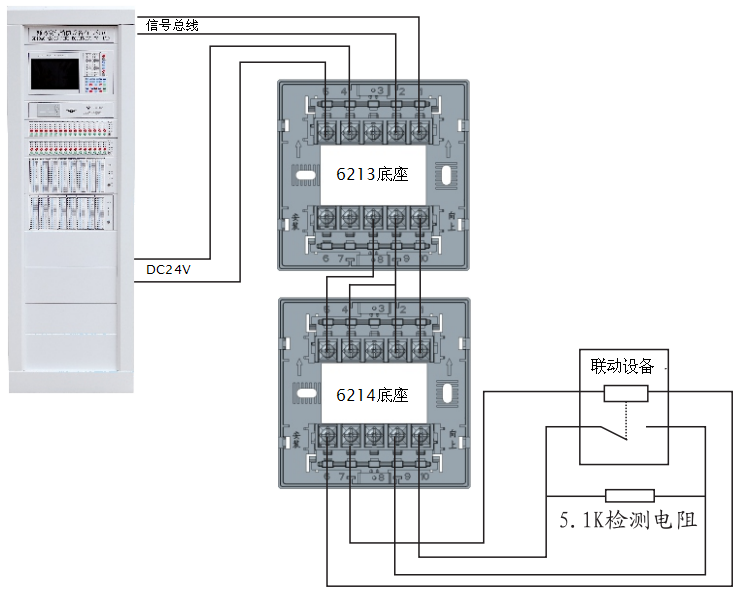

SD6214單路切換模塊接線圖

　　SD6214切換模塊本身無編碼，模塊須與SD6213輸入輸出模塊聯合使用。

SD6214LK輸出模塊接線圖（多線模塊）

　　1、SD6214LK上的0V、24V二個端子分別于聯動控制盤的對應端子相連。

　　2、控制觸點連至受控設備，用于控制設備的啟動。反饋端用于接收受控設備的啟動反饋信號。
