紅外光束感煙探測器調試步驟：

1、取下紅外光束感煙探測器的上蓋，接通24V電源及總線。將調試工具的調試區靠近探測器接口板上紅色指示燈附近的舌簧開關，待探測器上的綠色指示燈閃亮或常亮時，移開調試工具，表明產品已經入調試狀態。

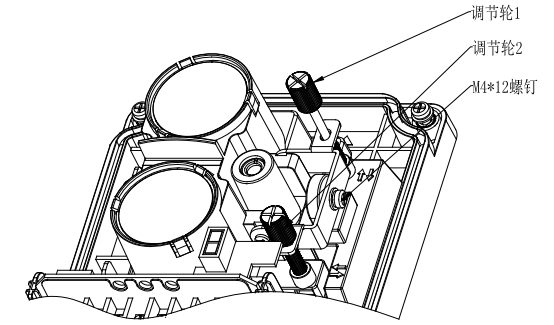

2、粗調：調節探測器上的調節輪（如下圖，調節輪1為上下調節，調節輪2為左右調節），使激光模組射出的光斑照射到反射器區域附近，觀察數碼管顯示數字大于“0”時完成粗調；

3、細調：分別微調調節輪1和調節輪2，調試過程中，數碼管的示數越大，接收到的光強越強，為了使光路對準更精確，盡量使數碼管顯示數字最大，探測器的綠色指示燈持續點亮時，表示探測器接收到了足夠的光強，可以進入下一調節步驟。細調完成后，數碼管的示數應在“1”到“8”之間，當顯示“9”時，說明距離值設置有誤，重新設置距離值后再次調試。

4、旋緊圖所示M4*12螺釘，輕輕蓋上上蓋，擰緊上蓋上的4個螺釘。

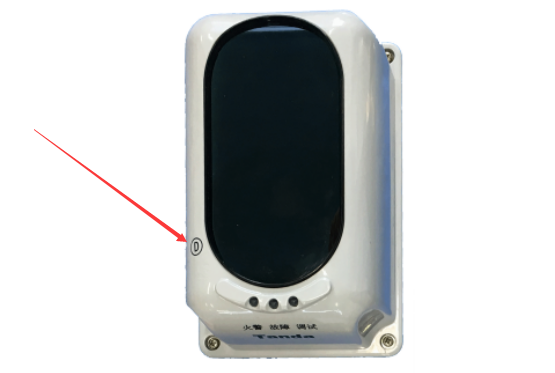

5、此時探測器的綠色指示燈應該常亮，用調試工具的調試區靠近探測器上蓋上的調試區D（如下圖位置），待綠色指示燈熄滅后，迅速將其移開，此時光路上不能有任何遮擋物，片刻后若出現黃色、綠色兩指示燈同時常亮3秒后熄滅，表示調試成功。

6、仔細觀察探測器的光路，確保接收光信號是由反射器反射而不是由墻壁、頂棚、支柱等各種障礙物的反射而來。如無法確定時，可通過用不透明物遮擋反射器的方法驗證。

紅外光束感煙探測器報警功能測試：

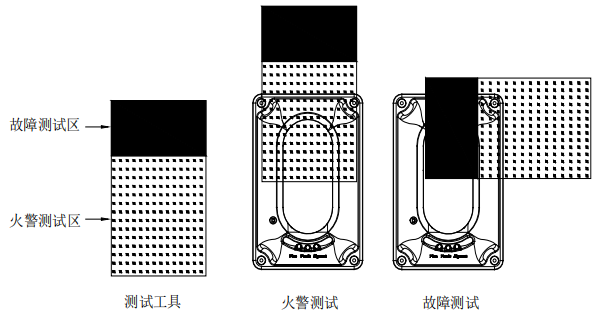

當探測器處于正常監視狀態 20s 后，用測試板的火警測試區緊貼探測器遮擋一半窗口，30s 內探測器應報火警，且紅色指示燈點亮。移開測試板，在控制器上清除火警，探測器的紅色指示燈應熄滅，并重新進入正常巡檢狀態。如下圖。

紅外光束感煙探測器故障功能測試：

用測試板的故障測試區緊貼探測器遮擋一半的窗口，探測器應能報故障，且黃色故障指示燈點亮。立即取消遮擋，探測器的黃色故障指示燈應熄滅，并重新進入正常巡檢狀態。如上圖。
