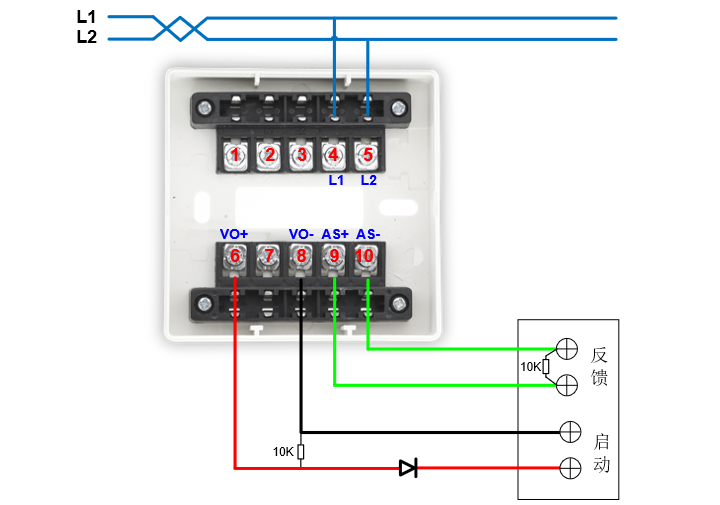

L1（端子4）、L2（端子5）：接回路總線，無極性。

輸入功能：

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點）。

　　連接在AS+和AS-上的監(jiān)視設備的動合端必須并聯(lián)10KΩ終端電阻。

輸出功能：

　　VO+(端子6)、VO-(端子8)：接被控設備(脈動觸點)。模塊啟動后VO+(端子6)和VO-(端子8)可以輸出。

　　注意：脈沖輸出時模塊設備只提供24V/100ms脈沖，不提供持續(xù)24V。
