GS-MOD8041輸入輸出模塊安裝說明：

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。

　1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　2.導軌與模塊間采用卡式結構安裝，安裝時只需將電纜接在相應的端子上。

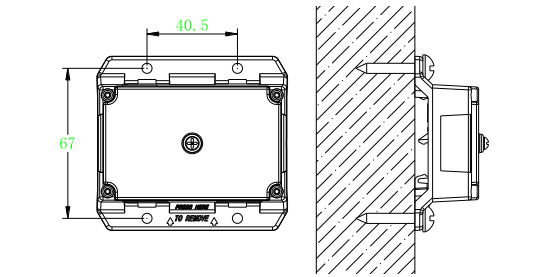

　3.模塊采用導軌安裝及普通安裝方式，安裝孔距為67×40.5mm，安裝示意圖如圖所示。

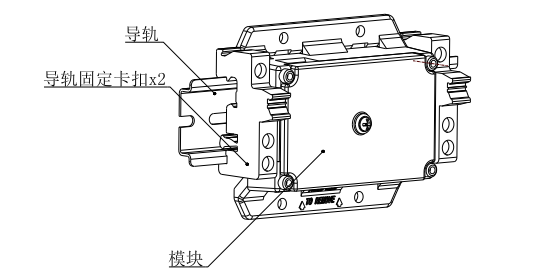

導軌安裝示意圖

普通安裝示意圖

布線要求：Z1、Z2采用截面積≥1.0mm2(17AWG)的RVS雙絞線；G、NO、COM、I采用截面積≥1.0mm2(17AWG)的RV線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

GS-MOD8041輸入輸出模塊接線圖：

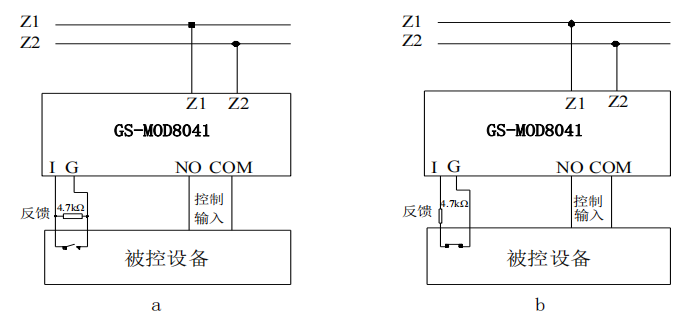

　1.當輸出檢線電壓由被控設備提供，模塊與被控制設備的接線示意圖如圖所示（圖a中模塊輸入檢線方式為常開檢線，圖b中模塊輸入檢線方式為常閉檢線）。當總線的負極連接到端口G時，控制器顯示接地故障。

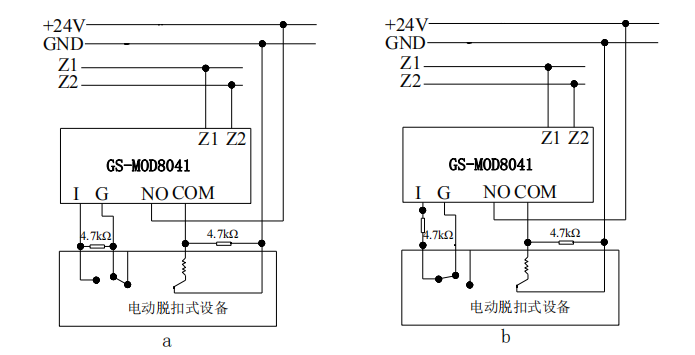

　2.當輸出檢線電壓由外部電源提供時，模塊與24V給被控設備的現場設備連接方法如圖所示（圖a中模塊輸入檢線方式為常開檢線，圖b中模塊輸入檢線方式為常閉檢線）。當總線的負極連接到端口G時，控制器顯示接地故障。

　接線端子說明如下：

　　Z1、Z2：接控制器兩總線，無極性；

　　3 I、G：與被控制設備無源常開觸點連接，實現設備動作回答確認（可通過電子編碼器設為常閉輸入或自回答）；

　　COM、NO：輸出端子（注意：COM、NO間有30kΩ電阻）；需連接功率有限的電源或設備（UL認證要求）；

　　CODE：與電子編碼器總線連接。

注意事項：

　1.請注意模塊觸點只適用于控制低于48V的直流或交流，嚴禁用來控制AC220交流，以防強交流干擾信號損壞模塊或控制設備！對于需要控制AC220V的情況，需配接GST-LD-8302模塊實現。

　2.模塊輸出觸點端子COM和NO間有30千歐電阻，導致工作時有微弱檢線電流！不宜控制微弱電流啟動設備！

　3.部分防火卷簾控制器、電梯控制箱等設備因其采用比較器或邏輯電平類輸入、啟動電流微小，容易受到線路或空間干擾自身產生誤動作，不建議客戶使用。如果必須使用，應參照被控設備的說明書在GS-MOD8041模塊和被控設備間加中間繼電器解決。

　4.本模塊不能用于控制氣體滅火設備！
