1、問題描述

1）消防水池（箱）未設置就地液位顯示裝置；【圖示1】

2）消防控制中心或值班室未設置液位顯示裝置；【圖示2】

3）液位顯示裝置水位顯示不正常?！緢D示3】

2、規范要求

《消防給水及消火栓系統技術規范》(GB 50974-2014)有關規定：

　4.3.9 消防水池的出水、排水和水位應符合下列規定：

　　2 消防水池應設置就地水位顯示裝置【圖示4】，并應在消防控制中心或值班室等地點設置顯示消防水池水位的裝置，同時應有最高和最低報警水位【圖示5】。

　5.2.6 高位消防水箱應符合下列規定：

　　1 高位消防水箱的有效容積、出水、排水和水位等，應符合本規范第4.3.8條和第4.3.9條的規定。

3、圖示說明

1）錯誤做法

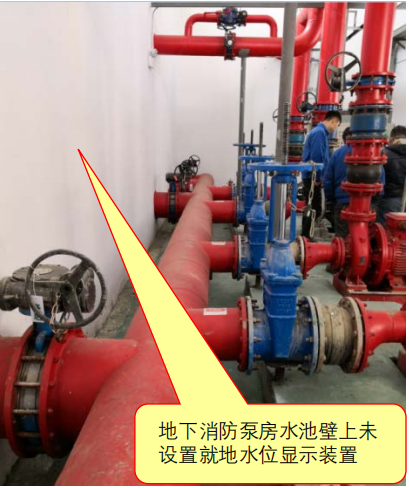

圖示1

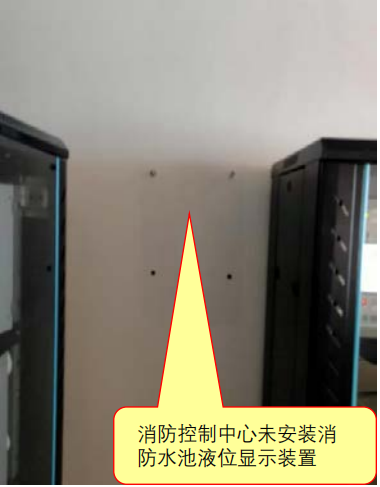

圖示2

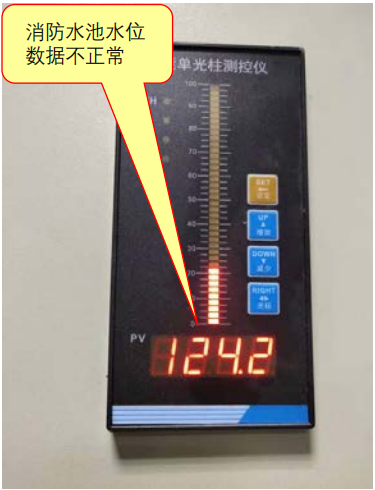

圖示3

2）正確做法

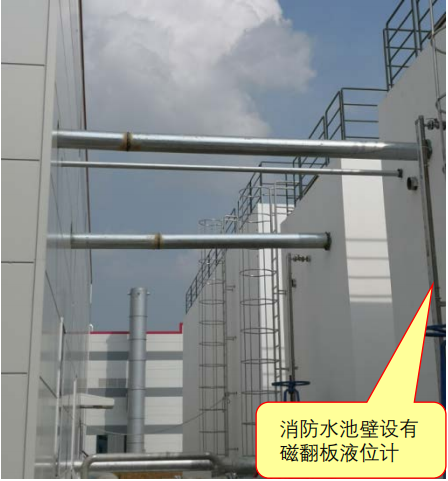

圖示4

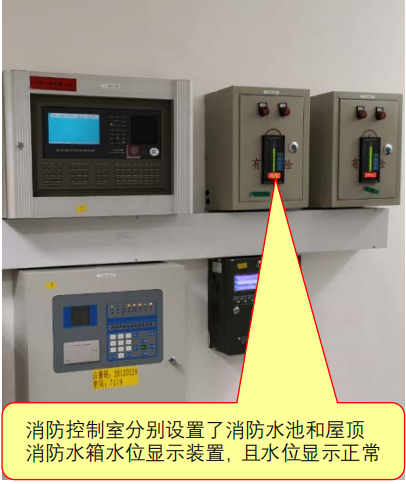

圖示5

依據：南京市建設工程消防驗收技術指南（試行）2021

附：GB 50974-2014《消防給水及消火栓系統技術規范》

　4.3.8 消防用水與其他用水共用的水池，應采取確保消防用水量不作他用的技術措施。

　4.3.9 消防水池的出水、排水和水位應符合下列規定：

　　1 消防水池的出水管應保證消防水池的有效容積能被全部利用；

　　2 消防水池應設置就地水位顯示裝置，并應在消防控制中心或值班室等地點設置顯示消防水池水位的裝置，同時應有最高和最低報警水位；

　　3 消防水池應設置溢流水管和排水設施，并應采用間接排水。

備注：4.3.8、4.3.9內容都為強條。
