1、問題描述

　1）防火分隔部位防火卷簾的總寬度超標；

　2）防火卷簾耐火極限低于防火分隔部位墻體的耐火極限要求；

　3）選用耐火隔熱性不符合要求的防火卷簾，未設置自動噴水滅火系統保護；

　4）防火卷簾未安裝溫控釋放裝置；

　5）防火卷簾的控制器和手動按鈕盒安裝位置不符合要求?！緢D示1】

2、規范要求

GB 50016-2014《建筑設計防火規范》（2018版）規定：

　6.5.3防火分隔部位設置防火卷簾時，應符合下列規定：

　　1 除中庭外，當防火分隔部位的寬度不大于30m時，防火卷簾的寬度不應大于10m；當防火分隔部位的寬度大于30m時，防火卷簾的寬度不應大于該部位寬度的1/3，且不應大于20m?！緢D示2】

　　3 除本規范另有規定外，防火卷簾的耐火極限不應低于本規范對所設置部位墻體的耐火極限要求。

　　當防火卷簾的耐火極限符合現行國家標準《門和卷簾的耐火試驗方法》GB/T 7633有關耐火完整性和耐火隔熱性的判定條件時，可不設置自動噴水滅火系統保護。

　　當防火卷簾的耐火極限僅符合現行國家標準《門和卷簾的耐火試驗方法》GB/T 7633有關耐火完整性的判定條件時，應設置自動噴水滅火系統保護。自動噴水滅火系統的設計應符合現行國家標準《自動噴水滅火系統設計規范》GB 50084的規定，但火災延續時間不應小于該防火卷簾的耐火極限?！緢D示3】

　　5 需在火災時自動降落的防火卷簾，應具有信號反饋的功能。

GB 50877-2014《防火卷簾、防火門、防火窗施工及驗收規范》有關規定：

　5.2.8 溫控釋放裝置的安裝位置應符合設計和產品說明書的要求。【圖示4】

　5.2.10 防火卷簾控制器安裝應符合下列規定：

　　1 防火卷簾的控制器和手動按鈕盒應分別安裝在防火卷簾內外兩側的墻壁上，當卷簾一側為無人場所時，可安裝在一側墻壁上，且應符合設計要求?？刂破骱褪謩?dòng)按鈕盒應安裝在便于識別的位置，且應標出上升、下降、停止等功能。

　　2 防火卷簾控制器及手動按鈕盒的安裝應牢固可靠，其底邊距地面高度宜為1.3m～1.5m?！緢D示5】

　　3 防火卷簾控制器的金屬件應有接地點，且接地點應有明顯的接地標志，連接地線的螺釘不應作其他緊固用。

3、圖示說明

　1）錯誤做法

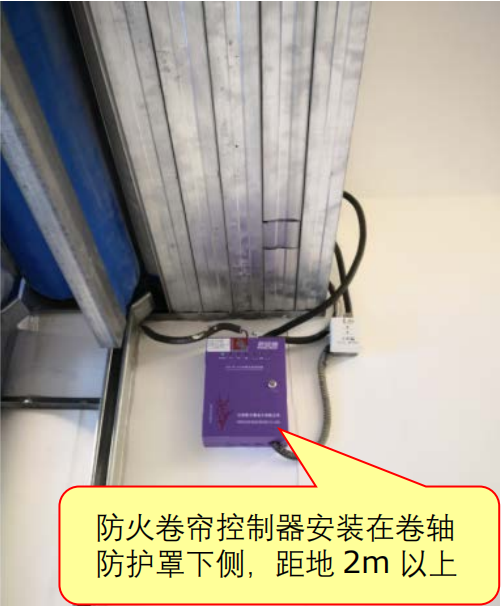

圖示1

　2）正確做法

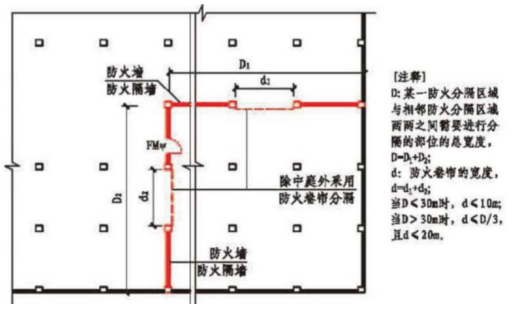

圖示2

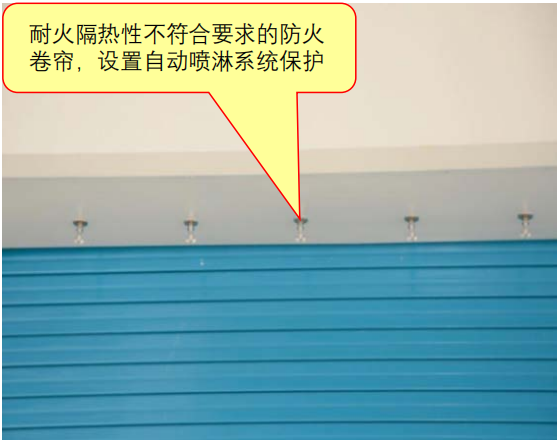

圖示3

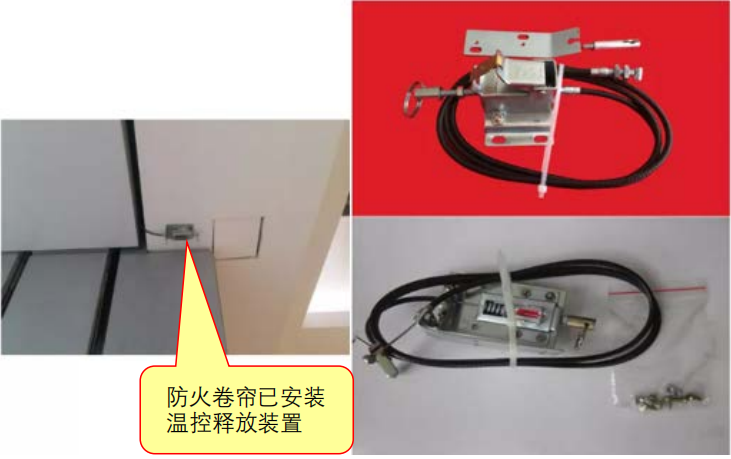

圖示4

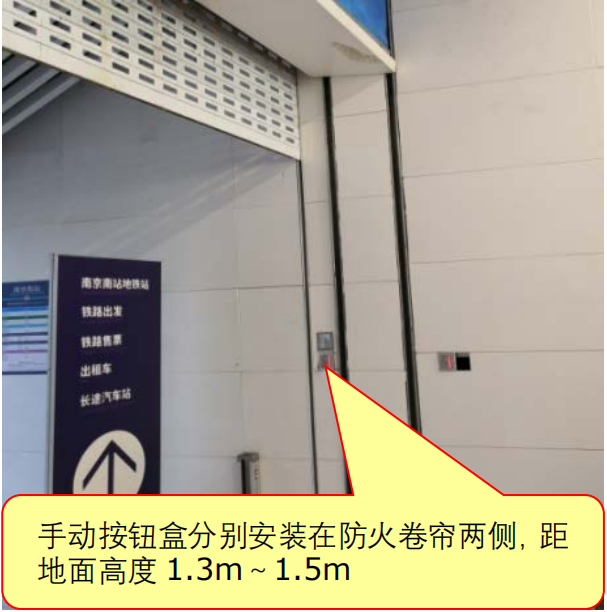

圖示5

依據：南京市建設工程消防驗收技術指南（試行）2021
