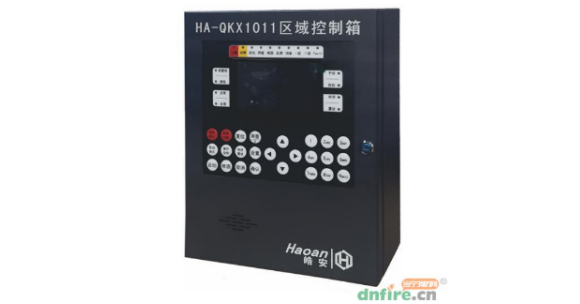

HA-QKX1011區域控制箱布線要求
皓安消防HA-QKX1011區域控制箱布線要求：
⑴ 機箱內部端子配線：所有引入線均剝開0.5mm，掛錫或接線卡后接入端子。
⑵ CAN通訊總線：
導線：銅導線截面積≥1.5mm2，耐壓≥250V，雙絞線（距離≤500m）。
電纜：銅導線截面積≥1.5mm2，耐壓≥250V，屏蔽雙絞線（距離≤1000m）。
通訊總線距離＞1000m時，應考慮加裝CAN中繼器或使用光纖傳輸。
電纜豎井（溝）內的布線要求：通訊線在電纜豎井（溝）應單獨穿管或在金屬線槽內敷設，要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于500毫米。
⑶ 裝置電源及閥電源線：
導線：銅導線截面積≥2.5mm2，耐壓≥250V。
電纜：銅導線截面積≥2.5mm2，耐壓≥250V。
現場功率負載過大時，應對線徑適當增大。
⑷ 直流24V聯動電源線：銅導線截面積≥1.5mm2，耐壓≥250V，使用雙色或編號線區分正負極性，供電導線總壓降≤3V時，應考慮增大導線截面積。
⑸ 穿管要求：CAN通訊總線應單獨穿管，嚴禁與動力線、照明線、交流線、視頻線或廣播線穿入同一管中，更不可同大功率設備電纜共橋架。
⑹ 圖像視頻線：應嚴格選用正規的視頻傳輸線SYV-75-5,傳輸距離≤300m，傳輸距離過長時，應選用視頻光端機通過光纖進行傳輸，以增加視頻傳輸?shù)姆€(wěn)定性，讓視頻更加清晰穩定。
⑺ CAN組網通訊線：
嚴格使用銅導線截面積≥1.5mm2，耐壓≥250V，屏蔽雙絞線（距離≤1000m）；距離＞1000m時，應考慮加裝CAN中繼器或使用光纖傳輸組網。
