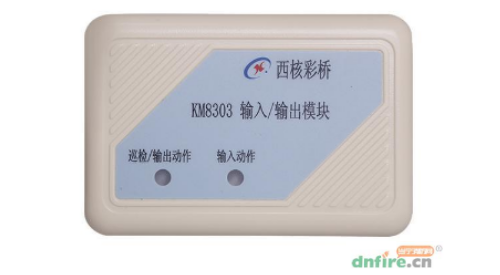

西核彩橋KM8303輸入輸出模塊接線圖
KM8303輸入輸出模塊與西核彩橋CH9000系列火災報警控制器，或CH9605多線聯動控制盤連接。用于控制器對聯動設備（如電梯、水泵、風機等）的控制和監視，以及廣播的控制，可實現背景廣播與火警廣播的切換。
KM8303輸入輸出模塊接線端子圖：

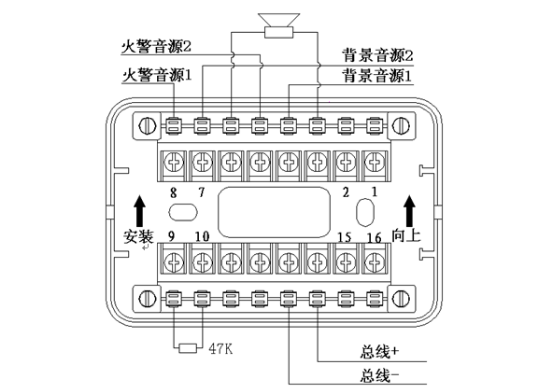

KM8303輸入輸出模塊與控制器配接控制廣播輸出接線時，將回路總線+、總線-分別接入底座總線+（14）、總線-（13）端子上，注意極性不得接反，廣播嚴格按照下圖接線。

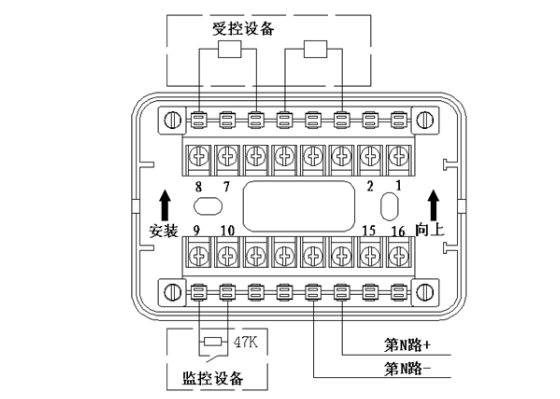

KM8303輸入輸出模塊與CH9605多線聯動控制盤連接時，第n（1-14）路+、-分別接底座總線+（14），總線-（13）端子上；COM1（3）、NC1（4）、NO1（5）和COM2（6）、NC2（7）、NO2（8）是2組繼電器觸點輸出，根據需要，分別用于外部受控設備的控制。結合實際應用情況，可將繼電器的2組觸點并聯，增加觸點容量。接線圖如下。
