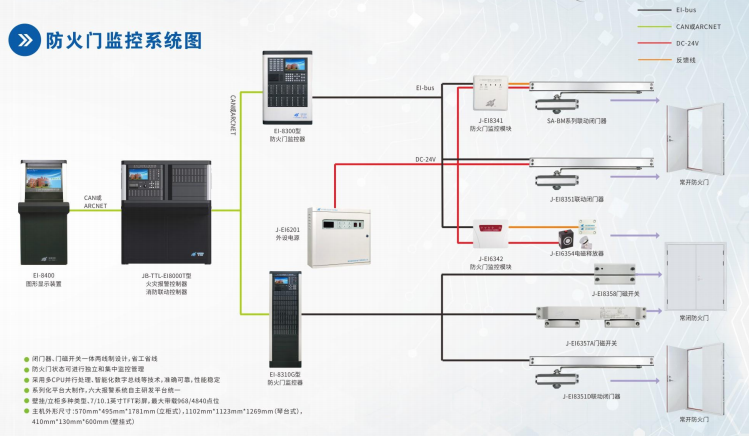

依愛消防防火門監控系統圖

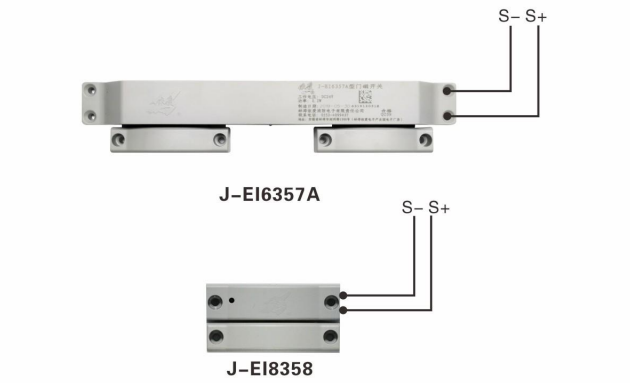

J-EI6357A、J-EI8358一體式門磁開關接線圖

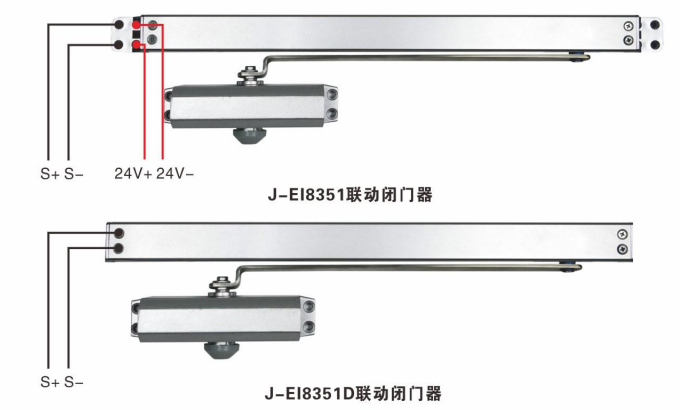

J-EI8351、J-EI8351D一體式聯動閉門器接線圖

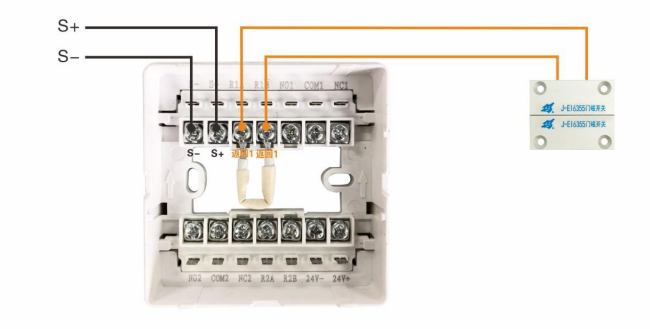

J-EI8341防火門監控模塊接門磁開關接線圖（常閉式防火門）

實際使用時請將47kΩ電阻接在設備處。

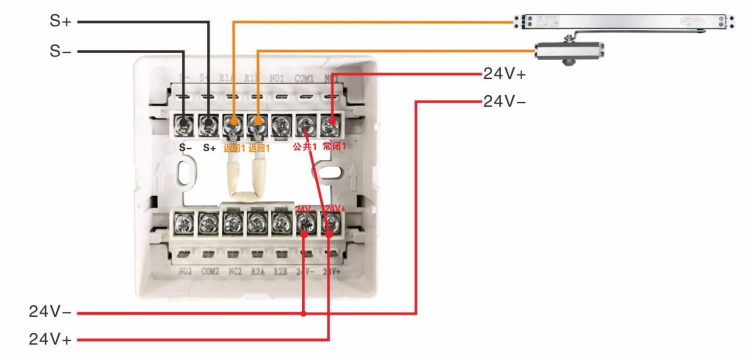

J-EI8341防火門監控模塊接聯動閉門器接線圖（常開式防火門）

實際使用時請將47kΩ電阻接在設備處。

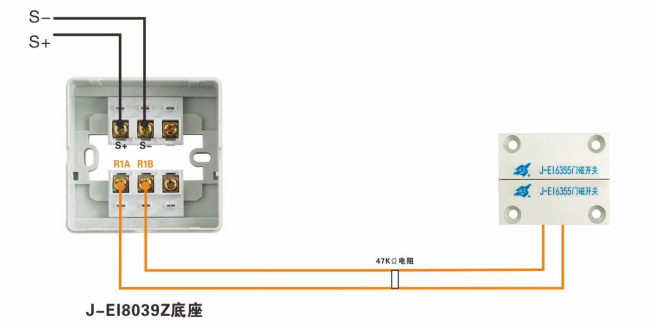

J-EI8030/N單輸入模塊接門磁開關接線圖（常閉式防火門）

實際使用時請將47kΩ電阻接在設備處。

J-EI6341防火門監控模塊接聯動閉門器接線圖（常開式防火門）

S+、S-接防火門監控器的回路總線；24V+、24V-接防火門監控器DC24V或外控電源的24V輸出。

返回1/返回1用作輸入，接聯動閉門器或電磁釋放器的反饋信號。

公共1接模塊的24V+上；公共1與24V短接后，24V-與常閉1輸出對外輸出24V。

J-EI6342型防火門監控模塊同理。

實際使用時請將47kΩ電阻接在設備處。

J-EI6341防火門監控模塊接電磁釋放器與門磁開關接線圖（常開式防火門）

實際使用時請將47kΩ電阻接在設備處。

J-EI6341防火門監控模塊接門磁開關接線圖（常閉式防火門）

實際使用時請將47kΩ電阻接在設備處。

J-EI6030N單輸入模塊接門磁開關接線圖（常閉式防火門）

實際使用時請將47kΩ電阻接在設備處。

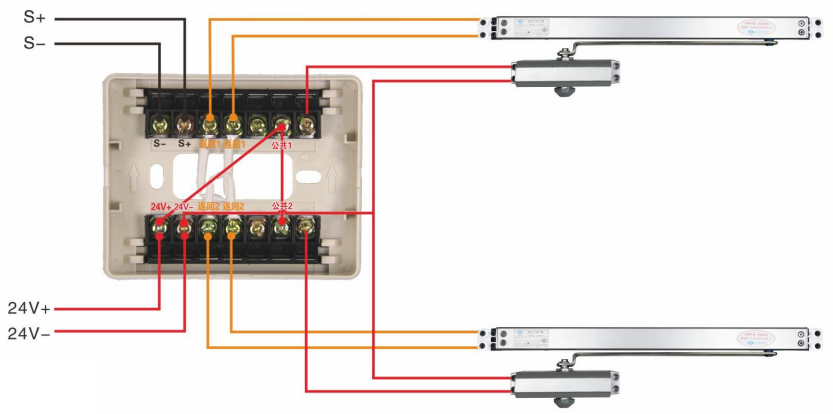

J-EI6342防火門監控模塊接聯動閉門器接線圖（常開式雙扇防火門）

實際使用時請將47kΩ電阻接在設備處。

J-EI6031雙輸入模塊接門磁開關接線圖（常閉式雙扇防火門）

實際使用時請將47kΩ電阻接在設備處。

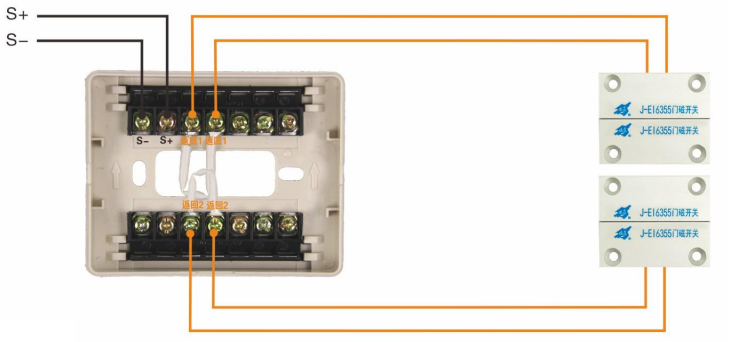

J-EI6342防火門監控模塊接門磁開關接線圖（常閉式雙扇防火門）

 實際使用時請將47kΩ電阻接在設備處。
