Rynon冉能余壓監控系統安裝接線圖

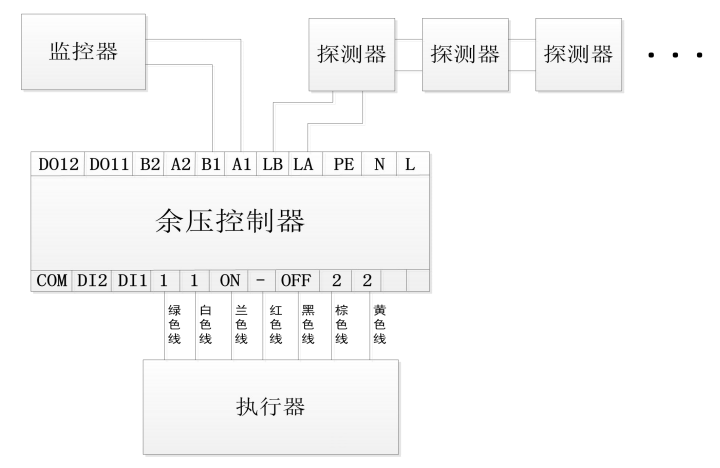

Rynon冉能余壓監控系統接線圖：

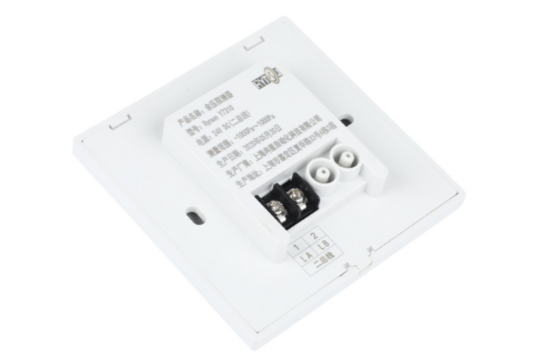

Rynon冉能余壓探測器接線圖：
余壓探測器模塊采用通用于86盒安裝方式，水平安裝孔距為60mm。探測器的工作電源為15～28VDC，請保證接線末端的電壓符合工作電源的范圍。使用橡膠軟管與低壓氣嘴相連，軟管另一端接到低壓區。（設備若安裝在低壓側，則用橡膠軟管與高壓氣嘴相連，軟管另一端接到高壓區。）
Rynon冉能余壓監控系統安裝圖：

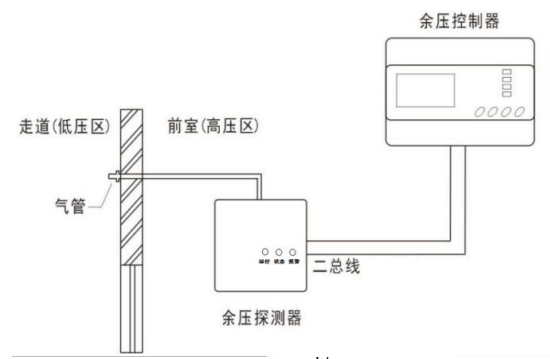

①電梯前室與過道安裝示意圖

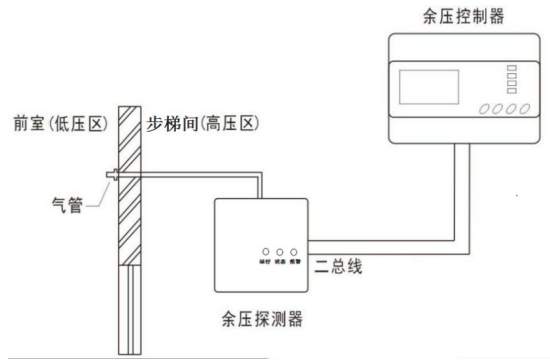

②步梯樓道與電梯前室安裝示意圖

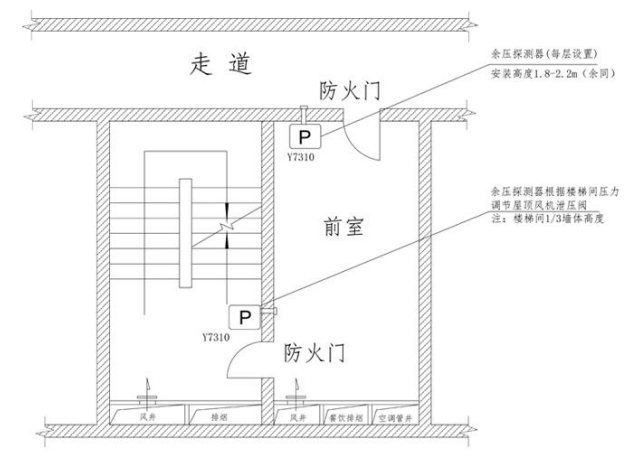

③設備布局圖
