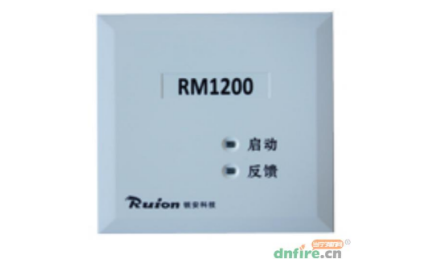

銳安科技RM1200常開防火門監控模塊用于配接非編碼電動閉門器或電磁釋放器，監控常開防火門的狀態。正常通電狀態下，保持防火門處于常開狀態，火災情況下，由防火門監控器發送啟動命令，控制常開防火門監控模塊通過非編碼電動閉門器關閉防火門。模塊可將防火門開啟、故障、關閉狀態信息反饋至防火門監控器。

銳安科技RM1200常開防火門監控模塊接線圖

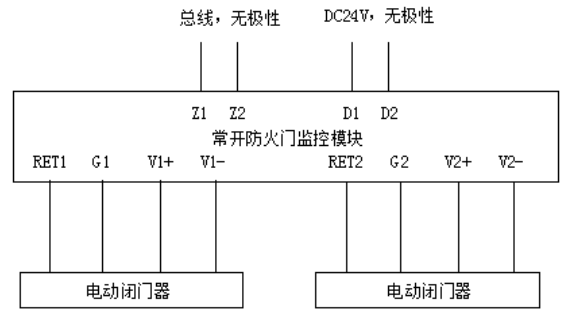

RM1200常開防火門監控模塊接線示意圖：

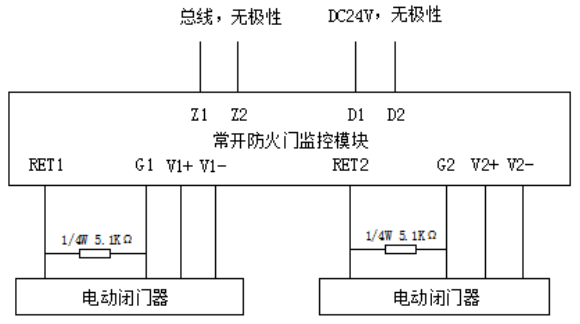

RM1200常開防火門監控模塊輸入檢線接線示意圖：

接線端子說明：

　　Z1、Z2：總線輸入接口，無極性；

　　D1、D2：DC24V輸入接口，無極性；

　　RET1、G1：輸入1信號反饋接口；

　　RET2、G2：輸入2信號反饋接口；

　　V1+、V1-：1路啟動輸出24V；

　　V2+、V2-：2路啟動輸出24V。
