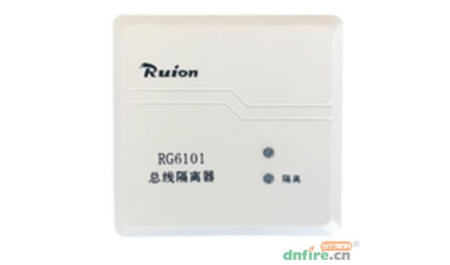

銳安科技RG6101隔離模塊接線圖
銳安科技RG6101隔離模塊用于隔離總線上發生短路部分的設備，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可自行將被隔離出去的部分重新納入系統。RG6101隔離模塊所帶設備數量不應超過32個。

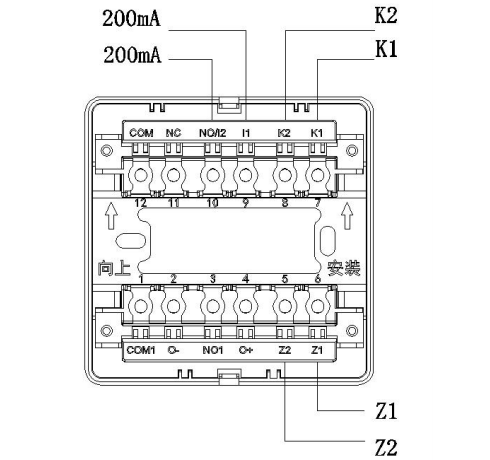

RG6101隔離模塊接線圖：
接線端子說明：
Z1(6)、Z2(5)：總線接口，無極性
K1(7)、K2(8)：總線輸出
I1、I2短接時，總線輸出的最大電流為200mA；I1、I2不短接時，總線輸出的最大電流為100mA。
