銳安科技RF1330多線輸出接口接線圖

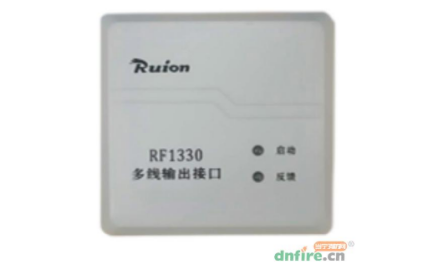

銳安科技RF1330多線輸出接口，用于火災報警控制器多線控制盤進行配套使用，具有直接啟停設備和反饋設備啟停狀態功能。
RF1330多線輸出接口接線圖：

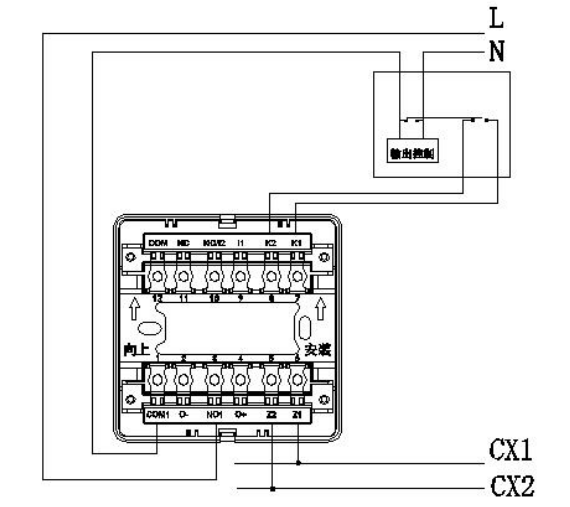

針對被啟動設備只具有啟動觸點無停動觸點并且使用間接控制啟動。

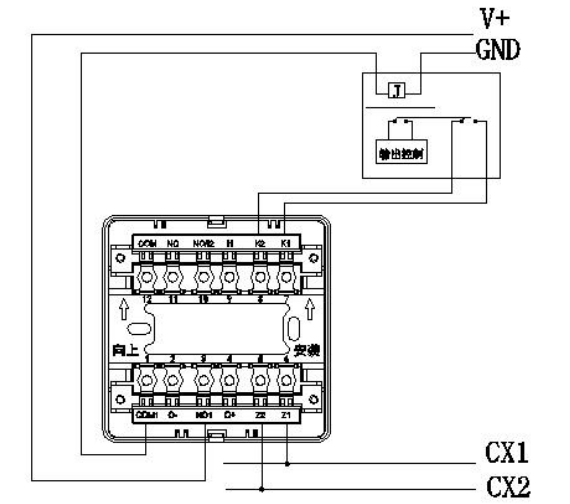

針對被啟動設備直接控制啟動。

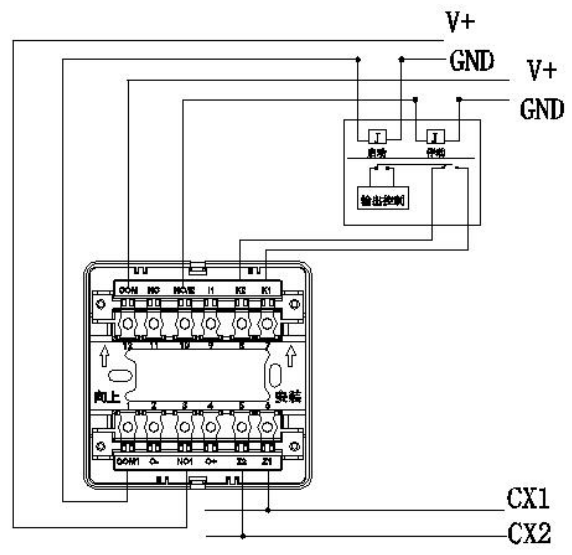

針對被啟動設備具有啟動和停動雙控制的設備并且使用間接控制啟動。
RF1330多線輸出接口接線端子說明：
1）Z1、Z2：控制接口，無極性，接多線控制盤Cn1、Cn2
2）K1、K2：輸入反饋，觸點信號
3）COM、NO：常開輸出，停動輸出接口
4）COM1、NO1：常開輸出，啟動輸出接口
