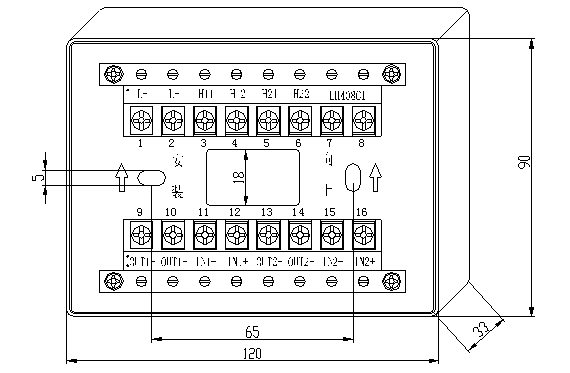

LH448C雙輸入雙輸出模塊底座（LH408C）固定牢固后按其接線端子說明正確接線，最后將LH448C按提示方向垂直插入底座并到位。

　　L+、L-：接控制器回路總線，無極性。

　　H11、H12：反饋一輸入端子。

　　H21、H22：反饋二輸入端子。

　　OUT1+、OUT1-：動作一輸出端子。

　　IN1+、IN1-：動作一電源DC24V輸入端子，IN1+接＋24V，IN1-接0V。

　　OUT2+、OUT2-：動作二輸出端子。

　　IN2+、IN2-：動作二電源DC24V輸入端子，IN2+接＋24V，IN2-接0V。

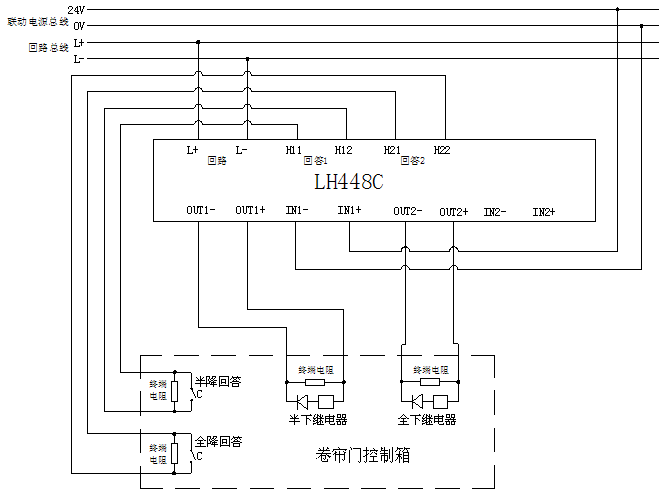

LH448C控制防火卷簾門接線方法如下圖所示：

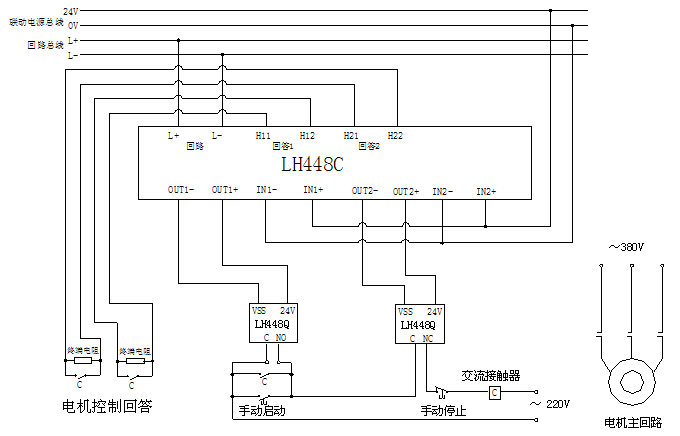

LH448C控制風機、泵類啟停接線方法如下圖所示：

　　注意：LH448C的輸出和反饋端終端電阻均應安裝在現場設備端，否則將失去斷線監測功能！
