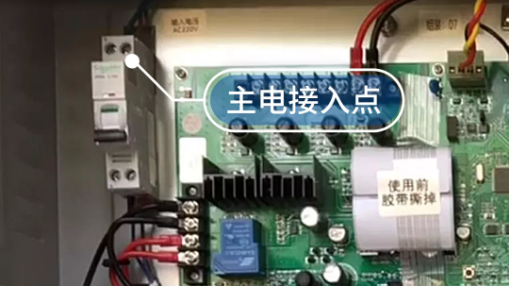

01、消防專用電源

　　首先是主電部分，這里的空氣開關上端接入消防專用交流220V電源，需要注意的是，空氣開關上標注有零火線符號，注意不要接反。

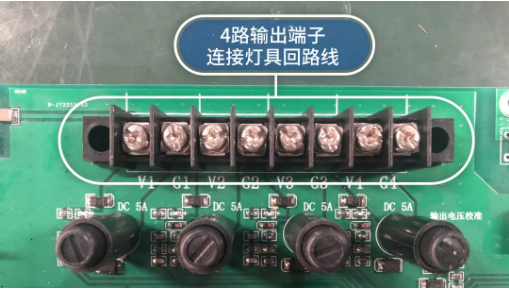

02、輸出端接線

　　這里是4路輸出端子，用來連接4條燈具回路線，回路端子不區分正負極。

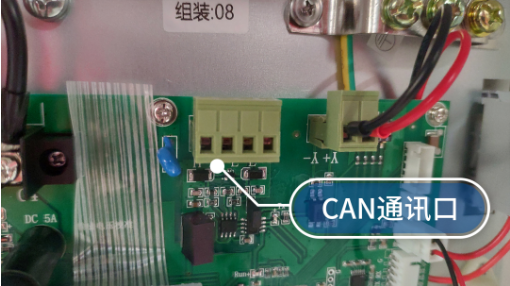

03、CAN通訊口

　　H,L表示的是CAN通訊口，這里接入從主機或其他EPS下來的通訊線，通訊線要注意極性，不能接反，需要注意的是主機與設備采用手牽手式的通訊模式。

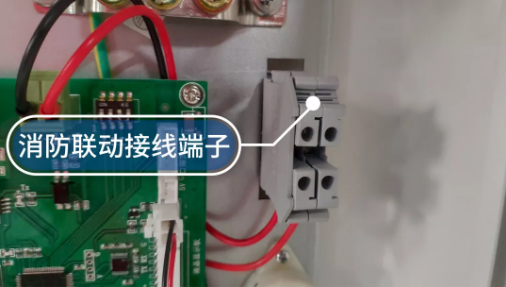

04、消防聯動

　　這里是消防聯動接線端子，沒有應急疏散控制主機且需要實現消防聯動功能的情況下接入一個常開觸點即可。

05、備電

　　電池上的紅色端子為電池正極，黑色端子為電池負極；電池正極接入保險盒下端，電池的負極接入主板的第一個端子。詳細的電池接線方法請參照電池接線圖。

06、備電檢測

　　電池上還有兩根檢測線（一般為黃綠線各一根），用來檢測單節電池電壓是否正常，檢測線接入備電檢測端子，用萬用表直流200檔，一端搭在電池輸出總負極，另一端測其中一根電池檢測線，兩端電壓為12伏的檢測線對應主板上電池檢測端子的T1，兩端電壓為24伏的檢測線對應主板上電池檢測端子的T2，注意不要接反。
