HJ-9506中繼模塊有兩款，一款是2線制，還有一款5線制，他們外觀其實也很好區分。

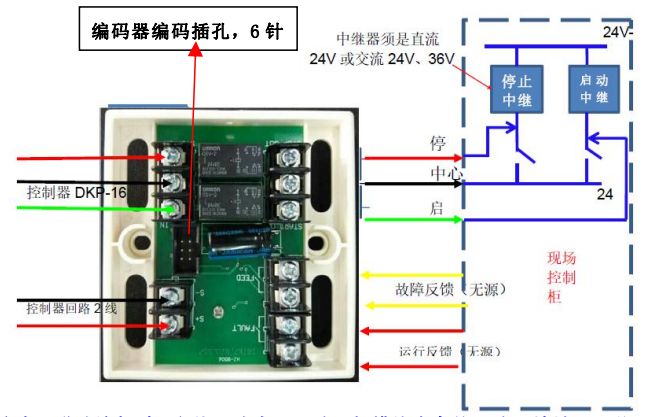

2線制HJ-9506中繼模塊接線圖：

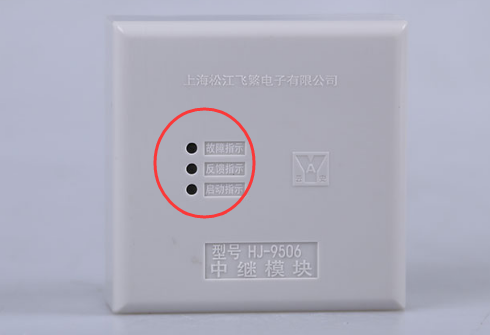

　　如上圖，有3個指示燈的是2線制多線模塊，配接DKP-16多線聯動盤。

　　將HJ-9506中繼模塊接入火災報警控制器的回路和手動直接控制裝置單元，接線規則按照上圖所示。

　　注意兩點：消防設備啟停接線端子是無源的；消防設備故障反饋和運行反饋反饋信號也是無源的，絕對不能引入“交流信號”！

　　模塊動作后，輸出動作燈常亮；消防設備運行反饋時，輸入動作燈常亮。

　　HJ-9506中繼模塊用于控制消防泵、噴淋泵和風機等重要設備；用于控制消防泵、噴淋泵和風機等重要設備的啟動與停止，并接收控制消防泵、噴淋泵和風機等重要設備的故障反饋和運行反饋信號，并通過總線信號告知火災報警控制器，反應被控消防設備的實時情況，且在火災報警控制器失電情況下，控制器上的手動直接控制裝置仍能通過模塊控制消防設備的啟動和停止。

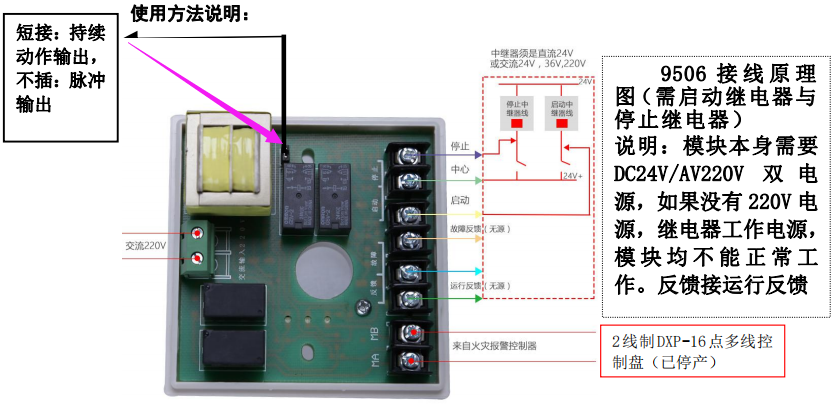

5線制HJ-9506中繼模塊接線圖：

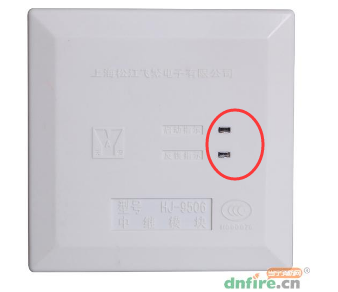

　　如上圖，有2個指示燈的是2線制多線模塊，配接DKP-16多線聯動盤。

　　注意：聯動編程時，多線回路為0回路，與模塊本身的回路號地址號無關，主機多線聯動菜單建立該模塊與0回路實際聯動點對應關系，模塊接至本機回路總線，占用回路內一個地址，類型設置為多線模塊，用電子編碼器FF-BMQ-1編碼，范圍1-252。

　　5線制多線模塊配合雙繼電器接線圖（需編碼主機建立對應關系，雙繼電器啟動及停止）。

　　同樣，消防設備啟停接線端子是無源的；消防設備故障反饋和運行反饋反饋信號也是無源的，絕對不能引入“交流信號”！
