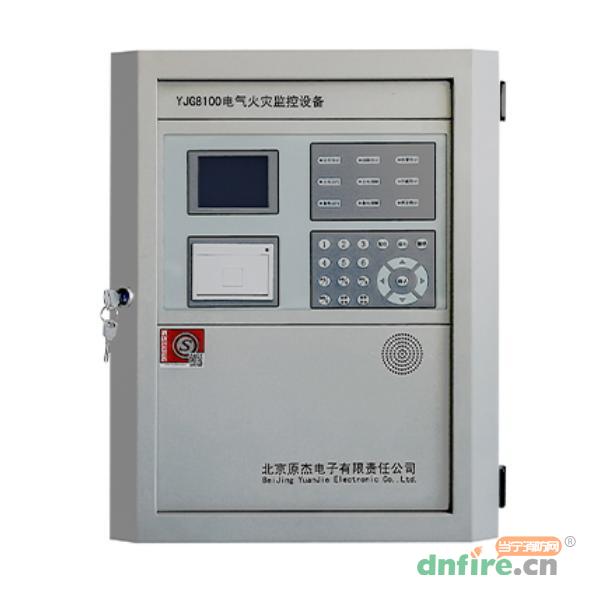

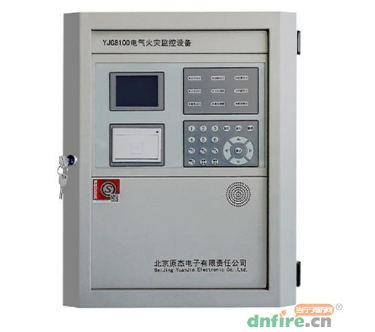

YJG8100電氣火災監控設備集報警及聯動控制于一體，主要針對中、小型電氣火災項目設計，監測配電設備的剩余電流和溫度值，屬于先期預報警系統，廣泛應用于賓館、公寓、商場、餐飲娛樂場所、工廠等。

YJG8100電氣火災監控設備系統設置操作相對也較為簡單，打開電源后，本設備電源工作綠燈長亮，運行指示燈閃亮。液晶顯示下圖內容，本設備即為正常開機。

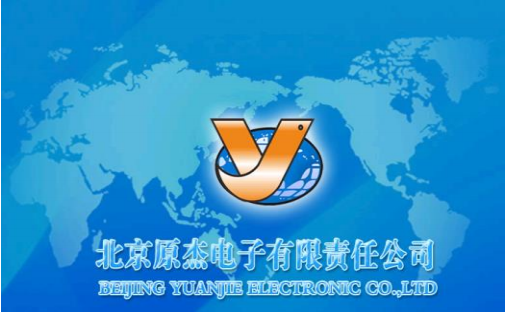

待機界面

總機菜單操作

　　在待機狀態按【菜單】鍵，液晶顯示進入功能選擇界面。如下圖所示。

　　功能選擇有7項（按下對應的數字鍵，即可進入相應設置界面）。

　　本界面20秒無操作，液晶顯示將退回到待機狀態。

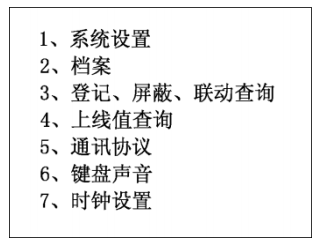

菜單界面

系統設置功能

　　在功能選擇界面按【1】鍵，液晶顯示進入到系統設置界面。如下圖所示。按“編輯”鍵，等待1s后被編輯處光標閃爍。

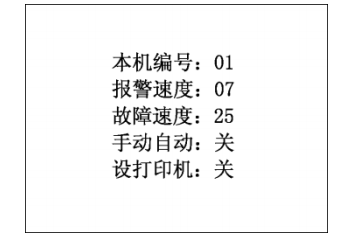

設置選擇界面

　　本機編號設置：監控設備初次使用本機編號默認為01，可通過按數字鍵在1-31之間修改，本機編號主要用于聯網。

　　報警速度設置：按“↓”鍵將光標移動報警速度處，設備出廠默認為07，可通過按數字鍵在1-12之間修改。數值越小報警速度越快。

　　故障速度設置：按“↓”鍵將光標移動故障速度處，設備出廠默認為25，可通過按數字鍵在1-50之間修改。數值越小報警速度越快。

　　手動自動設置：按“↓”鍵將光標移動手動自動處，設備出廠默認為手動，可通過按“報警查詢”鍵切換手動自動狀態。在自動狀態下有報警時，可啟動有聯動關系的輸出模塊。目前暫無此功能，可不做設置。

　　打印機設置：按“↓”鍵將光標移動設打印機處，設備出廠默認為關，可通過按“報警查詢”鍵切換開關狀態。按“確認”鍵設置完成。“退出”鍵返回上一級界面。本界面20秒無操作，液晶顯示將退回到待機狀態。
