久遠可燃?xì)怏w報警系統產品接線圖

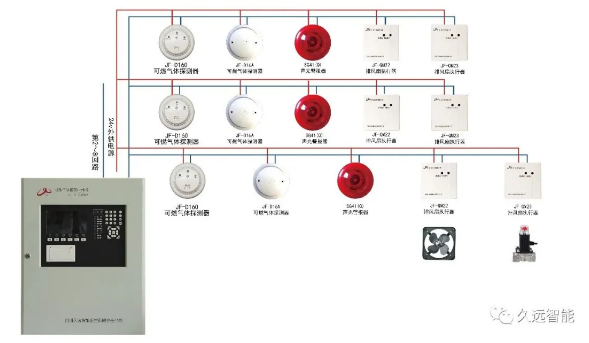

一、久遠可燃?xì)怏w報警系統示意圖
JB-TB-JF2000可燃?xì)怏w報警控制器
JB-TB-JF2000可燃?xì)怏w報警控制器設計容量為8個回路，每個回路96只探測器可擴展到200點；
配接的現場部件有探測器、聲光、信號接收器和執行器，探測器由獨立的電源箱供電，控制器將對電源箱的各種狀態進行監控；
控制器與電源箱之間采用二總線方式，簡化布線，降低布線成本；
控制器使用彩色大屏液晶顯示，具備打印機，壁掛式安裝，主電27V/5A，備電12V/8Ah電池兩節；
每個探測器的報警閥值均可單獨設置，監管報警更靈活；
模塊化設計，方便安裝使用維護；
文字注釋長度為16個漢字，方便用戶準確獲取探測區域信息；
具有控制各種風機、警報器、電磁閥等聯動功能；
具有組網功能，可與火災報警控制器組網，實現范圍更廣的氣體探測及報警系統的集中監控管理；
具有數據輸出接口，可將信息傳輸至消防控制器圖形顯示裝置和消防遠程監控系統。

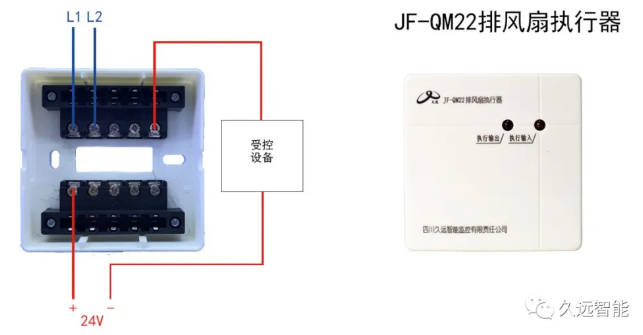

二、排風扇執行器接線圖
L1、L2：接信號二總線，24v+-：電源正負線。
通過二總線接收控制器的啟?？刂菩盘?，受控啟停的邏輯可通過軟件編程實現。
輸出動作為一對無源常開觸點，觸點容量為DC30v/2A;接到啟動指令后，常規編址下常開觸點閉合，模塊持續輸出，脈沖編址下模塊脈沖輸出，觸點間斷性閉合，斷開狀態，只有當接收到停止指令或控制器復位指令才恢復狀態。

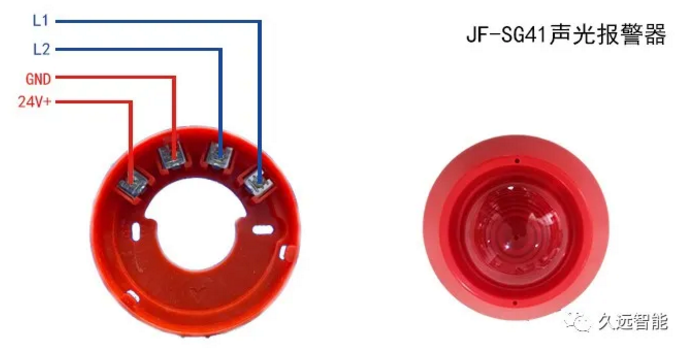

三、聲光報警器接線圖
內置微處理器。
采用SMT表面貼裝工藝。
四線制，其中一組為兩總線（無極性），另一組為電源24v和GND。
施工中對導線無特殊要求，只要導線截面積不小于1.5m㎡且不超過500m均可正常使用。

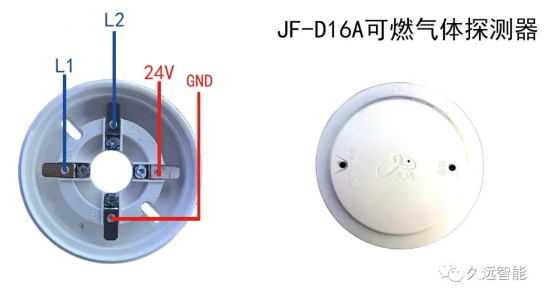

四、久遠可燃?xì)怏w探測器接線圖
可燃?xì)怏w探測器與控制器連線，包括24v+，GND，L1,L2共四根。
探測器的安裝應根據氣源使用的具體情況分析決定，但要遵循以下原：
?。?）探測器應與燃?xì)庠窗惭b在同一房間內。
?。?）探測器安裝位置距氣體燃燒點及排風口的水平距離均應大于等于0.5m。
?。?）探測器應安裝在天花板（頂棚）上。
