賦安消防設備電源監控產品接線圖

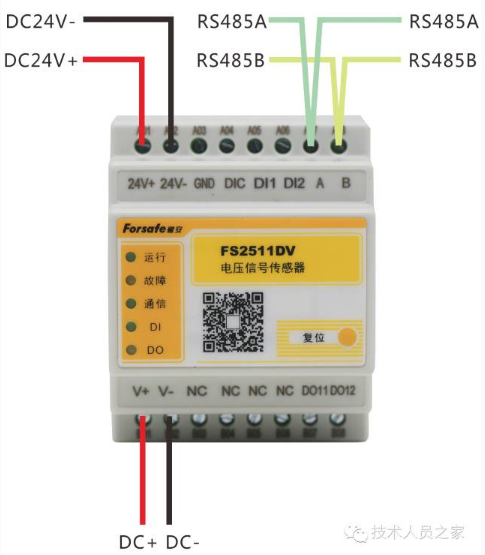

1、FS2511DV電壓信號傳感器接線圖
單回路直流電壓監測；V+接正極，V-接負極

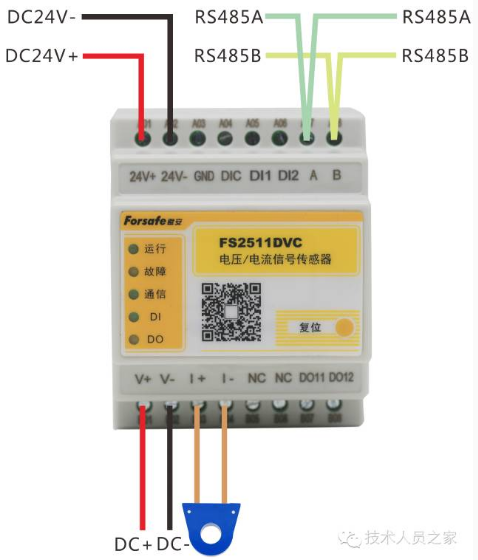

2、FS2511DVC電壓/電流信號傳感器接線圖
單回路直流電壓、電流監測；
V+接正極，V-接負極；
I+、I-接直流電流互感器；
待測電源正線穿過直流電流互感器

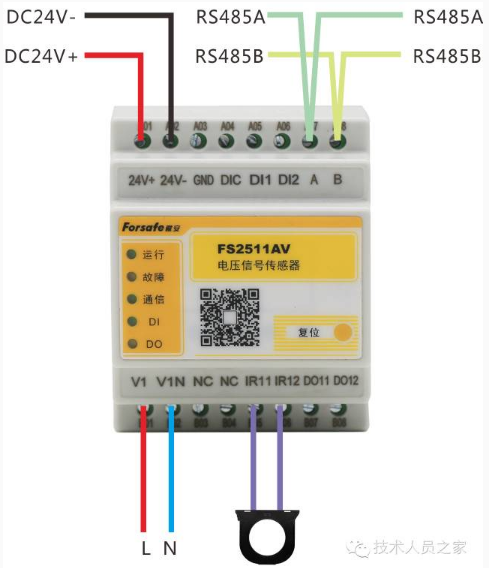

3、FS2511AV電壓信號傳感器接線圖
單回路交流電壓監測；
V1接相線，V1N接零線；
需測剩余電流時，IR11、IR12接剩余電流互感器，相線和零線同向穿過剩余電流互感器

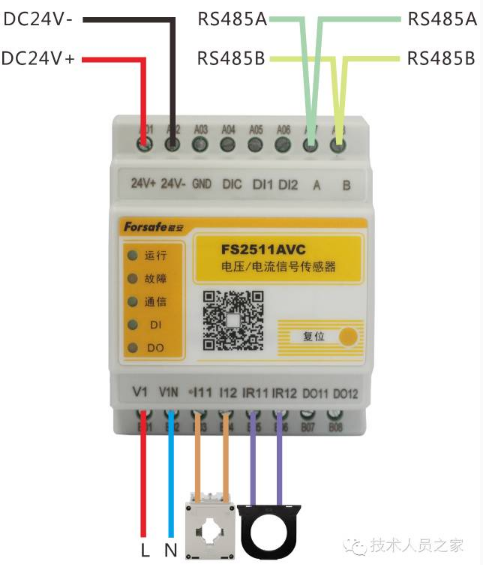

4、FS2511AVC電壓/電流信號傳感器接線圖
單回路交流電壓、電流監測；
V1接相線，V1N接零線；
I11、I12接交流電流互感器，相線穿過互感器；
需測剩余電流時，IR11、IR12接剩余電流互感器，相線和零線同向穿過剩余電流互感器

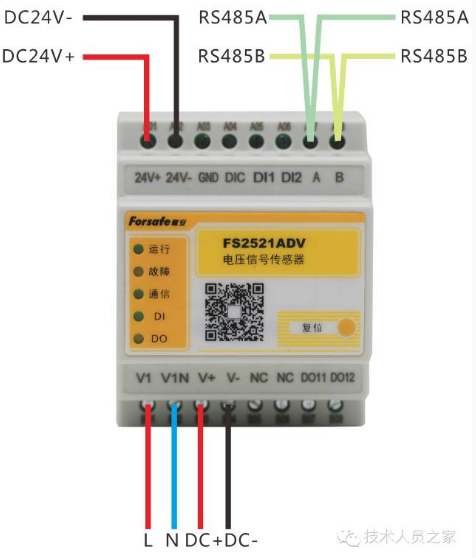

5、FS2521ADV電壓信號傳感器接線圖
雙回路交、直流電壓監測；
V1接相線，V1N接零線；
V+接待測直流電源正線、V-接待測直流電源負線；

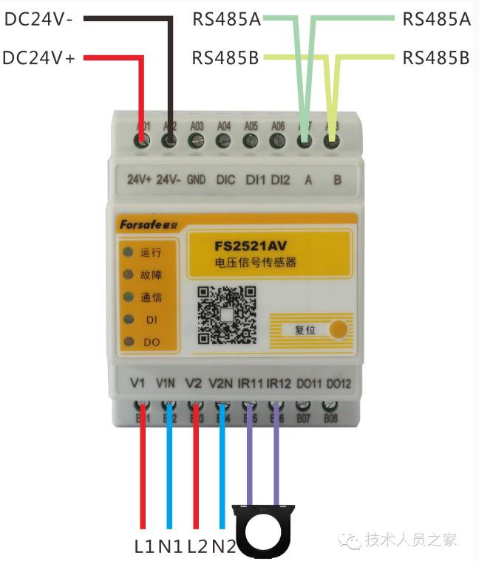

6、FS2521AV電壓信號傳感器接線圖
雙回路交流電壓監測；
V1接第一路相線，V1N接第一路零線；
V2接第二路相線，V2N接第二路零線；
需測剩余電流時，IR11、IR12接剩余電流互感器，相線和零線同向穿過剩余電流互感器

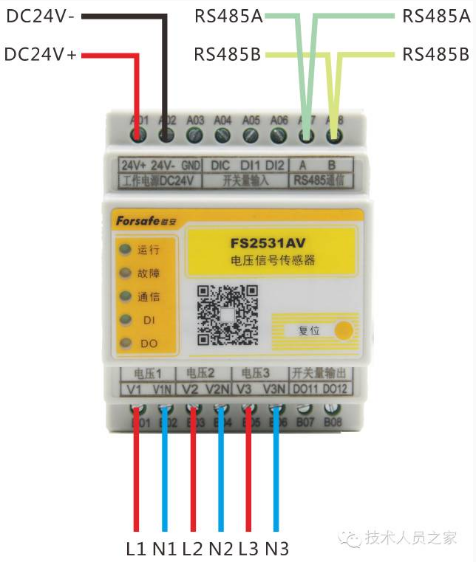

7、FS2531AV電壓信號傳感器接線圖
三回路交流電壓監測；
V1接第一路相線，V1N接第一路零線；
V2接第二路相線，V2N接第二路零線；以此類推

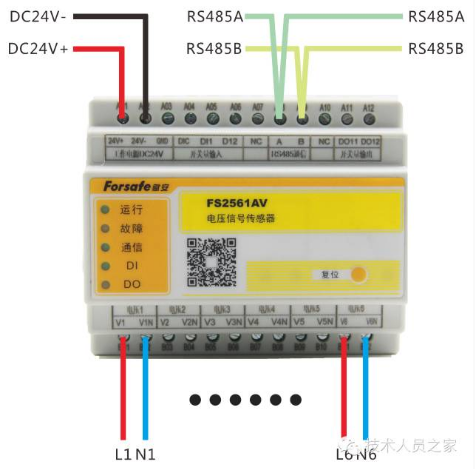

8、FS2561AV電壓信號傳感器接線圖
六回路交流電壓監測；
V1接第一路相線，V1N接第一路零線；
V2接第二路相線，V2N接第二路零線；以此類推

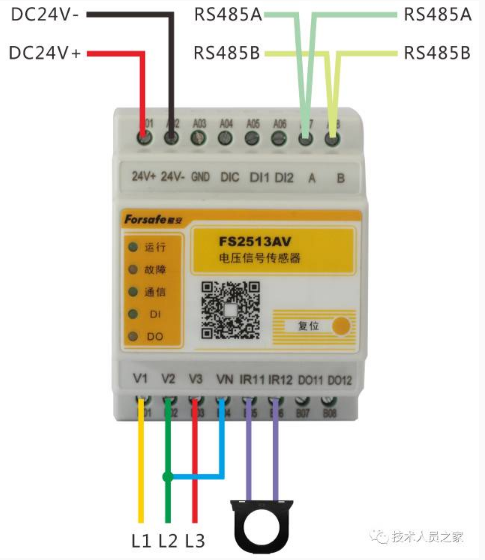

9、FS2513AV電壓信號傳感器（三相三線）接線圖
單回路三相三線電壓監測；
V1接相線L1，V2接相線L2，V3接相線L3，VN接L2；
需測剩余電流時，IR11、IR12接剩余電流互感器，相線和零線同向穿過剩余電流互感器

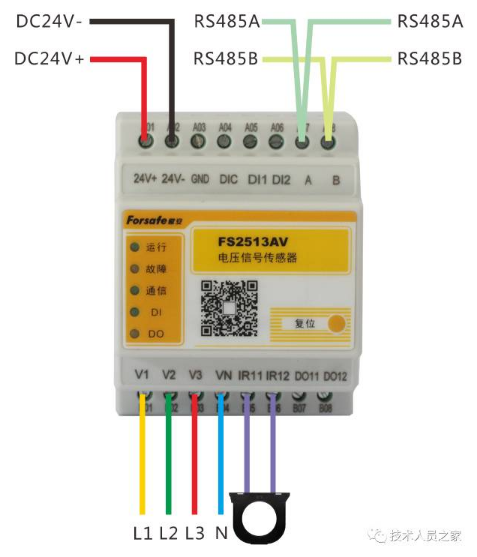

10、FS2513AV電壓信號傳感器（三相四線）接線圖
單回路三相四線電壓監測；
V1接相線L1，V2接相線L2，V3接相線L3，VN接零線；
需測剩余電流時，IR11、IR12接剩余電流互感器，相線和零線同向穿過剩余電流互感器

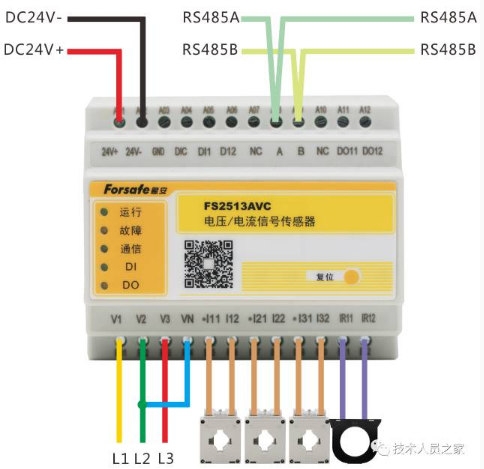

11、FS2513AVC電壓信號傳感器（三相三線）接線圖
單回路三相三線電壓監測；
V1接相線L1，V2接相線L2，V3接相線L3，VN接L2；
I11、I12測L1的電流，接L1的交流電流互感器，L1穿過互感器；
I21、I22測L2的電流，接L2的交流電流互感器，L2穿過互感器；
I31、I32測L3的電流，接L3的交流電流互感器，L3穿過互感器；
需測剩余電流時，IR11、IR12接剩余電流互感器，相線和零線同向穿過剩余電流互感器

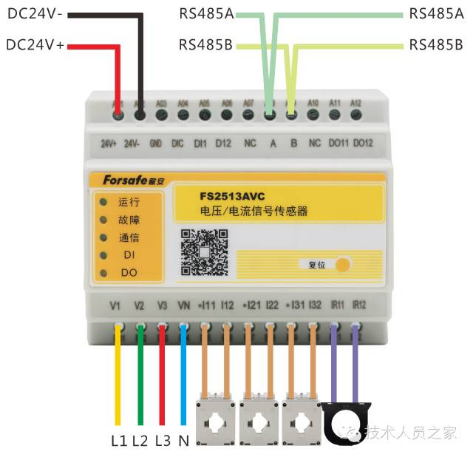

12、FS2513AVC電壓/電流信號傳感器（三相四線）接線圖
單回路三相四線電壓、電流監測；
V1接相線L1，V2接相線L2，V3接相線L3，VN接零線；
I11、I12測L1的電流，接L1的交流電流互感器，L1穿過互感器；
I21、I22測L2的電流，接L2的交流電流互感器，L2穿過互感器；
I31、I32測L3的電流，接L3的交流電流互感器，L3穿過互感器；
需測剩余電流時，IR11、IR12接剩余電流互感器，相線和零線同向穿過剩余電流互感器

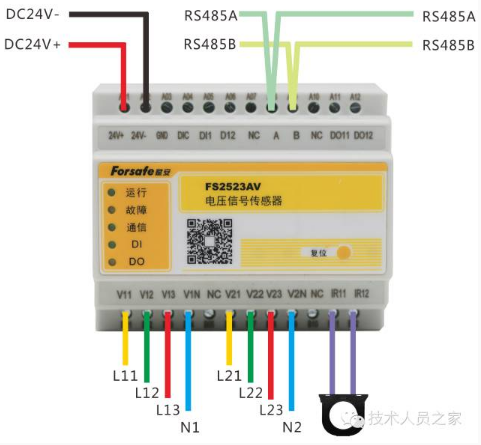

13、FS2523AV電壓信號傳感器接線圖
雙回路三相四線交流電壓監測；
V11接相線L11，V12接相線L12，V13接相線L13，V1N接零線；
V21接相線L21，V22接相線L22，V23接相線L23，V2N接零線；
需測剩余電流時，IR11、IR12接剩余電流互感器，相線和零線同向穿過剩余電流互感器

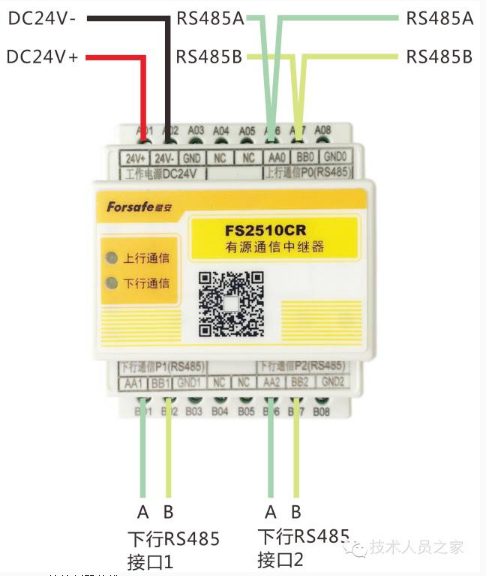

14、FS2510CR有源通信中繼器接線圖
AA0、BB0接控制器總線；
AA1、BB1和AA2、BB2為中繼RS485，接信號傳感器。
GND0接地，GND1、GND2接屏蔽雙絞線的屏蔽層
15、接線注意事項
◎RS485接線采用手拉手連接方式，禁止T型，魚骨型等接線；
◎直流電流互感器，需要加DC24V電源；
◎交流電流互感器二次側N線請保持柜內一點接地；
◎未盡之處請參照設計圖冊以及各產品的快速安裝說明書。
