聯縱消防水炮安裝系統圖（5L、10L小炮）
消防水炮安裝如果是第一次做，的確有些難度，消防水炮既含消防電也含消防水，而且接觸的頻率要相對較低些。

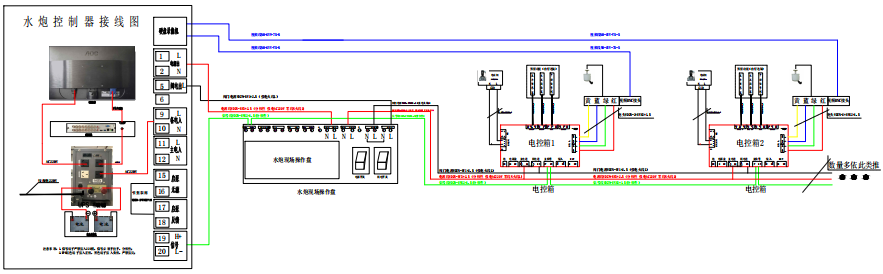

先來張聯縱小炮的消防水炮安裝系統圖，整張感受下
看起來是蠻復雜的，下面針對部分進行放大，便于大家參照使用

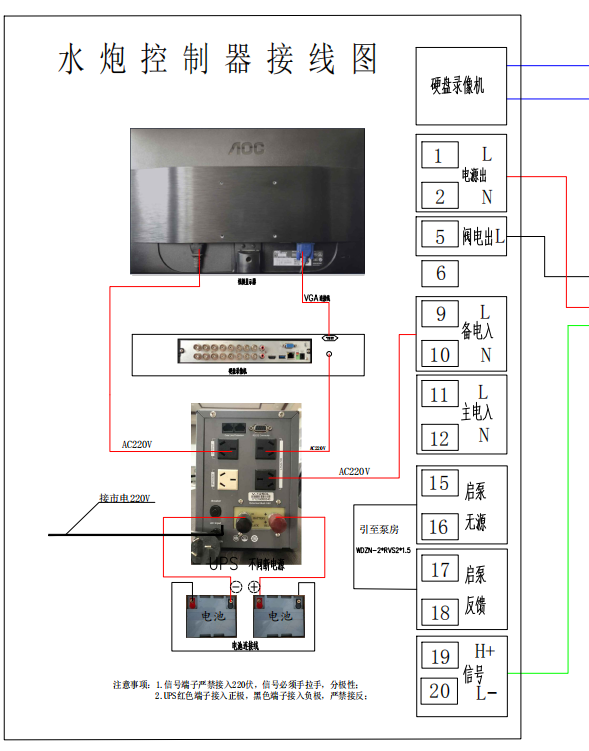

消防水炮控制器接線圖：

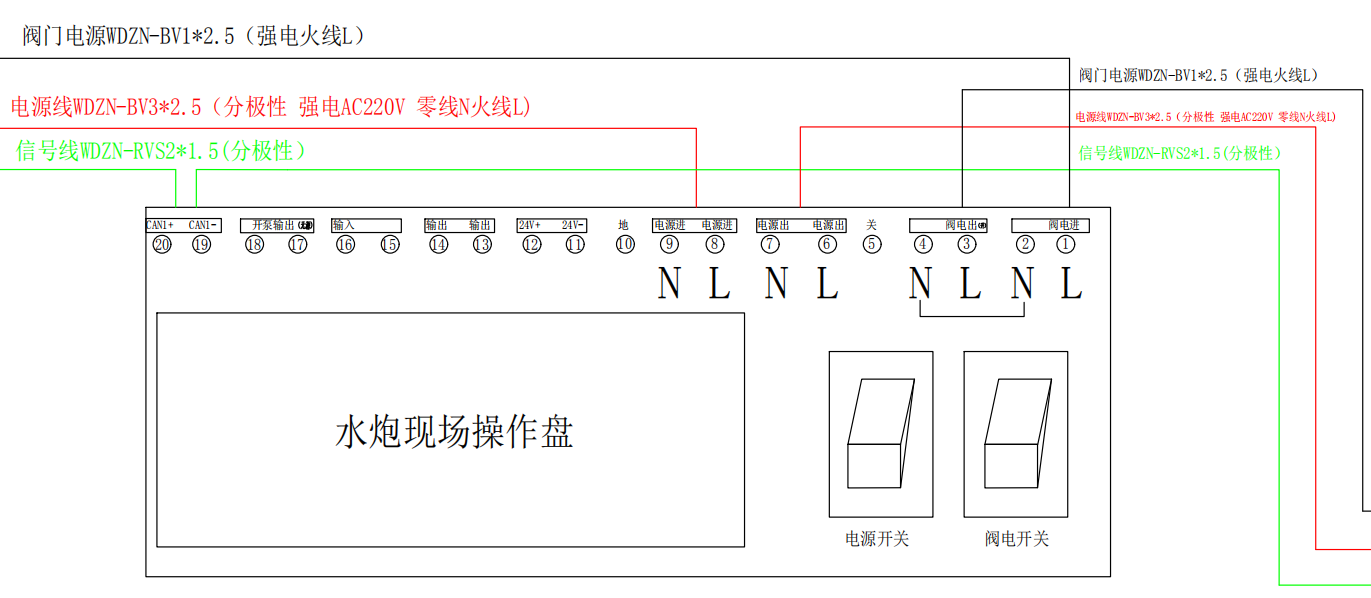

消防水炮現場操作盤接線圖：

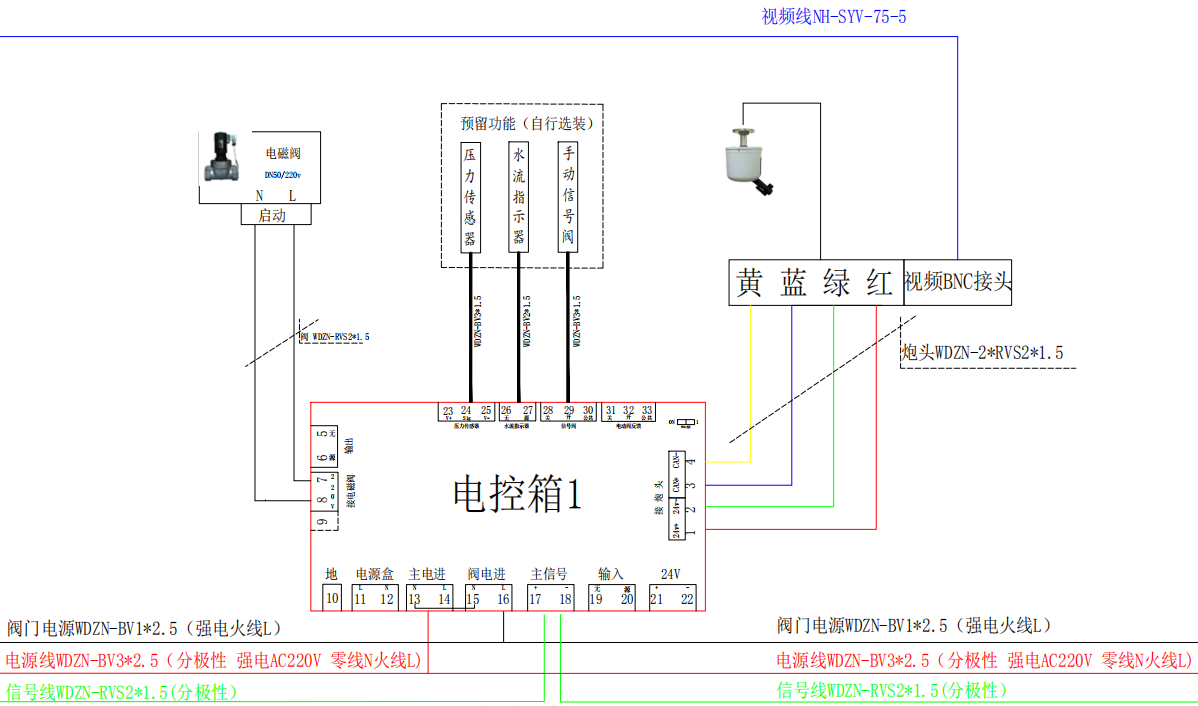

電控箱及消防水炮接線圖：
聯縱消防水炮安裝系統圖3+1布線特別說明：
1.每超過32臺，增加信號線、電源線，閥門電源線回路，主機增加回路板；
2.信號線、電源線，閥門電源線全部分清極性，接入對應的端子位置，嚴禁接反；
3.三組總線應先接本區現場操作盤CAN，CAN出再依次接水炮，再接下一區操作盤CAN；
4.信號線必須遵循手拉手一進一出的布線方式，分極性；本區的盤到炮必須手拉手，末端電阻到ON；
5.視頻線為點對點，每路直接拉至主機；如距離超過300米，建議使用光纖+光端機傳輸。
注意事項：
1.電源線AC220V電源必須分清零線火線，按極性接入對應的端子；
2.閥門電源只需一根火線L，接入對應端子；
3.信號線必須分清正負極，按極性接入對應的端子；
4.水炮安裝距四周障礙物或者墻壁最少50CM；
5.水炮法蘭處此線朝墻安裝；
6.視頻線通過BNC頭直接接水炮；
7.電控箱應安裝在炮頭附近方便檢修的地方或者距地1.5米；
8.水炮現場操作盤安裝在靠近安全出口距地1.5米；
9.炮殼正下方有紫外傳感器要輕拿、輕放；
10.水炮自帶電纜預留一定長度使其自身旋轉一圈，操作盤火警輸入接12、16端子。
