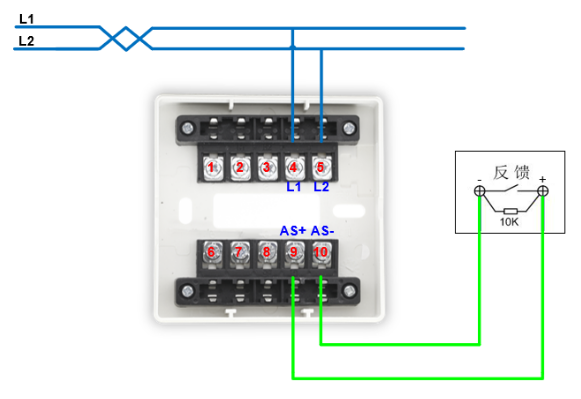

JBF5131輸入模塊（閉合反饋）接線圖

　　這種是最常見的接線方法，如壓力開關、水流指示器等都是這種接法。設備動作后，反饋端原來常開變?yōu)槌ｉ]，常閉信號傳遞給輸入模塊。

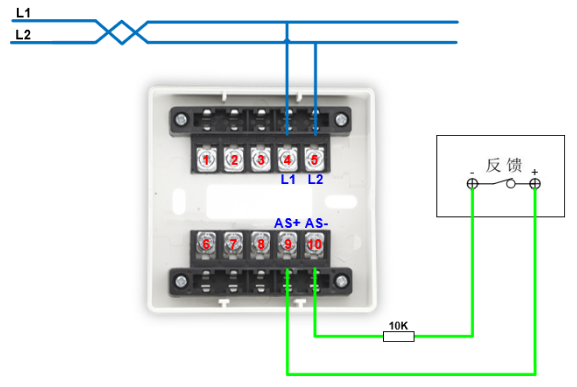

JBF5131輸入模塊（斷開反饋）接線圖

　　這種接法也是存在的，如設備故障反饋信號。設備正常是故障端觸點是常閉的，發生故障，故障觸點常閉變?yōu)槌ｉ_。需要注意這里的電阻不是并聯在接線端子上的，而是串聯的方式。
