一、目前市場上總線技術（產品）存在的不足

　　現場總線是近年來迅速發展起來的一種工業數據總線，它主要解決工業現場的智能化儀器儀表、控制器、執行機構等現場設備間的數字通信以及這些現場控制設備和高級控制系統之間的信息傳遞問題。國內現有的火災報警產品也是用這種工業總線，但目前總線技術（產品）還有如下缺點：

　?、倏偩€保護差?；芈房偩€只有短路保護而沒有斷路保護。短路保護是將回路總線上的現場單元分段，每段之間安裝一個總線隔離器，當總線的兩根線在某一處短路時，短路點前面最近一個隔離器跳開，切斷該隔離器后面的所有現場單元，只確保其前面的現場單元繼續工作。當總線在某一處斷路時，也只有斷點前面的現場單元能繼續工作。如果短路斷路點靠前，甚至根部故障，保護的現場單元很少甚至不保護。

　?、谑謩?dòng)編址。在現場單元安裝之前必須根據安裝位置圖預先給予分配地址編碼。用撥碼開關對現場單元的編址是靠人工手動撥碼實現的；用電子編碼方式編址，需借助于電子編碼器這一額外的設備，人工操作完成。這二者都是在現場單元安裝之前一個一個單獨手動編址，安裝調試人員的手工工作量相當大，容易編錯或裝錯，且一旦錯誤，則很難找出。

　　③輪巡通信?；芈房偩€為半雙工異步串行通信總線，回路卡和現場單元的通信只能采取輪巡方式。回路卡按照現場單元的地址順序，一個接一個地去查詢。這樣大大降低了通訊的效率。各個廠家為了能夠提高通訊效率或滿足國家標準，只能一味地提高通信頻率。通信頻率越高，信號越容易失真，反而造成通信不可靠。

二、西安凡厄拉姆電子有限公司自主研發的AHGBUS環路通訊總線有針對性地解決上述總線技術在火災報警產品中應用中存在的問題，具體的技術解決方案是：

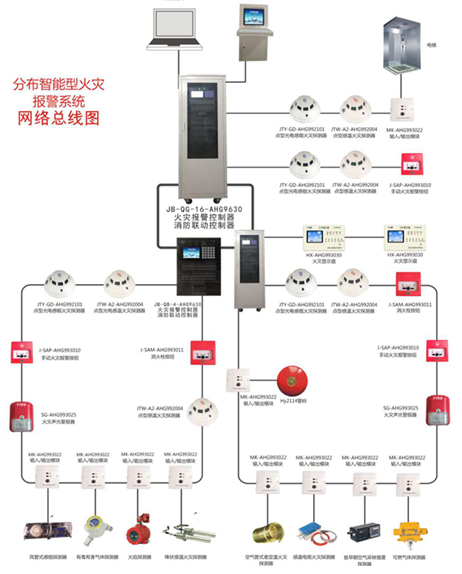

　?、侪h(huán)路雙端供電。由于總線采用環型網結構，當總線上某一點發生短路斷路故障時，環路卡會雙端供電，確保大部分現場單元仍能工作。正常情況下，環路卡從首端供電，當某一點發生斷路時，環路卡改為雙端供電，所有現場單元的工作不會受到影響；當某一點發生短路時，短路點兩端最近的兩個隔離器跳開，僅切斷這兩個隔離器中間的現場單元，環路卡改為雙端供電，其它單元不受影響。

　?、谧詣?dòng)拓?fù)渚幹贰，F(xiàn)場單元安裝之前不需要預先分配地址編碼，只要按照類型任意去安裝。某個環路的所有現場單元安裝完后，控制器會自動識別該環路總線的網絡結構，自動登記各個現場單元的類型，并按照各單元在總線網絡結構中所處的實際位置，給每個單元分配一個代表其位置的地址碼，根本不需要人工去編碼，大大地減少了安裝調試人員的工作量，且不容易產生編碼或安裝錯誤。換句話說，環形總線線路中現場單元采用“一進一出”拓?fù)浣Y(jié)構的方式連接，這種結構方式利于現場單元識別，確定了拓?fù)浣Y(jié)構，現場單元的布線順序在報警控制器上面就可以清晰顯示出來。

　　西安凡厄拉姆公司火災報警控制系統除現場可以環形布線外，還可以樹形布線、環形+樹形布線。所謂環形+樹形布線就是指在現場環形布線的基礎上可以在任意點上出分支，并可以支上出支。所有布線方式均可以實現拓?fù)浣Y(jié)構識別。

　?、蹚V播通信。雖然環路總線仍然為半雙工異步串行通信總線，但不采用輪巡通信方式，而采用廣播通信。環路卡不是按照現場單元的地址順序，一個接一個地去查詢，而是同時向環路總線上的所有單元發一個廣播群呼命令，收到命令的所有單元，都“同時”向環路卡進行響應，環路卡即可判斷出有哪些單元有新的事件發生，然后再單獨詢問該單元發生了什么事件。廣播通信不但響應速度快，而且不必要采用過高的通信頻率，通信可靠性高。

　　AHGBUS環路總線在凡厄拉姆公司火災報警系統/產品中的應用有益效果明顯：提高了總線保護的強度，使得總線中故障部位不會影響非故障部位的正常工作；全自動拓?fù)渚幹罚F(xiàn)場接線順序一目了然，大大地減少了安裝調試人員的工作量，提高了安裝調試人員的工作效率；廣播通信，降低現場功耗，大大地提高了通信的效率，可使現場單元或設備做出快速的報警或響應。

三、凡厄拉姆公司火災報警系統（產品）替代進口，是行業發展的方向

　　環形總線產品的發展越來越值得信賴。因?yàn)榄h(huán)形總線的優勢顯而易見，所以在歐洲、北美、南美等市場，目前只接受環形總顯得消防報警系統，會明確提出火災報警控制器必須提供環形總線接口。

　　在國內以樹形總線為主的市場上，大型酒店、商業、機場候機樓、高鐵站等火災危險性較大、對火災自動報警系統可靠性要求較高的場所，越來越多的采用環形總線報警系統。譬如喜達屋酒店集團在中國的酒店消防報警系統就明確的要求使用環形總線產品。公安部《建筑高度大于250米民用建筑防火設計加強性技術要求（試行）》（公消〔2018〕57），第二十三條也明確提出，火災自動報警系統的消防聯動控制總線應采用環形結構。因此我國建筑高度＞250m的民用建筑，也必須采用環形總線接線形式。

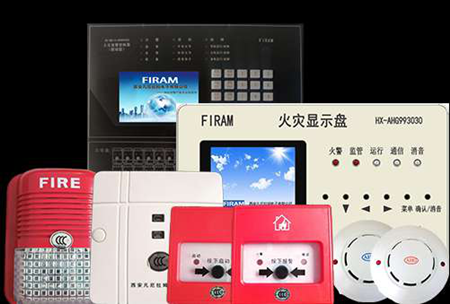

　　凡厄拉姆公司自有AHGBUS總線通信技術，隨著國內消防報警產品市場不斷提高的需求，在AHG9600系列產品的基礎上公司研發團隊不斷創新、鉆研技術，歷經三年時間研發出AHG9630智能火災報警系統產品，產品問世后填補了國產消防報警系統產品的空白，對標高端進口產品。AHGBUS9630環形通訊總線火災報警系統產品市場定位國內一流產品，產品性價比高。生產上市以來得到了眾多客戶的肯定，通過在公路隧道的惡劣環境中應用，進一步檢驗了產品現場適用性強、運行穩定靠的優勢，替代了大量的進口產品；本產品可廣泛用于國家重大項目政府機構、隧道、城市管廊、學校、酒店、醫院、機場、車站、通訊行業、電力行業、廠礦企業、建筑地產行業、大型的商業綜合體等行業領域。
