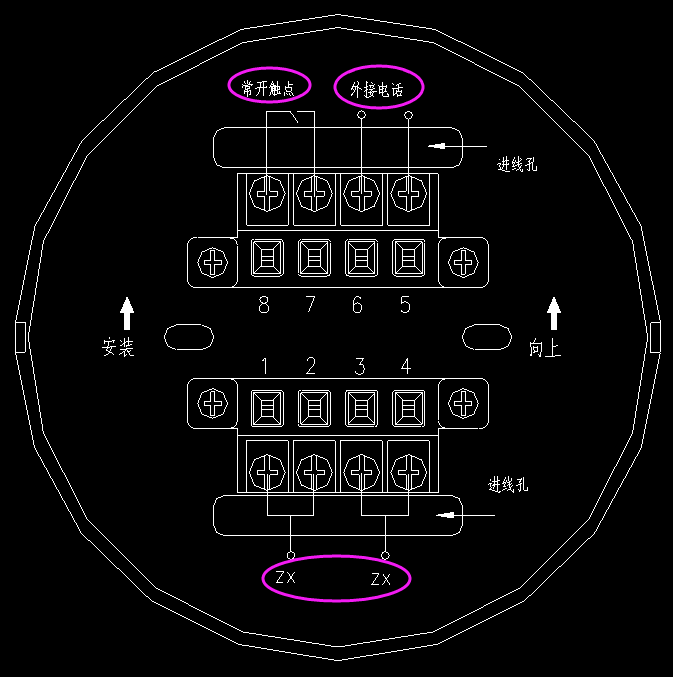

1、JSA-M-OA510作為智能按鈕時

　　(1)1,3或2,4端子接控制器信號兩總線，不分極性

　　(2)7,8端子為一組常開觸點，按下手報后7,8兩端閉合

　　(3)5,6端子為外接電話



2、JSA-M-OA510作為普通按鈕時

　　(1)不用接總線

　　(2)7端接輸入模塊(雙輸入模塊)的A1(A1或A2)端,8端接輸入模塊(雙輸入模塊)的B1(B1或B2)端

　　(3)5,6端子為外接電話

3、注意事項

　　1、安裝完成后手動火災報警按鈕盒蓋必須可靠地卡在在手報底座上。

　　2、接線時導線應使用冷壓接線端子或做鍍錫處理，不可隨意纏繞。

　　3、接完線后進線孔應使用密封膏或密封膠封堵。
