ODZ5004A底座，適用于奧瑞那OT502、OT503火災探測器的安裝及接線。具有接線方便、外形美觀、降低工程施工周期的優點。

ODZ5004A底座特點

　　1.清晰的安裝和接線端子標識。

　　2.獨特的卡槽設計，安裝后的探測器牢固可靠。

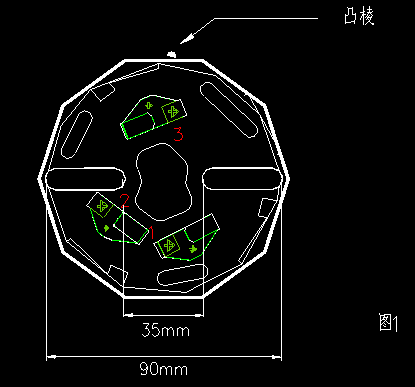

ODZ5004A底座安裝

　　1.預埋盒可采用86H50型標準預埋盒或其它孔距為40～85的預埋盒。

　　2.火災探測器底部側面和底座側面各有一凸棱,底座上有一卡槽,安裝時先將探測器凸棱對準底座旁的凸棱，逆時針約20度，待探測器底部的卡鉤進入底座卡槽中，最后用力順時針旋轉探測器直至探測器凸棱和底座凸棱對齊為止。

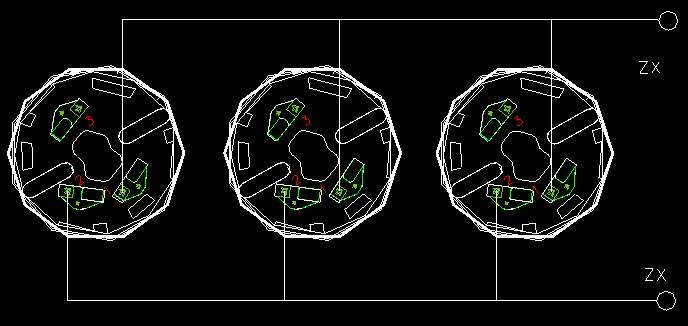

ODZ5004A底座接線圖

　　1.OT502、OT503配套使用時，底座上1和2分別接火災報警控制器的二總線（不分極性）見上圖。

　　2.導線的長度應以總電阻＜52Ω為限，否則應增大導線的線徑。

注意事項

　　1.底座的接線端子在連接總線時應使用冷壓接線端子或線頭鍍錫，不可隨意纏繞，避免線頭接觸不良和長期工作氧化后造成接觸不良。

　　2.屋頂?shù)拇┚€孔在裝入底座后使用密封膏或密封膠封堵，防止穿線管中或建筑內的積水流入探測器。
