利達消防二線制產品接線圖來了
二線制火災自動報警系統，將信號線和電源線合二為一，接線時只需二芯信號線，節省了線纜、管材成本，降低了施工成本；另外還可以減少電源線的干擾，使得火災自動報警系統設計、施工、維護更加高效、方便，成本更低。下面是利達消防二線制專用產品的接線圖大全，供大家參考使用。
利達消防二線制模塊類

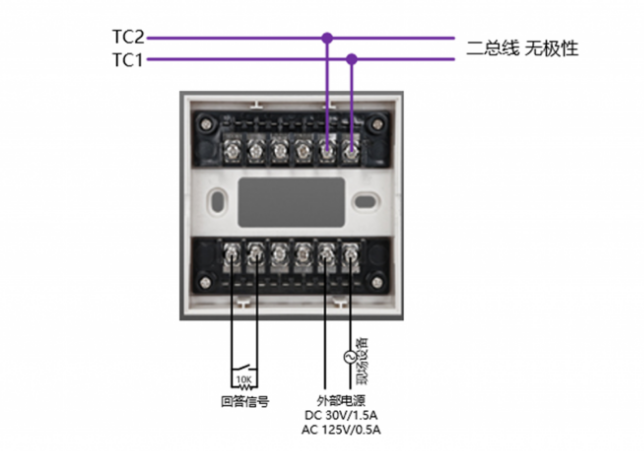

LD6801ED-1輸入/輸出模塊接線圖

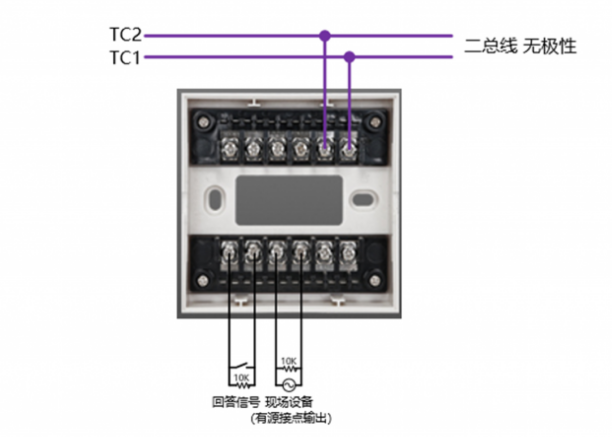

LD6800ET-1輸入/輸出模塊接線圖

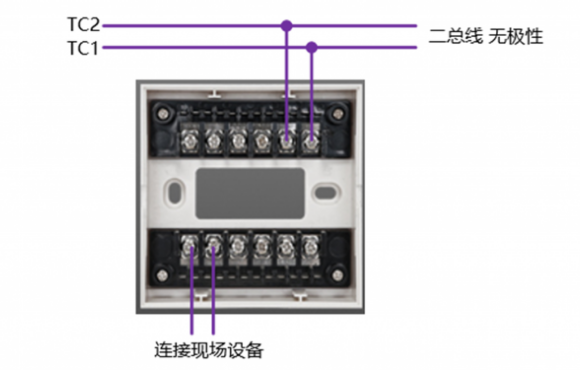

LD6803輸入/輸出模塊(非編碼)接線圖

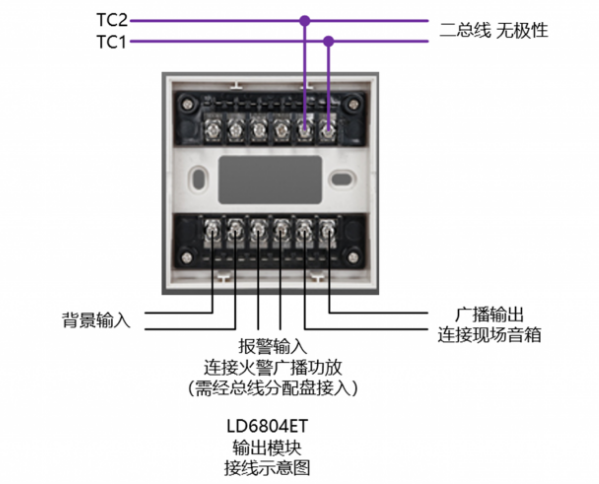

LD6804ET輸出模塊接線圖

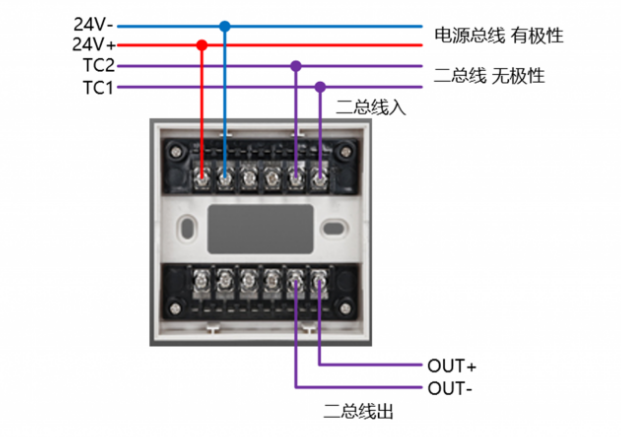

LD6806ET中繼模塊接線圖
LD6806ED-L中繼模塊接線圖

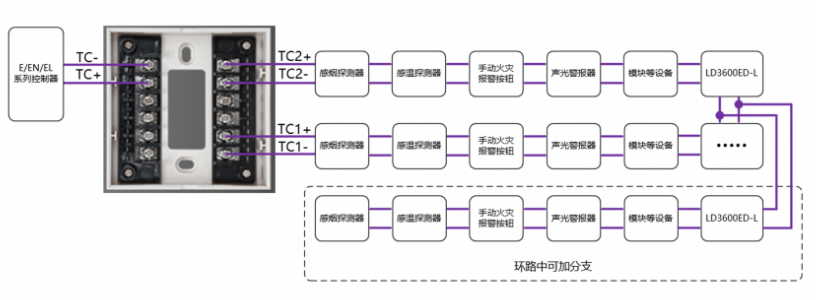

LD3600ET總線短路保護器接線圖
二線制火災聲光警報器

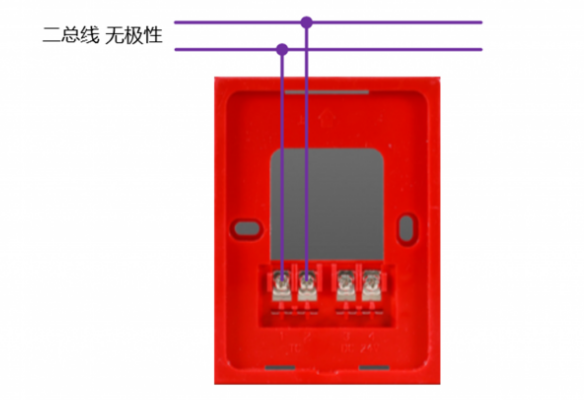

LD1002EN火災聲光警報器接線圖

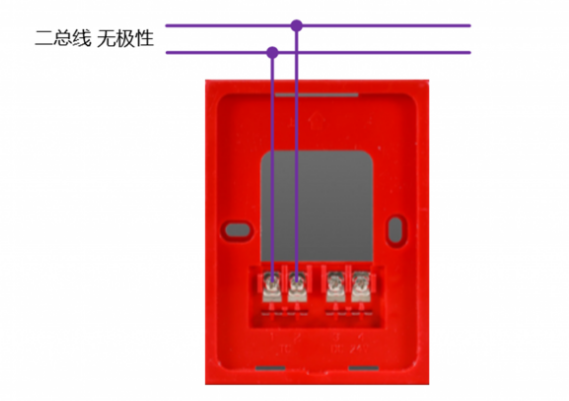

LD1002EN(F)火災聲光警報器(非編碼型)接線圖

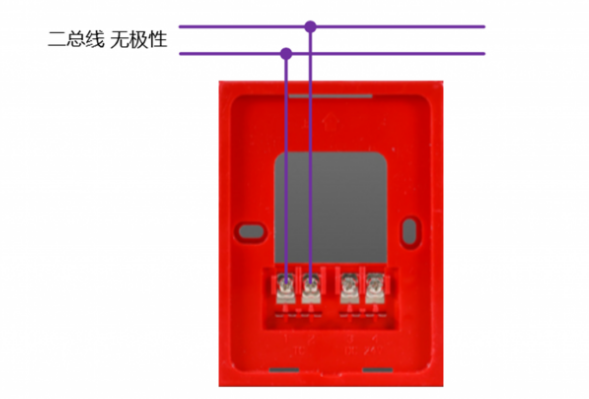

LD1102EN火災聲光警報器接線圖
二線制火災顯示盤接線圖

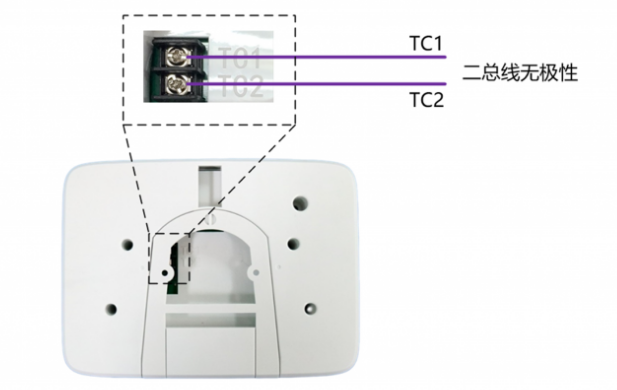

LD128E(T)-C火災顯示盤接線圖
LD128E(T)-D火災顯示盤接線圖
相關商品
相關文章
全部評論寫評論
匿名用戶—2023-03-29
來自PC端用戶匿名用戶
6806ET是默認脈沖還是電平輸出？ 可以改參數來電平或者脈沖輸出嗎
管理員
這個是延長信號用的，比如信號線過長或線路電壓過低時可以加這中繼模塊，不是控制模塊。
