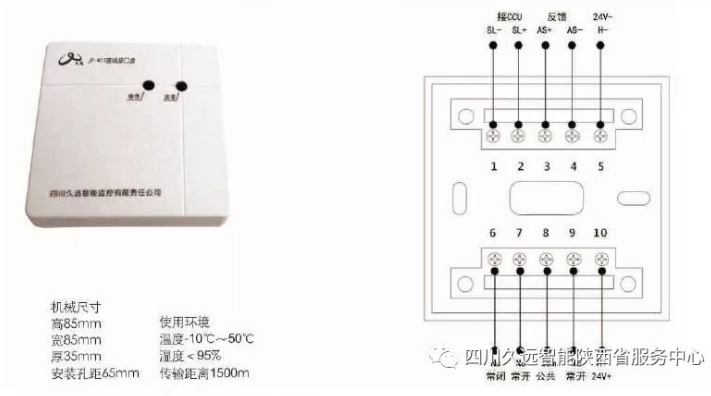

JF-M15直線接口盒接線圖

　　控制消防泵、噴淋泵、排煙風機、送風機等重要消防設備

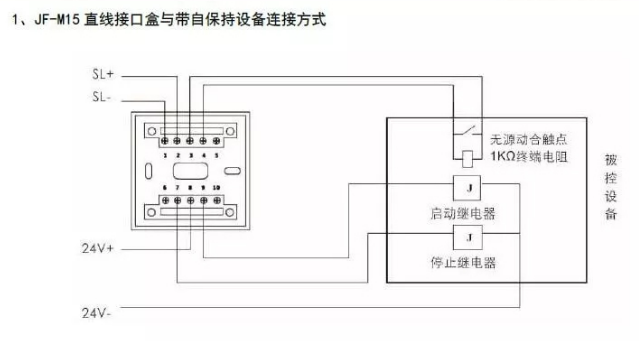

　　1、JF-M15直線接口盒與帶自保持設備連接方式

　　適用于設備本身具有啟動狀態保質的設備控制器（帶自保持），JF-M15直線接口盒需要分別接“啟動”“停止”兩組控制線路

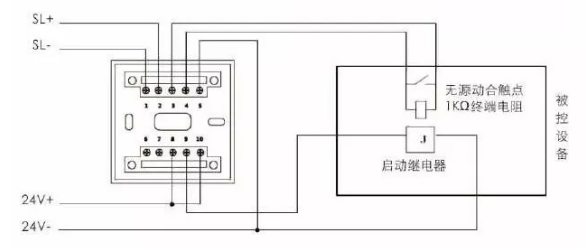

　　2、JF-M15直線接口盒與非自保持設備連接方式

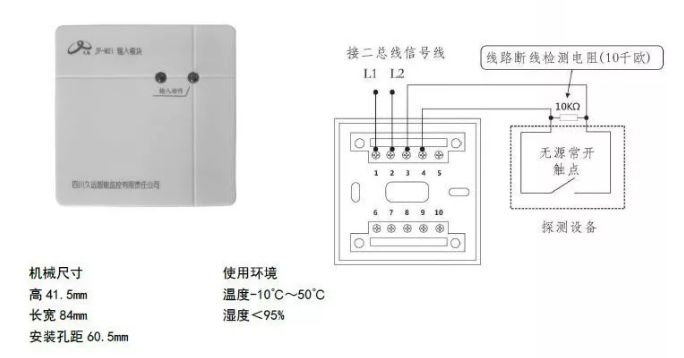

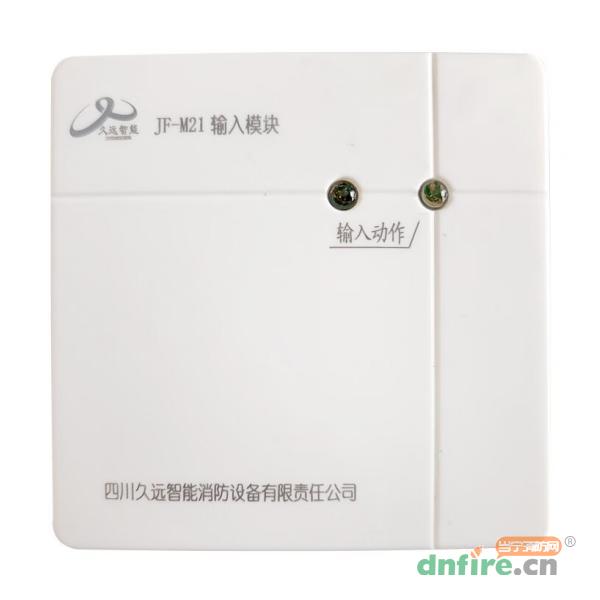

JF-M21輸入模塊接線圖

　　連接感溫電纜、壓力開關、水流指示器、防火閥、紅外光束感煙火災探測器等特殊探測設備

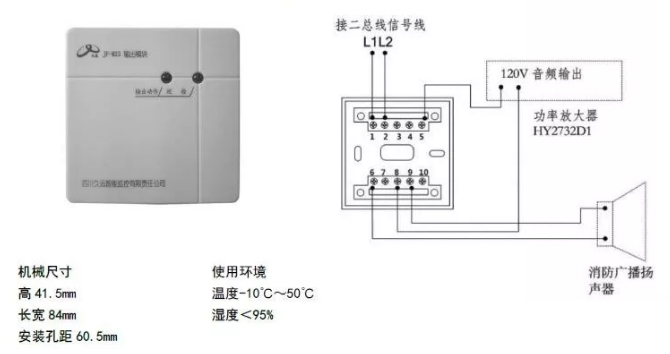

JF-M23輸出模塊（廣播模塊）接線圖

　　用于總線制廣播系統，以達到分區域、分層控制的目的

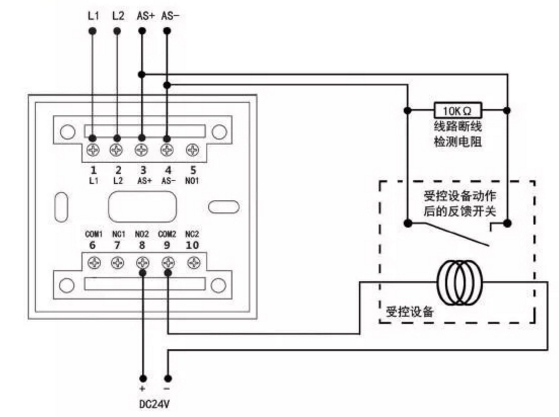

JF-M22輸入/輸出模塊與排煙風口、送風口等地磁類動作設備接線方式

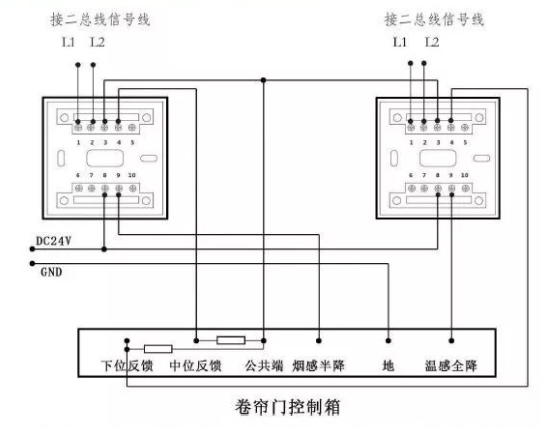

JF-M22輸入/輸出模塊與防火卷簾門控制接線方式

　　注：1.為檢測模塊與設備之間的接線是否正常連接，需要在輸入信號線靠近設備端并接10千歐的電阻。

　　2.接線端8、9的觸點容量為DC30V 2A，若需要驅動強電設備，需要加中間繼電器進行控制。
