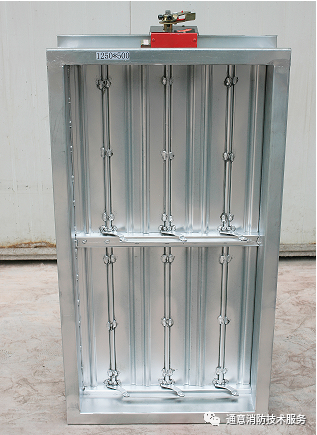

排煙閥安裝在機械排煙系統各支管端部（煙氣吸入口）處，平時呈關閉狀態并滿足漏風量要求，火災或需要排煙時手動和電動打開，起排煙作用的閥門。如下圖所示：

排煙閥一般受消防主機的控制模塊聯動控制，當感煙探測器發出火警時，消防主機可以自動聯動控制模塊，控制模塊將DC24V接通，將排煙閥打開，當然也可以手動打開，打開之后排煙閥會給一個反饋信號。復位排煙閥時，需要手動復位。

當然只是將排煙閥打開，是不能排煙的，還需要將排煙風機啟動起來，所以利用排煙閥的反饋信號來聯動風機，或者通過排煙閥聯鎖風機啟動。

現在以西門子控制模塊FDCIO181為例，描述一下如何接線。

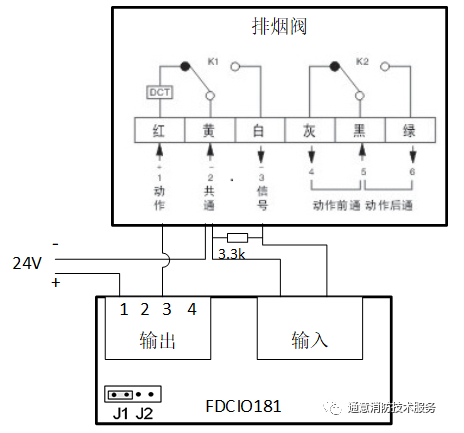

一般現場控制模塊都使用干接點的連接方式，而不用有源輸出方式。所以將FDCIO181的輸出通道的跳線跳到J1位置。這樣只利用端子1和3這個常開觸點控制DC24V的正極。當控制模塊動作，1和3觸點閉合，排煙閥得到24V供電后將閥門打開，并將反饋信號給控制模塊。如下圖所示：

控制模塊的輸入可以在主機上設置為啟動反饋信號，也可以設置為“監管”信號，利用這個監管信息號來聯動風機啟動。這個主要根據實際需要進行設置。

以上關于排煙閥的描述參考了國家標準《建筑通風和排煙系統用防火閥門》，如果文中有描述錯誤的，請朋友們指正。
