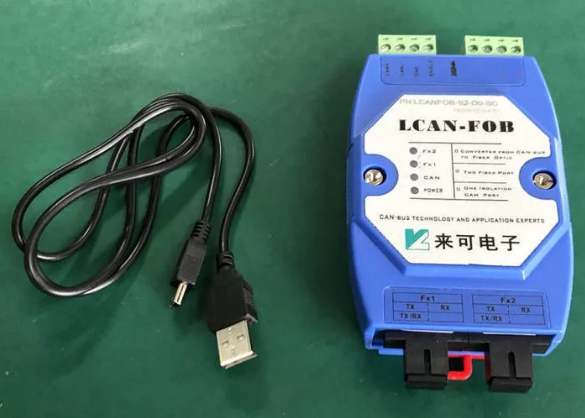

1、準備好can轉光纖、can光纖轉換器或can光端機設備一只，準備好隨貨附帶的usb配置線一根。

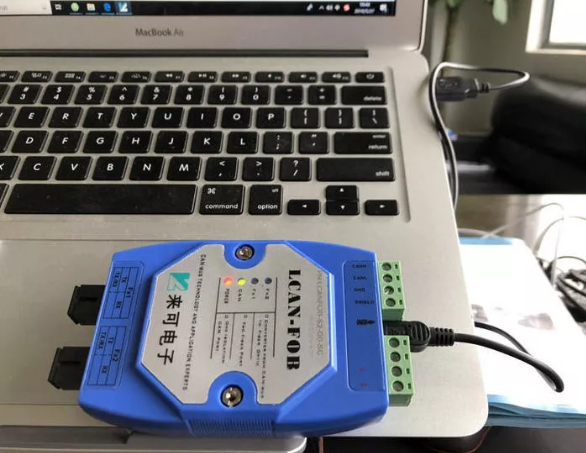

2、將usb配置線纜一端插can光纖轉換器設備，另一端插入電腦usb口，can光纖轉換器設備無需另外供電，正常連接后，如果連接正常、can光纖轉換器設備工作正常，可以看到can轉光纖設備指示燈power紅色常亮、can綠色常亮。

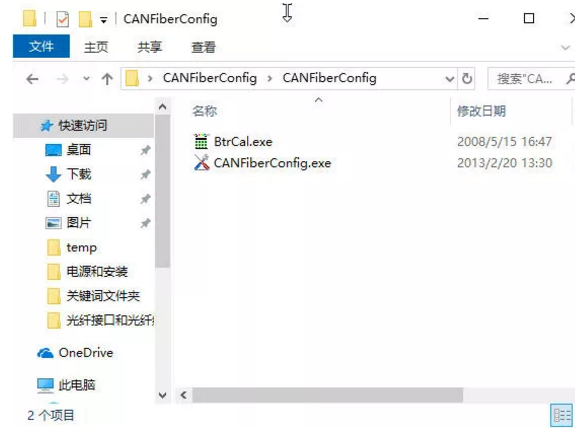

3、獲取配置文件夾CANFiberConfig，文件夾里包含配置軟件CANFiberConfig.exe和波特率計算器軟件BtrCal.exe。

　　配置軟件CANFiberConfig.exe和波特率計算器軟件BtrCal.exe都是綠色軟件，無需安裝，直接雙擊打開。

4、直接雙擊打開配置軟件CANFiberConfig.exe

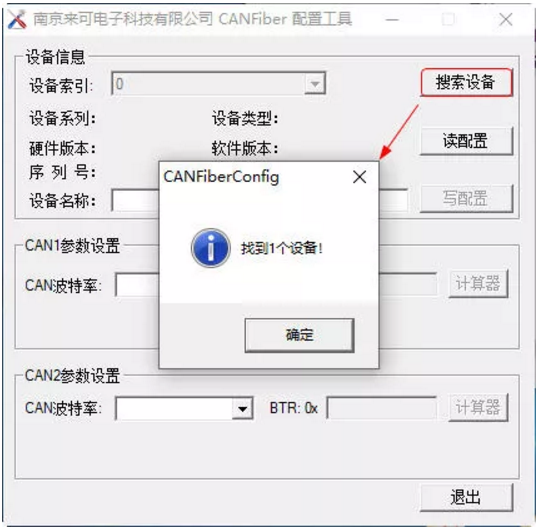

5、點擊"搜索設備"按鍵，尋找設備。

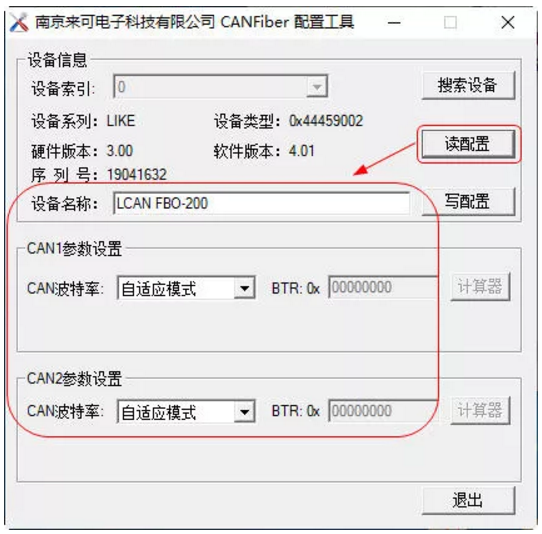

6、點擊"讀配置"按鍵，獲取設備信息、CAN1參數設置和CAN2參數設置信息。

　　注意1：CAN1參數設置是指設置can光纖轉換器設備的can通道的工作參數，CAN2參數設置是指設置can光纖轉換器設備的1路或2路光通道的工作參數。

　　注意2：can光纖轉換器設備出廠默認參數："CAN波特率：自適應模式BTR：0x00000000"。

　　自適應模式下，can波特率自適應，無需設置，直接使用，波特率支持0~500Kbps。

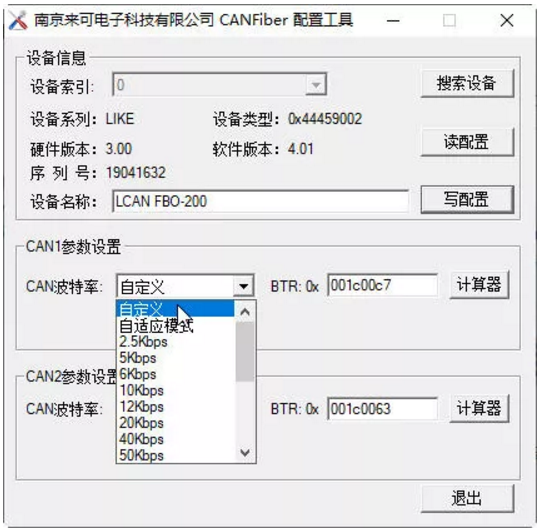

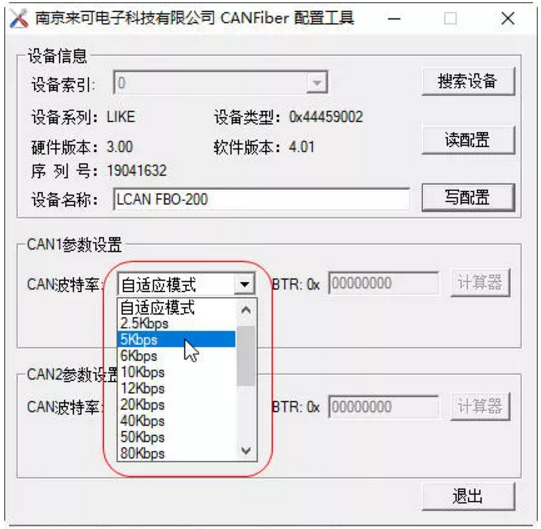

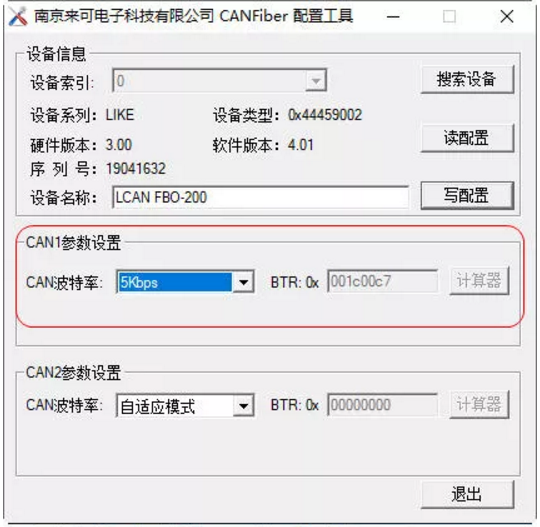

7、需要配置CAN1和CAN2波特率時，直接從CAN波特率選項框下拉列表中選取需要設置的can波特率，提供18個常用波特率供用戶選用，最后點擊"寫配置"按鍵完成配置。

　　注意：CAN1的波特率和CAN2的波特率可以一樣，也可不同。

　　CAN1的波特率需要與“can光纖轉換器設備can通道所連的CAN節點”的波特率一致；

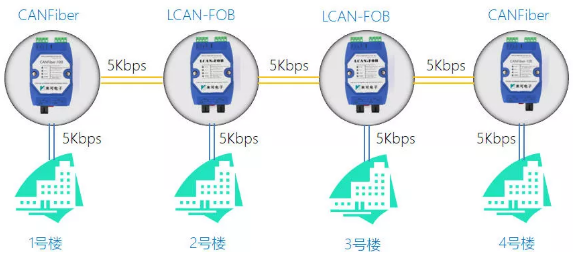

　　而CAN2的波特率，則同一個網絡內的can光纖轉換器設備的該參數必須一致。

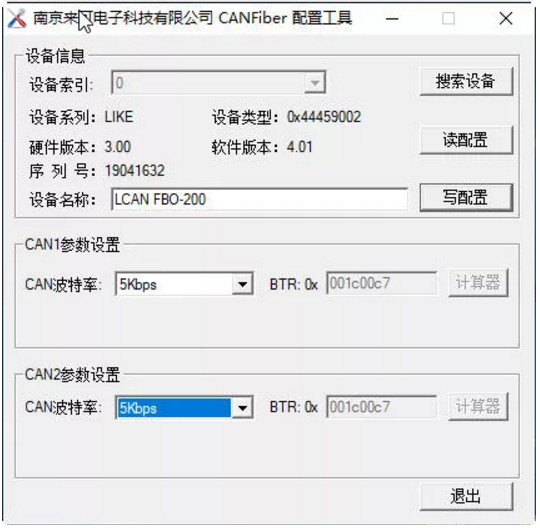

　　CAN1和CAN2波特率一樣時，如下圖，CAN1和CAN2波特率全部設置為5Kbps：

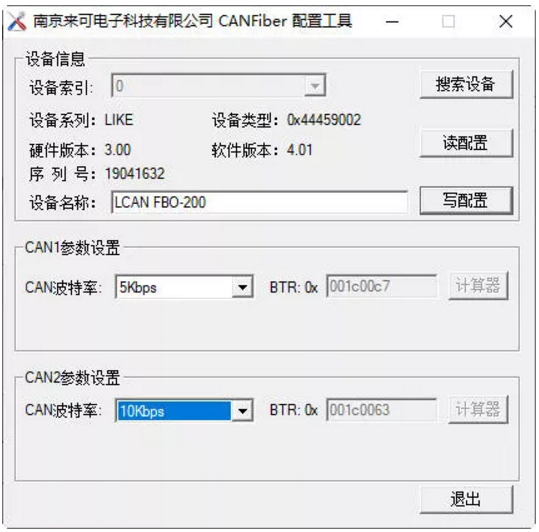

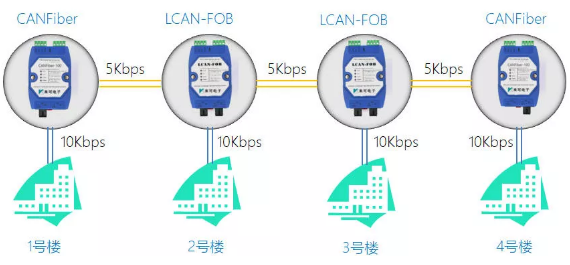

　　CAN1和CAN2波特率不同時，如下圖，CAN1波特率設置為5K，CAN2波特率設置為10K，最后點擊"寫配置"按鍵完成配置：

8、如果18個常用波特率中沒有用戶需要的波特率，則用戶可以自定義波特率：

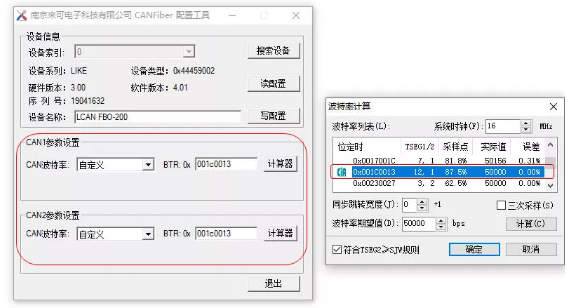

　　使用提供的波特率計算器軟件BtrCal.exe計算自定義波特率，例如：波特率是50Kbps時，計算出的數值是0x001C0013，

　　將“001C0013”這個值填寫到配置軟件CANFiberConfig的CAN參數設置的"BTR:0x"填寫框中，最后點擊"寫配置"按鍵完成配置。
