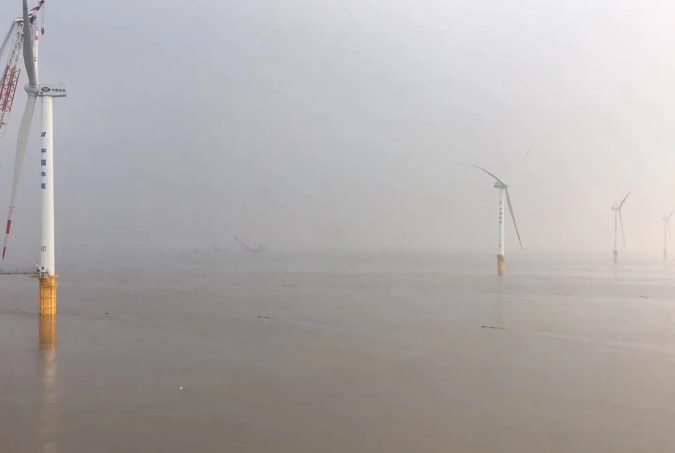

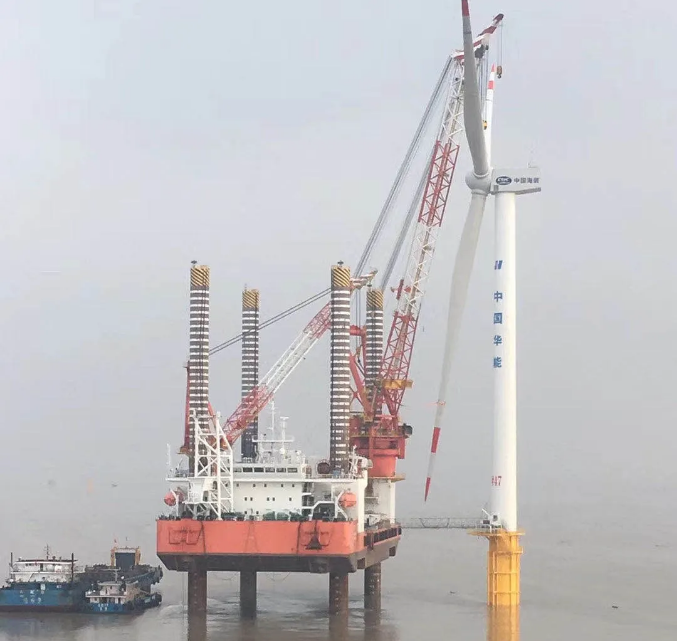

海上風電廠項目中，海上消防主機（西門子消防主機FC18/720）與陸上消防主機（西門子消防主機FC18/720）相距比較遠，達到60-80公里，該怎么聯網呢？

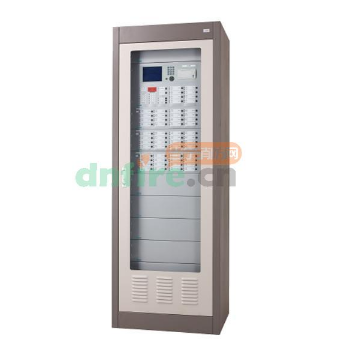

一.西門子消防主機FC18/720

　　1、安裝回路卡最大數目:8

　　2、安裝現場部件最大數目:2,016

　　3、LCD顯示幕:320×240像素，背光式

　　4、可編程輸入/輸出(主板上):2

　　5、直接手動控制開關(聯動盤):104路

　　6、聲光報警路數(500mA 24VDC):1

　　7、最大歷史記錄:10,000條

　　8、自動映射功能:有

　　9、備用電池:12VDC，25AH×2

　　10、通訊界面:USB1.1(需配接RS232與USB轉換模塊)

　　11、輸入電壓:220VAC，50Hz

　　12、電源容量:10A 24VDC

　　13、外部電源輸出:4A/10A/20A 24VDC

　　14、尺寸(單位mm):650×1800×480

　　15、重量(不含電池):125Kg

　　16、電源保險能力:250V 3A

　　17、電池保險能力250V 5A

　　18、工作溫度:0~40°C

　　19、貯存溫度:-10~50°C

　　20、相對濕度:≤95%

　　21、保護等級:IP30

　　22、環境要求:室內/干燥

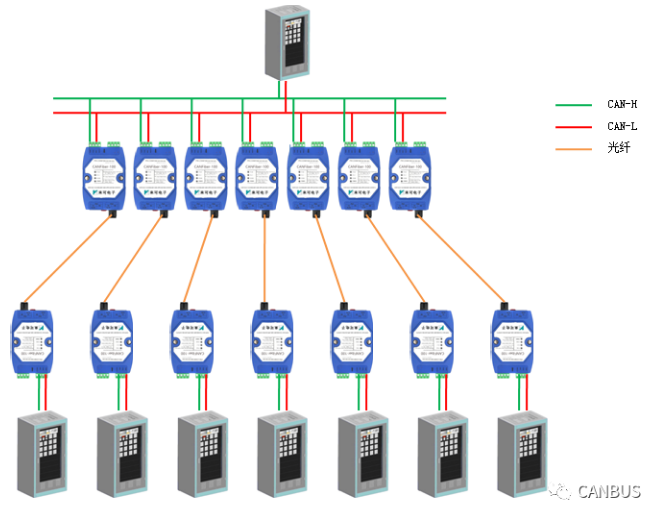

二.采用星形聯網方式

　　如下圖：

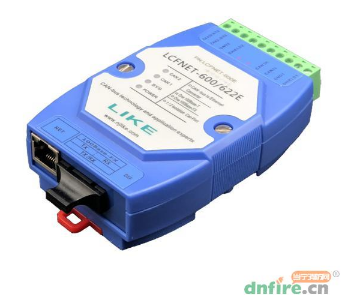

三：LCFNET系列CAN轉光纖以太網設備，它的光通道是一路100Base-FX以太網光通道，不受CAN應答場規則限制，可以接入以太網交換機，支持光纖40公里超遠距離傳輸，并可進一步擴展到80公里。波特率的選擇不用計算。

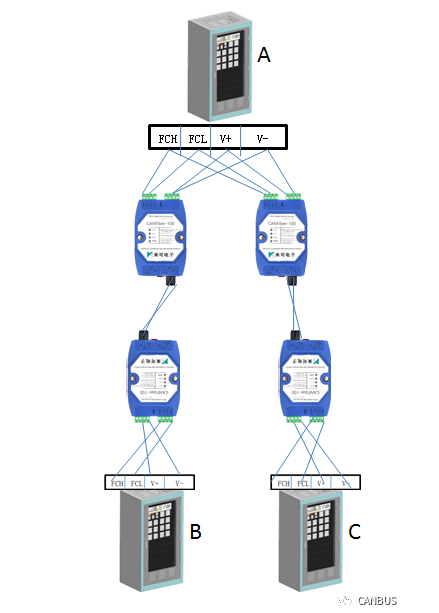

四.現在以三臺主機為例，講一下接線方式

　　現在陸上的主機命名為A，海上的主機命名為B和C.

　　a.每個光端機的電源V+,V-和西門子主機的V+和V-相連

　　b.光端機和光端機相連時，RX和TX要交叉相連
