依愛消防消防設備電源狀態監控系統接線圖
依愛消防設備電源狀態監控系統包括消防設備電源監控器、電壓傳感器、電流傳感器、電壓/電流傳感器等部分或全部設備，用于監測消防設備電源過壓、欠壓、過流、缺相等故障工作狀態。
系統特色：
每臺最多可連4×200個模塊；
兩總線掛接傳感器；
強穩定性，高靈敏度、測量精度。

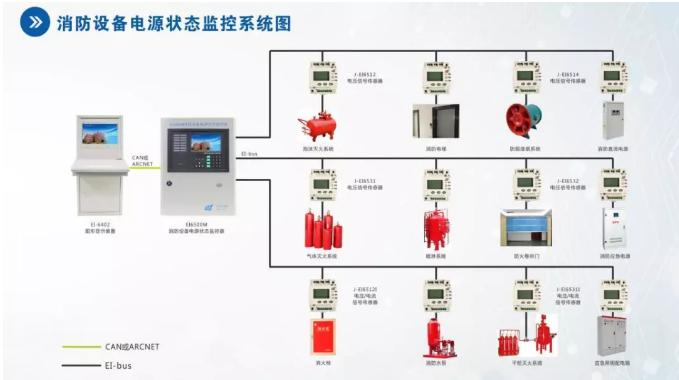

依愛消防設備電源狀態監控系統圖

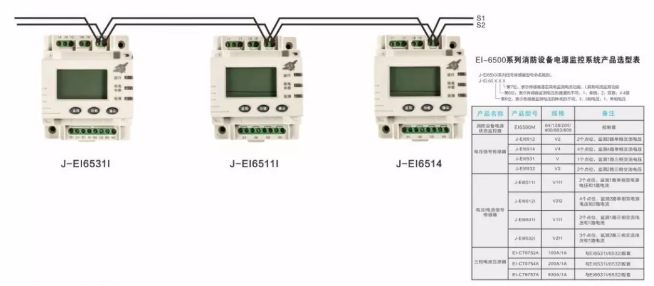

電壓/電流信號傳感器接線方式（手拉手）

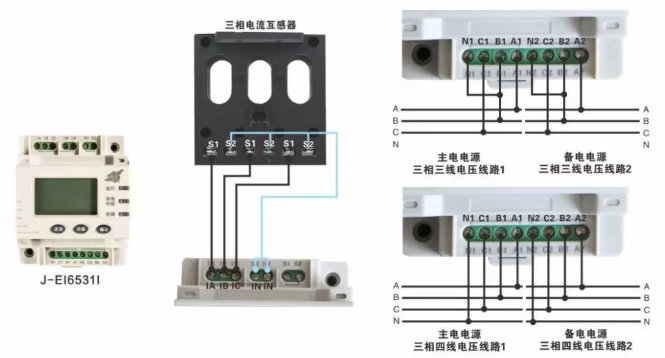

J-EI6531I單路三相交流電壓及1路電流傳感器接線圖

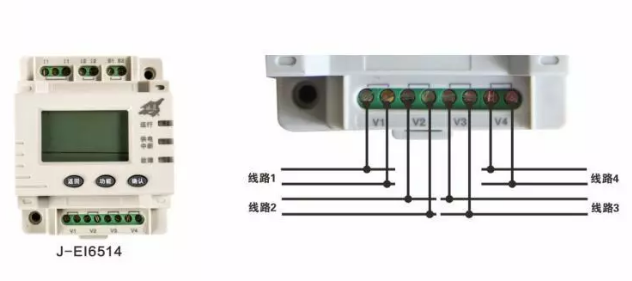

J-EI6514四路單相交流電壓傳感器接線圖
