西門子層顯FT1810是通過CAN總線協議與FC18消防主機進行通訊，總線上一共可以連接32個FT1810，地址范圍為0~31（通過撥碼進行設置）。如果距離長（1000m）需要在末端加120歐姆電阻，以使信號穩定。

　　那么如何在消防主機上配置呢？

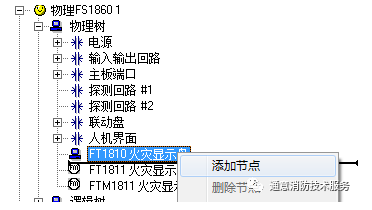

　　1、在編程軟件FXS1800上添加層顯是很方便的，如下圖。

　　在彈出的對話框中輸入地址和用戶名，如下圖。

　　2、添加完層顯后，還需要將相應的現場設備分配給層顯，否則層顯無法顯示它的狀態。如下圖，選中一個設備點（或多選），按右鍵，在彈出的菜單中選擇“分配到FRT”選項，就ok了。

　　3、分配設備點到層顯是很簡單的。但需要注意的是一個層顯只能顯示252個設備的狀態。像煙感、溫感、手報之類的都可以分配到層顯。而模塊就存在一個問題，模塊的通訊故障是報在模塊上，而通道的狀態是報在通道上，所以如果想讓層顯顯示通道的狀態，則需要把通道也分配進去。

　　4、層顯的安裝需要注意電磁干擾的問題，該層顯容易受到干擾而損壞，特別是雷雨天，特別注意雷電的干擾而導致?lián)p壞，本人維修過（或者更換過）一些層顯的電路板。有的是顯示屏不亮，有的是顯示屏亮但沒有顯示。

　　5、在層顯的接線端子處接線要注意，裸線容易碰到電路板上的元器件，容易導致?lián)p壞。

本文轉自：通意消防技術服務 作者：滿秋霜
