ASD5300可燃?xì)怏w探測器接線圖說明

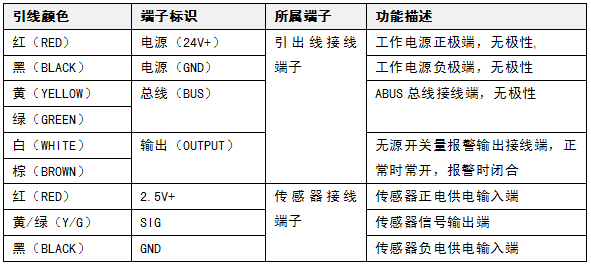

可燃?xì)怏w探測器采用預引線接線方式，ASD5300B型可燃?xì)怏w探測器的引出線（紅色黑色）線為供電（無極性），（黃色綠色）線為總線信號無極性，棕白色線為無源開關量輸出（無開關量輸出功能的無導線引出）；ASD5300K型可燃?xì)怏w探測器的引出線（紅色黑色）線為供電（無極性），（棕色白色）線為無源開關量輸出（注：有時為黃色綠色線）；詳細功能如下表。

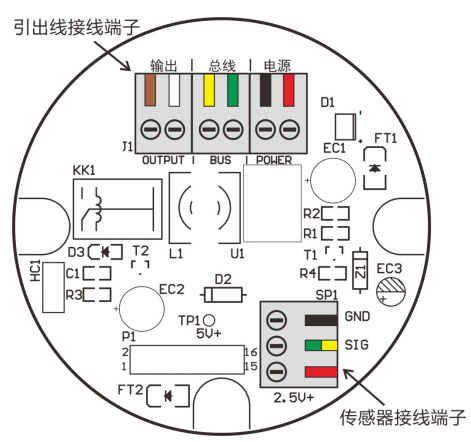

可燃?xì)怏w探測器接線怎么搞呢，可打開可燃?xì)怏w探測器外殼上蓋，拆下可燃?xì)怏w探測器顯示模塊和主模塊后應可根據需要按下圖進行接線操作。接線完成后重新裝回顯示模塊及主模塊后將上蓋旋轉擰緊，并確?？扇?xì)怏w探測器的密封。
可燃?xì)怏w探測器接線圖
安仕得ASD5300氣體探測器接線圖：

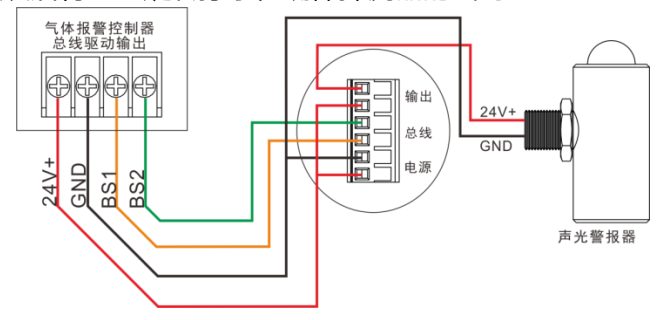

（1）四線制（ABUS）探測器接線圖
打開探測器上蓋，垂直拔出顯示板組件，即可看到接線端子。根據圖接線，重新裝回顯示模塊及主模塊后將上蓋旋轉擰緊，確保探測器的密封。
電源（24V+）：工作電源正極端，無極性（第1位端子位）
電源（GND）：工作電源負極端，無極性（第2位端子位）
總線1（BS1）：通信正極端，無極性（第3位端子位）
總線2（BS2）：通信負極端，無極性（第4位端子位）
輸出（OUTPUT）：無源輸出端，正常時常開，報警時閉合（第5，6位端子位）

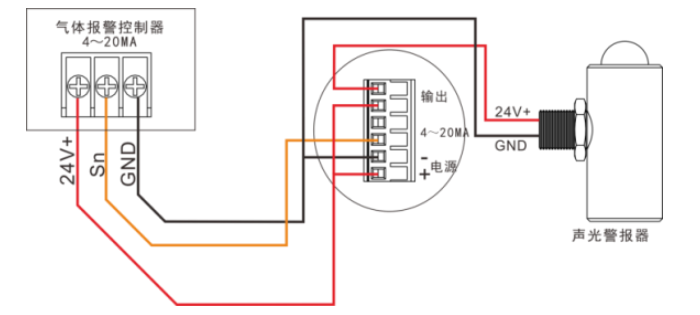

（2）三線制探測器接線圖
電源+（24V+）：工作電源正極端，有極性（第1位端子位）
電源-（GND）：工作電源負極端，有極性（第2位端子位）
端子（4～20MA）：4～20mA輸出端子（第3、4端子位）
輸出（OUTPUT）：無源輸出端，正常時常開，報警時閉合（第5、6端子位）
（3）RS485探測器接線圖
如圖所示的為RS485探測器接線端子圖示，無源開關量輸出的接線方法可以參考總線/分線探測器接線方法，在與RS485通訊中要保證A-A,B-B的接線方法。
電源+（24V+）：工作電源正極端，有極性（第1位端子位）
電源-（GND）：工作電源負極端，有極性（第2位端子位）
B：RS485“B”端口，連接通信設備的“B”（第3位端子位）
A：RS485“A”端口，連接通信設備的“A”（第4位端子位）
輸出（OUTPUT）：無源輸出端，正常時常開，報警時閉合（第5、6端子位）

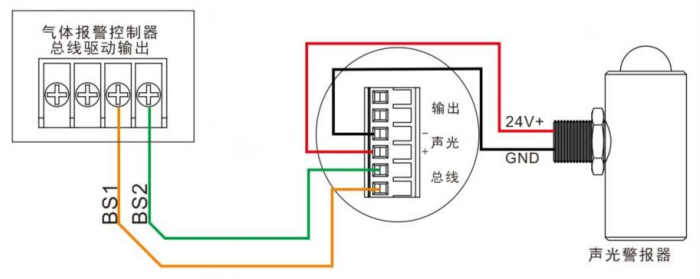

（4）二線制(TBUS)探測器接線圖
如圖所示的為二線制探測器接線端子圖示，無源開關量輸出應用的接線方法可以參考三線制/四線探測器接線方法。
總線、電源：二線制電源/通信端子（兩個端子不分正負，第1、2端子位）
聲光（+）：聲光報警器工作電源正極（第3端子位）
聲光（-）：聲光報警器工作電源負極（第4端子位）
輸出：無源開關量報警輸出接線端（（第5、6端子位））
