消防主機通常都會跟CRT相連，以有利于指示火警發生的具體位置。調試人員在對西門子消防主機調試時，有時會遇到主機的火警不能在CRT上顯示，但確定報火警的煙感已經布在圖上。這是為什么呢？

　　西門子消防主機FC720和FS1120這兩款產品經常遇到類似的問題。下面以FC720為例說明。

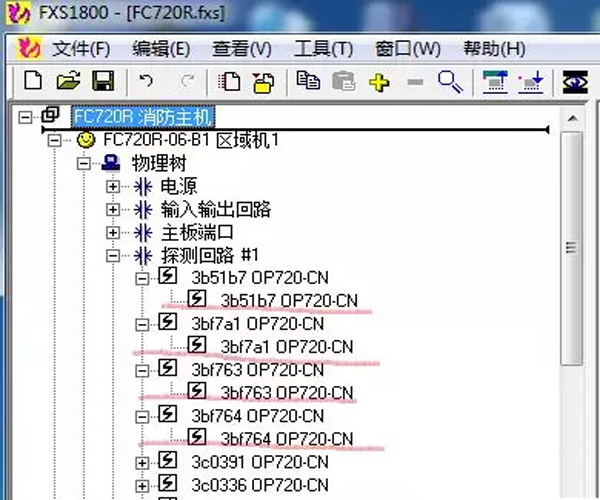

　　在調試軟件上看，每一個感煙探測器OP720下面都有一個通道，如圖

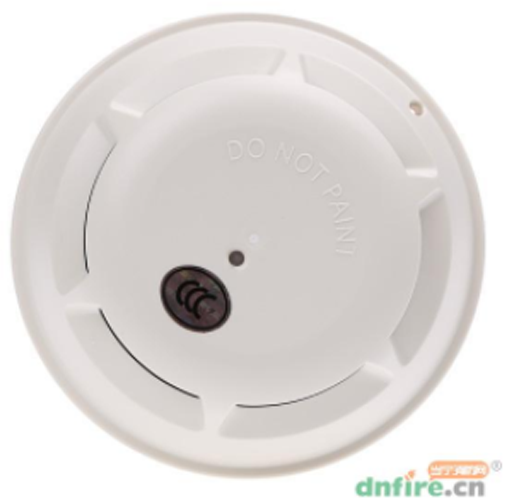

　　點型光電感煙火災探測器

　　

　　這個通道就是用來探測煙濃度的傳感器。報火警時，請注意該火警事件在主機上顯示的地址信息，如圖2。而這個火警事件從消防主機發送到CRT的也是這個地址信息，那么CRT會按照這個地址信息去尋找圖紙上具有相同地址信息的點位，如果沒有，那么就不會在圖紙上指示火警位置。

　　

　　而我們在向圖紙布點時，通常只將感煙探測器布上，不管它下面的通道，而火警事件的地址信息恰恰包含通道地址，這就造成CRT尋找不到，而不能指示的原因所在。所以那就需要把感煙探測器下面的通道也一起布到圖上（工作量加了一倍）。

　　有人說可不可以只在圖上布它的通道，不布感煙探測器？是可以的，但是如果感煙探測器由于損壞，報通訊故障時，這個故障信息會報在感煙探測器上，而不是通道上，那么這時通訊故障事件就不能在圖紙上指示出來。是不是挺討厭？

　　所以，那就麻煩點兒吧，感煙探測器和下面的通道都布在圖紙上吧，這樣最完美，當然也最費時。

　　上面只是以感煙探測器為例說明，其他型號設備（溫感HI720、溫?zé)煆?fù)合探測器OH720、模塊FDCI221等）也同樣道理，除了手報FDM230和消報FDHM230（因?yàn)樗鼈儧]有通道）之外。

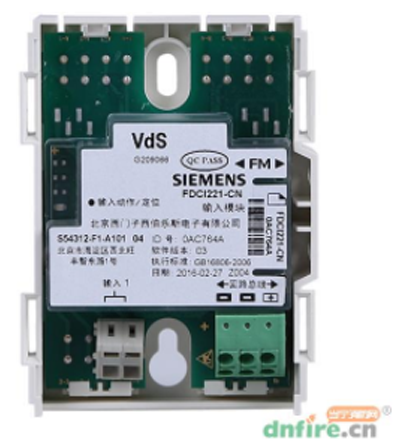

輸入模塊

　　當然也有好消息。這個問題造成了調試工程師的工作量增加，經常抱怨，所以西門子工廠改進了CRT軟件。如果沒有布設備點的通道在圖上，系統會自動找通道上一級設備，這樣就不會出現上述的問題了。所以想減少工作量的話可以更新CRT軟件版本（較新的版本是03.11.04）。
