高壓細水霧滅火系統在超高層建筑電氣房間的應用
【摘要】文章以高壓細水霧滅火系統的優勢為分析點，接著對高壓細水霧滅火技術進行了介紹，最后分析了高壓細水霧滅火系統在超高層建筑電氣房間的應用。
【關鍵詞】高壓細水霧滅火，超高層建筑，電氣房間
中圖分類號：P421文獻標識碼：A
一、前言
近年來，我國高壓細水霧滅火系統雖然取得了飛速發展，但依然存在一些問題和不足需要改進，在社會快速發展的新時期，加強高壓細水霧滅火系統在超高層建筑電氣房間的應用，對確保大家的生命安全有著重要意義。
二、高壓細水霧滅火系統的優勢
1、具有冷卻效應
當水被分解成許多細小的水滴時，其結果產生了巨大的作用表面積，它能充分的吸收火災中的熱量。它將水的滅火性能與氣體的滲透性相結合。它對各類火災的穿透性和抑制性是通過具有高速動能的細水霧來達到的。利用高壓細水滅火技術，所產生的細水霧相比傳統的滅火技術有較大的作用面積和熱交換面積。它破壞燃燒的能量傳遞，冷卻火焰表面，同時霧滴會穿透火焰，能夠大大提高滅火效率。例如將1L水從20℃升至100℃需要335KJ的熱量，再將其轉化成水蒸汽需吸收2257KJ的熱量。因此，水是在滅火中吸收熱量的最佳滅火介質。
2、具有惰性效應
高壓水霧通過蒸發，水的體積增加到1640倍。它稀釋了火源附近空氣中的氧氣。在這個過程中惰性滅火介質限制了火源向外的傳輸。高壓細水霧的擴散不僅進入火源區域且可防止氧的流入。相對氣體滅火，高壓細水霧滅火系統不要求完全封閉空間。在高壓細水霧潛在的能量充分釋放后，完整的火源被收藏在蒸發的水中，以便火災能在幾秒內窒息。通?？諝庵械难鯕鉂舛葹?1%，當氧的濃度從火源空間立即減少到16%～18%時，不同滅火效應的組合將產生。
3、具有附加效應
它們雖然不直接滅火，但對滅火有著正面作用。高壓細水霧具有對煙霧、廢氣的洗滌作用，這是因?yàn)槿紵幕伊?、煤煙顆粒與細水滴粘合而得到洗刷。它具有屏蔽作用，類似于分離效果的作用，減少火源對周圍物體的熱輻射，同時阻止火災的擴散，對火災起遮擋作用。這是因?yàn)楦邏杭?xì)水霧的導電率低，特別是當使用超純水時，高壓細水霧滅火系統可安裝在帶電火災的場所中。國外研究表明，高壓細水霧滅火系統成功的關鍵是增加單位體積水微粒的表面積。細水霧的微粒越小，其表面積越大，也比同體積水的總表面積大很多，則更容易吸收熱量，冷卻燃燒反應。水微粒細小后，吸收熱量后易于汽化、體積易于膨脹。由于水蒸氣的產生，既稀釋了火焰附近氧氣的濃度，窒息了燃燒反應，又有效地控制了熱輻射。從而高壓細水霧滅火體現出高效率的冷卻與缺氧窒息的雙重作用。同時，細水霧微粒直徑大小的分布與滅火能力的關系也是一個復雜問題。高壓細水霧的水霧顆粒小于400m，它對于撲救B類火災的效果較好；由于細水霧的噴射速度很高，雖然它不能穿透碳化層而浸濕燃燒物質，但在燃燒物的表面或封閉空間內有利于氧氣減少，它還是可以撲救A類可燃物的。故對于一定的可燃物，高壓細水霧的顆粒直徑不是決定滅火能力的唯一因素。系統的滅火效果還與高壓細水霧相對于火焰的噴射方向、速度和噴射強度等因素有密切的關系。此外，燃燒猛烈的火災較燃燒緩慢的火災容易撲滅
三、高壓細水霧滅火技術
1、工作原理
在鋼瓶系統中，當采用濕管鋼瓶系統時，在玻璃泡柱打開后，與壓力管道相連的控制鋼瓶的瓶頭閥激活，控制鋼瓶將激活其他從動鋼瓶裝置，從而開始噴霧滅火；當采用干管鋼瓶系統時，系統既可由外部探測系統也可由手動激活。

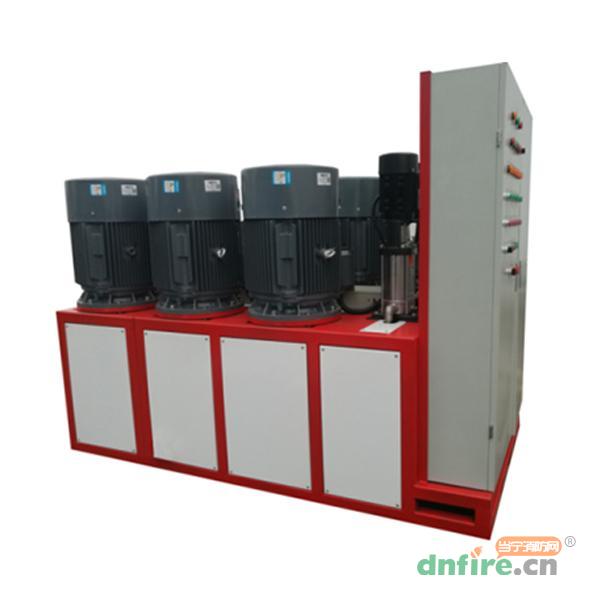

在泵系統中，其工作壓力為12MPa，它采用一臺或多臺高壓泵設備與管網和噴嘴連接。在濕管泵系統中，管網內平時充滿水并由穩壓泵保持正常的壓力1.5MPa。該壓力通過活塞閥維持在噴嘴上。泵裝置內的穩壓加速器將修正壓力的細小變化。當火災導致一只或幾只噴頭的玻璃打開后，水流從噴嘴中流出，引起管道內水壓下降。通過水流傳感器監視水流并將水流信號和壓力信號傳送到控制屏。如果控制壓力下降到1MPa且水流信號仍存在，高壓泵設備激活，以提供12MPa的工作壓力。干管泵系統是由外部的探測系統或由手動控制泵投入工作。其工作原理與水噴霧滅火系統類似。
2、設計計算
高壓細水霧滅火系統的設計應根據應用場所的不同來合理選擇。不同的系統有著不同的計算方法。系統的基本設計參數應根據防護區和保護對象的具體情況確定。
在設計中，首先確定危險等級、基本設計參數，然后布置細水霧噴嘴，連接管道，最后確定儲水鋼瓶裝置或泵裝置。
在鋼瓶系統的計算中，單只噴頭的最小壓力為8MPa，噴水密度為0.7~1.5L/(min.m2)(依據危險性而定)。系統的累積噴霧時間按不同的保護對象而定，一般為400~480s，通常采用持續噴霧方式，個別的可采用程控間歇方式。噴嘴的數量可按每100m3防護區不小于2只確定，其布置的水平間距不大于2.4m。保護帶電對象時，噴嘴與帶電體外殼間應有一定的距離。系統的流量可按式確定，根據系統流量和累積噴霧時間可計算出儲水容積和鋼瓶的數量。
3、控制要求
高壓細水霧有自動、電氣手動、機械應急手動三種啟動方式。通常，系統通過接收的電信號激活。而控制鋼瓶上的瓶頭閥是可以手動螺旋的閥，當電信號失敗后可安全扳倒?？刂其撈繌亩せ顝膭?dòng)的鋼瓶裝置。高壓細水霧系統的響應時間(從接到火警信號至噴嘴噴出水霧的時間)不應大于30s。
采用鋼瓶系統的高壓細水霧系統宜采用獨立系統，不宜采用組合分配系統。采用泵系統的高壓細水霧滅火系統可采用單元獨立系統和組合分配系統，實施單區和多區的消防保護。
四、高壓細水霧滅火系統在超高層建筑電氣房間的應用
1、系統自動啟動
當保護區內發生火災時，火災探測器探測到火災，發出信號至火災報警控制器?；馂?zāi)報警控制器根據火災探測器的地址確認發生火災的區域，然后發出聯動啟動滅火系統的控制信號，打開相應的區域閥。區域閥打開后管道壓力下降，穩壓泵自動啟動運行超過10秒鐘后因?yàn)閴毫θ赃_(dá)不到12bar，高壓主泵自動啟動，系統管道內水迅速達到工作壓力，并通過高壓細水霧噴頭噴射而出，產生細水霧撲滅火災。
2、系統手動電氣啟動
當人發現火災發生時，在火災探測器尚未動作的情況下，可以通過遠程消防控制中心啟動相應區域的電動閥（或電磁閥）按鈕，達到啟動區域閥的目的，水泵能自動啟動進行供水滅火。
就地啟動：在人發現火災時，也可就地打開區域閥箱，按下區域閥控制按鈕打開區域閥進行滅火。
3、系統的機械應急啟動
在火災報警系統失靈的情況下可手動操作區域閥上的手柄打開區域閥進行滅火。注：閉式細水霧系統的緊急啟動可通過敲碎閉式噴頭的玻璃柱來實現。
4、系統恢復
滅火后，通過按下泵控制箱面板上的急停按鈕來停止主泵，再關閉區域閥箱內的區域閥。停泵后排空主管道內的壓力水，如果是閉式系統還要更換同型號規格閉式噴頭。
關閉泵組處的主閥，把泵組控制柜內的主泵啟動觸點斷開，按下泵控制柜面板上的復位按鈕，使系統處于準備狀態，水箱自動開始補水，補水完成后用穩壓泵對主管進行充水，直到達到正常的系統準備工作壓力（1.0―1.2）MPa，在對主管網補水的同時，要注意在主管道的末端進行排氣。補水完成后，按系統的調試程序?qū)ο到y(tǒng)進行調試及檢查，使系統各部件處于工作狀態。
五、結束語
高壓細水霧滅火系統至關重要，因此，在應用的過程中，要不斷提高高壓細水霧滅火系統在超高層建筑電氣房間的應用水平，嚴格管理體系，促進高壓細水霧滅火系統的完善。
參考文獻
[1]黃曉家，姜文源等.自動噴水滅火系統設計手冊[M].中國建筑工業出版社，2002
[2]黃鑫，劉江虹，廖光煊等.細水霧抑制熄滅書架火的模擬實驗研究[J].火災科學，2004
[3]李?.高壓細水霧滅火系統在檔案庫的滅火試驗研究[J].消防科學與技術，2007
