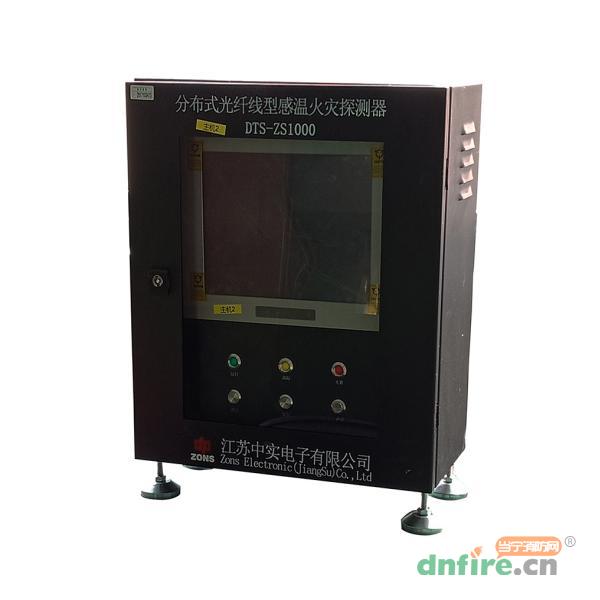

分布式光纖線型感溫火災探測器工作原理圖

　　分布式光纖測溫系統由感溫探測光纜（敏感元件）、信號處理單元組成。分布式光纖線型感溫火災探測器工作原理是依據光纖的光時域反射（OTDR）和光纖的后向拉曼（Raman）散射溫度效應。

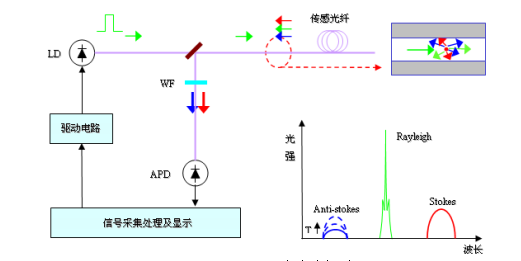

散射光譜示意圖

　　大功率窄脈寬激光脈沖LD入射到傳感光纖后，激光與光纖分子相互作用，產生極其微弱的背向散射光，散射光有三個波長，分別是Rayleigh（瑞利）、anti-stokes（反斯托克斯）和stokes（斯托克斯）光；其中anti-stokes溫度敏感，為信號光；stokes溫度不敏感，為參考光。從傳感光纖背向散射的信號光經再次經過分光模塊WF，隔離Rayleigh散射光，透過溫度敏感的anti-stokes信號光和溫度不敏感的stokes參考光，并且由同一探測器（APD）接收，根據兩者的光強比值可計算出溫度。而位置的確定是基于光時域反射OTDR技術，利用高速數據采集測量散射信號的回波時間即可確定散射信號所對應的光纖位置。

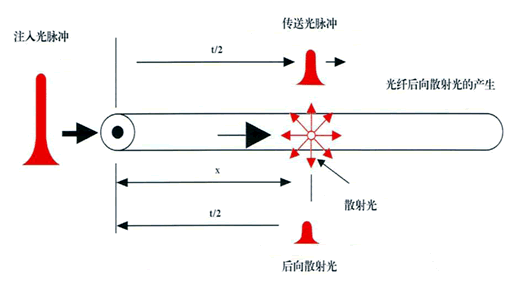

光纖中光波散射示意圖

　　分布式光纖線型感溫火災探測器工作原理簡單些講也就是將探測光纖鋪設與待測空間，感溫光纖主機將激光光束發射到探測光纜中，并實時采集沿著光纖反射回來的、帶有現場實時溫度信息的拉曼（Raman）散射光，感溫光纖主機對這些光信號進行分析和處理，從而得出整條光纖上的溫度分布信息。將該溫度信息與預設的報警參數值進行比較，當滿足報警條件時，光纖主機發出火災報警聲光指示，并可向火災報警控制器輸出報警信息。
