在介紹什么叫剩余電流前，我們先說下電氣火災。電氣火災一般是指由于電氣線路、用電設備、器具以及供配電設備出現故障性釋放的熱能：如高溫、電弧、電火花以及非故障性釋放的能量；如電熱器具的熾熱表面，在具備燃燒條件下引燃本體或其他可燃物而造成的火災，也包括由雷電和靜電引起的火災。

　　而所謂漏電，就是線路的某一個地方由于某種原因，如機械損傷、絕緣老化等，使電線的絕緣性能下降，導致電線與大地之間有不正常的電流通過，這種現象就是漏電，國際上通稱“剩余電流”。至此，剩余電流的定義也就出來了。

　　有了剩余電流，那么線路中各相(含中性線)電流矢量和就不為零了。下面通過2位網友一深一淺的知識分享，希望大家能夠理解剩余電流。

Patrick（電氣工程師）：技術版

　　要理解剩余電流問題，需要我們先來做一個僅僅涉及到高中三角函數的計算。

　　低壓配電系統三相電流的和如下：

　　這相當于三相平衡的狀態。

　　求解中括號內的三個三角函數的和，首先利用和化積的辦法將前兩項化簡，我們會發現，前兩項的結果正好就是第三項的負值，所以這三個三角函數的和為零。

　　如果：Ia≠Ib≠Ic，則上式當然不為零。但請注意到：三相電流的和與中性線電流In的大小相等，方向相反。

　　這叫做三相不平衡。

　　如果我們把三相電流和N線電流放在一起求和，結果會怎樣呢？

　　什么意思呢？就是盡管三相不平衡電流與N線電流大小相等，方向相反，但這四個電流相量之和卻等于零。這是低壓配電系統的正常情況。

　　如果上式不為零，也即：

　　這就說明系統中出現了漏電。我們把稱為剩余電流，也即漏電流。

　　注意，漏電是從相線對地直接漏出，其結果導致三相不平衡電流與N線電流大小不相等，因此使得上式的結果不為零。

　　需要注意的是：

　　1）所謂漏電，指的是相線直接對地或者對N線的漏電，而不是指N線對地的漏電。只有相線對PE線的漏電，才會導致N線電流與三相不平衡電流在數值上不相等。

　　2）當漏電電流在30毫安時，這時配套的漏電保護屬于人身安全防護，它用于防止人身觸電；當漏電電流在30到100毫安之間時，漏電保護屬于兼有人身安全防護和電氣火災防護；當漏電電流大于100毫安時，漏電保護屬于電氣火災防護。

知乎用戶：簡單版

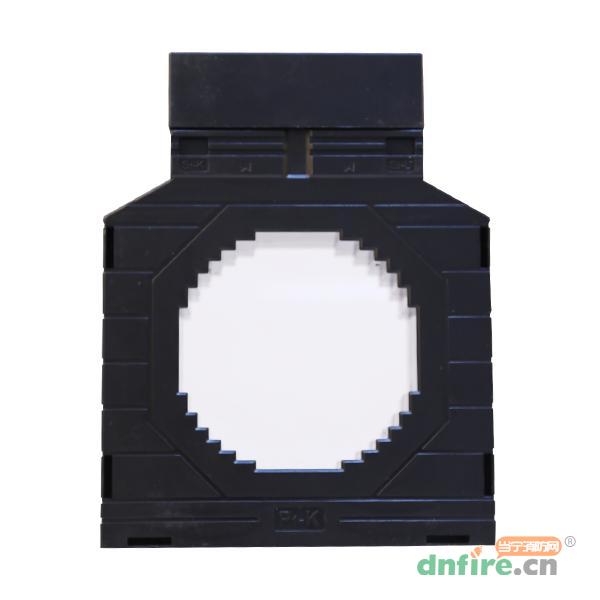

　　第一個問題，什么是剩余電流？以及檢測剩余電流的原理。假設有三根水管A、B、C里面的水都流進水管N。正常情況下，管子沒漏時里面的水量A+B+C=N對吧，考慮水流方向，那A+B+C-N=0對吧。圖中那個橢圓虛線框就是貴司產品里面的某一個用來檢測A+B+C-N是不是等于0的元件。在水沒漏的情況產品檢測到漏水流就等于0。

　　如果在某種情況下，某根管破了，漏水啦。像上圖這樣，有一部分水流到土里去了（在電氣里，我們叫接地故障）。

　　這個時候，虛線框就檢測到A+B+C-N不等于0了，然后監控系統就知道出現漏水了。到漏水量到達一定值時，監控系統就會發出警報啦。

　　第二個問題，剩余電流過大都是什么情況引起的？還是說上面的水管，既然有水漏了，那肯定是水管壞了唄。把水管換成電線電纜，就是絕緣層破壞，電“漏走了”。所以造成剩余電流過大的情況就是多數都是因?yàn)榻^緣層老化、破壞、絕緣水平下降等，導致了接地故障。

　　第三個問題，探測器測量的電流是零線的電流嗎？當然不是，是檢測的相線和零線的電流矢量和。就像上面的水管一樣，你光檢測N管，你怎么知道有漏水？
