在中國的廚房中，特別一定規模的餐廳或食堂廚房中，經常會使用到一些中式大炒鍋。尤其是直徑大于30"(760mm)甚至更大的炒鍋。

　　而以往我們?cè)诎菜厥橙唆~系統設計手冊當中的所提到的設計方案都是針對直徑小于30"(760mm)的炒鍋。因此這里探討一下針對直徑大于30"(760mm)的中式炒鍋的保護方案。

　　在現行的安素食人魚廚房滅火系統手冊(423385-08)中，有多種用于中式炒鍋的交錯式保護方案可供選擇。每一種保護方案都使用不同型號的特定噴頭，有不同的安裝要求以及瞄準點。施工時，必須根據選用的特定噴頭，按照手冊當中的相關要求進行安裝。

　　當需要保護的炒鍋尺寸大于現行的安素食人魚廚房滅火系統手冊中的尺寸（直徑30英寸）時，建議使用模塊化的保護方案，按照每個AP噴頭保護最大面積為34"(863.6mm)X23"(584.2mm)，且AP噴頭應安裝在中式炒鍋上方、距離炒鍋底部40"~48"(1016~1219.2mm)的位置。噴頭必須安裝在每個保護區域的中心點并瞄準炒鍋的中心。

　　下面分別以直徑800mm和900mm兩種常見的炒鍋尺寸為例進行保護方案的設計。

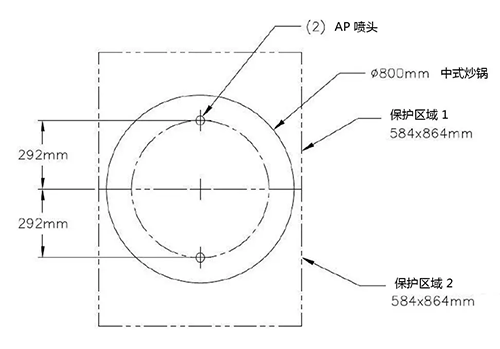

　　直徑為800mm的中式炒鍋的保護方案：

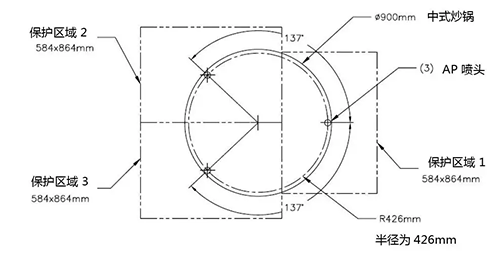

　　直徑為900mm的中式炒鍋的保護方案：

　　除了保護方案外，其它事項必須參照現行的安素食人魚廚房滅火系統手冊來安裝和維護系統。

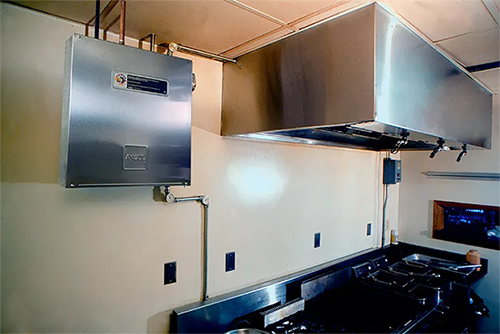

　　安素食人魚系統的交錯式保護方案，設計簡便易懂，安裝方便快捷。提供了極大的系統靈活性，在國內的廚房滅火項目中應用得非常廣泛。

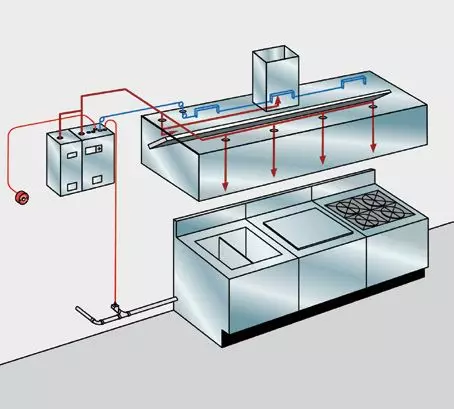

　　■交錯式保護是指噴頭交叉覆蓋并在一組設備之間提供一個“無火地帶”。因此廚具可以變換位置。設計更靈活。

　　■以保護烹飪?cè)O(shè)備的AP下噴噴頭為例，兩噴頭間的最大間距為640mm；噴頭與烹飪?cè)O(shè)備邊緣的最大間距為290mm。

　　■根據烹飪?cè)O(shè)備的分布和尺寸，再結合一定的模塊化方案，即可設計出最適合現場廚房環境的滅火系統。
